Назначение и принцип работы

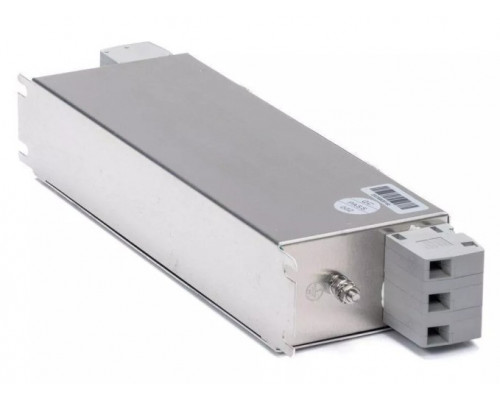

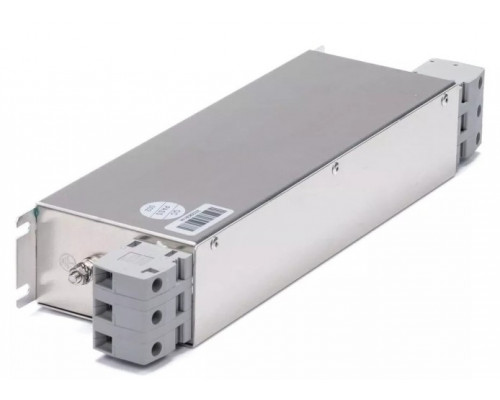

Фильтр ESQ RFI-SN-015 (артикул 08.06.000953) — это входное помехоподавляющее устройство, предназначенное для установки перед частотным преобразователем мощностью до 15 кВт. Его основная задача — снижение уровня электромагнитных помех (ЭМИ), которые неизбежно возникают при работе инвертора из-за высокочастотной коммутации силовых ключей. Без такого фильтра помехи распространяются по питающей сети и могут нарушать работу чувствительного оборудования: контроллеров, датчиков, измерительных приборов, систем связи и автоматики, расположенных вблизи преобразователя.
Фильтр подавляет как симметричные (дифференциальные), так и несимметричные (синфазные) помехи в широком диапазоне частот. Это обеспечивает соответствие требованиям электромагнитной совместимости (ЭМС) и позволяет эксплуатировать частотный привод без риска сбоев в соседних устройствах.
Для каких задач подходит
Модель RFI-SN-015 рассчитана на работу с трехфазными частотными преобразователями мощностью 15 кВт при номинальном напряжении сети 380–400 В. Она оптимальна для применения в промышленном оборудовании, насосных станциях, вентиляционных установках, конвейерных линиях, станках и других системах, где требуется чистое электропитание и защита от помех.
Фильтр устанавливается на входе преобразователя частоты — между питающей сетью и инвертором. Он не предназначен для установки на выходе (между преобразователем и двигателем) или для фильтрации помех от других типов нагрузок, не являющихся частотными приводами.
Сильные стороны и особенности
- Целевая мощность 15 кВт — фильтр подобран под конкретную нагрузку, что обеспечивает эффективное подавление помех без избыточных габаритов и стоимости. Использование фильтра меньшей мощности приведет к перегрузке, большей — не даст преимуществ, но займет лишнее место.
- Номинальное напряжение 400 В — соответствует стандартным трехфазным промышленным сетям 380/400 В. Фильтр рассчитан на работу в сетях с заземленной нейтралью (системы TN, TT).
- Компактные размеры — ширина 50 мм, высота 85 мм, глубина 255 мм. Устройство занимает минимум места в шкафу управления, что упрощает компоновку оборудования.
- Небольшой вес 1,70 кг — не требует усиленного крепления, может монтироваться на DIN-рейку или панель.
- Производитель ESQ — специализируется на компонентах для силовой электроники, что гарантирует стабильное качество и соответствие заявленным параметрам.
Практические аспекты выбора и установки
При подборе фильтра необходимо учитывать, что он рассчитан на номинальный ток, соответствующий мощности 15 кВт при 400 В (ориентировочно 30–35 А). Убедитесь, что пусковые и рабочие токи вашего преобразователя не превышают этот показатель. Фильтр не защищает от коротких замыканий и перегрузок — эту функцию выполняют автоматические выключатели или предохранители, устанавливаемые перед фильтром.
Для достижения максимального эффекта помехоподавления важно соблюдать правила монтажа: фильтр должен располагаться максимально близко к входу преобразователя, а соединительные провода должны быть минимальной длины. Корпус фильтра необходимо заземлить через клемму PE — это обязательное условие для отвода синфазных помех. Не используйте удлинители или скрутки между фильтром и инвертором, так как это снижает эффективность фильтрации.
Фильтр не является универсальным: он спроектирован для работы именно с частотными преобразователями, а не с тиристорными регуляторами, сварочными аппаратами или импульсными источниками питания. Для других типов нагрузок требуется подбор фильтра с иными характеристиками.
Ограничения и важные замечания
- Фильтр предназначен для установки в сухих отапливаемых помещениях с нормальной влажностью — не допускается эксплуатация в условиях конденсации влаги, запыленности или агрессивных сред.
- Рабочая температура окружающей среды обычно составляет от -25°C до +50°C, но точные значения уточняйте в документации производителя.
- Фильтр не имеет встроенных средств индикации или защиты — он является пассивным компонентом и требует внешнего контроля цепей питания.
- При монтаже в шкафу с несколькими преобразователями рекомендуется устанавливать отдельный фильтр на каждый инвертор, а не один общий — это предотвращает взаимное влияние помех.
Характеристики
Габариты и вес
