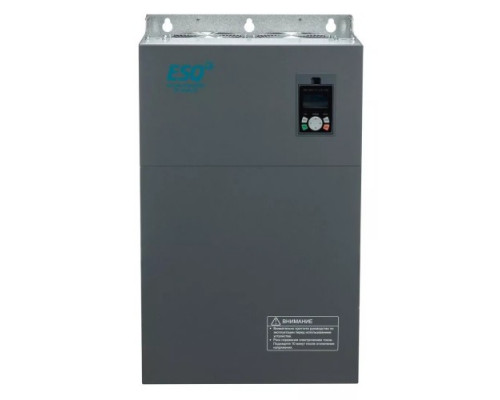

Частотный преобразователь ESQ 770-4T2800G/3150P 280/315 кВт, 380 В

Мощный частотный преобразователь для промышленных нагрузок

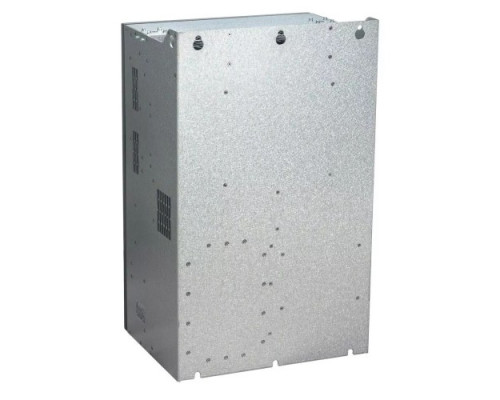

Модель ESQ 770-4T2800G/3150P представляет собой универсальный векторный преобразователь частоты, рассчитанный на работу с асинхронными электродвигателями мощностью до 315 кВт при питании от трехфазной сети 380 В. Устройство относится к классу промышленных преобразователей, способных управлять высоконагруженными механизмами в непрерывных или циклических режимах. Конструкция предусматривает монтаж в шкафу или на подготовленной монтажной поверхности — габариты (725×1045×390 мм) и масса 185 кг требуют использования грузоподъемного оборудования и жесткого основания.

Назначение и типовые задачи

Преобразователь предназначен для регулирования скорости вращения электродвигателя в технологических процессах, где требуется плавный пуск, торможение, поддержание заданного момента или частоты вращения. Основные сферы применения:

• Приводы насосов, вентиляторов, компрессоров — позволяет снизить энергопотребление за счет точного подбора скорости под фактическую нагрузку.


• Конвейерные линии, транспортеры — обеспечивает безударный пуск и регулировку производительности.


• Экструдеры, мешалки, дробилки — управление моментом на валу при переменной загрузке.


• Металлорежущие станки, центрифуги — поддержание стабильной скорости независимо от колебаний нагрузки.

Модель с маркировкой «G» (280 кВт) и «P» (315 кВт) указывает на возможность работы в двух режимах: тяжелый (постоянная нагрузка до 280 кВт) и легкий (переменная нагрузка до 315 кВт). Это расширяет область применения — преобразователь можно использовать как для высокомоментных приводов, так и для механизмов с вентиляторной характеристикой.

Ключевые особенности и практические возможности

Устройство реализует векторное управление без обратной связи (сенсорное), что обеспечивает точное поддержание момента на низких скоростях и устойчивую работу при резких изменениях нагрузки. Пользователь получает:

• Плавный пуск с ограничением пускового тока — снижает механические нагрузки на редукторы и муфты.


• Регулировку частоты от 0 до 400 Гц с шагом 0,01 Гц — подходит для высокоскоростных шпинделей или медленных вращателей.


• Встроенную защиту от перегрузок по току, перенапряжения, перегрева и короткого замыкания — исключает аварийные остановы оборудования.


• Возможность настройки ПИД-регулятора для поддержания давления, расхода или температуры без внешнего контроллера.

Важно учитывать: для полноценной работы требуется внешнее управляющее напряжение (24 В DC) и входные сигналы от датчиков или контроллера. Встроенные дискретные и аналоговые входы/выходы позволяют интегрировать преобразователь в существующую систему автоматизации.

Ограничения и особенности эксплуатации

При выборе и установке следует обратить внимание на несколько моментов:

• Преобразователь рассчитан на питание от трехфазной сети 380 В ±10% — подключение к однофазной сети невозможно без дополнительного оборудования.


• Мощность 315 кВт указана для режима с переменной нагрузкой (насосы, вентиляторы). Для постоянной нагрузки с высоким пусковым моментом (конвейеры, экструдеры) допустимая мощность снижается до 280 кВт.


• Рабочий диапазон температур окружающей среды — от -10°C до +40°C. При установке в закрытом шкафу необходимо обеспечить принудительную вентиляцию или кондиционирование.


• Вес 185 кг требует использования усиленных монтажных кронштейнов или установки на пол. Не допускается монтаж на слабые стены или перегородки.


• Для подключения силовых кабелей сечением до 240 мм² потребуются соответствующие наконечники и инструмент.

Комплектация включает только сам преобразователь — пульт управления, тормозные резисторы, сетевые дроссели и фильтры ЭМС приобретаются отдельно, если требуется их использование в конкретной схеме.

На что обратить внимание при выборе

Модель ESQ 770-4T2800G/3150P подходит для ответственных производственных линий, где требуется высокая надежность и точность управления. Перед покупкой стоит проверить:

• Соответствие мощности двигателя и режима работы (постоянный или переменный момент).


• Необходимость в дополнительных опциях: тормозной модуль, фильтр ЭМС, пульт дистанционного управления.


• Условия окружающей среды: запыленность, влажность, вибрации — для агрессивных сред потребуется защитный шкаф с IP54 и выше.


• Наличие квалифицированного персонала для пусконаладки — векторное управление требует точной настройки параметров двигателя.

Преобразователь не предназначен для бытовых или маломощных приводов — его применение оправдано в промышленных установках с мощностью двигателя от 200 кВт и выше.
