Электродвигатель 5АИ 355 S4 250/1500 IM 1001

Тяжелый промышленный двигатель 5АИ 355 S4: мощность и надежность для интенсивных нагрузок

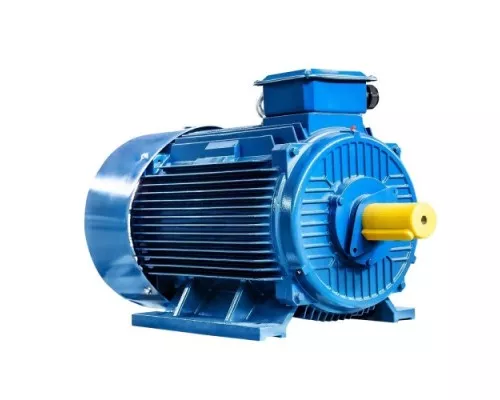

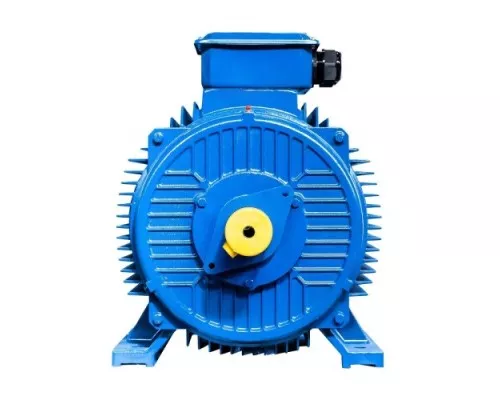

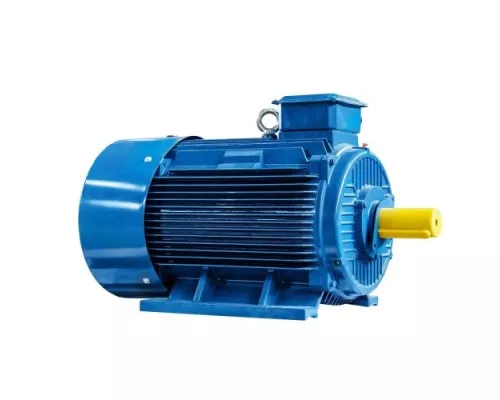

Электродвигатель 5АИ 355 S4 250/1500 IM 1001 01.01.213486 представляет собой высокомощный трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода оборудования, требующего значительных энергетических затрат. Модель с мощностью 250 кВт и частотой вращения 1500 об/мин относится к категории крупногабаритных промышленных моторов, которые используются в качестве силового агрегата для насосных станций, компрессоров, дробилок, конвейеров, мощных вентиляторов и металлорежущих станков. Это решение для непрерывной работы в условиях стабильной нагрузки, где критичны высокая производительность и длительный ресурс.

Конструктивные особенности и практическая ценность параметров

Двигатель выполнен в лаповом исполнении IM 1001, что обеспечивает жесткое крепление на фундаменте или раме. Корпус и клеммная коробка изготовлены из ударопрочных материалов, стойких к механическим повреждениям. Степень защиты IP55 гарантирует полную защиту от пыли и защиту от водяных струй, что позволяет эксплуатировать мотор в условиях повышенной запыленности и влажности. Климатическое исполнение У2 допускает работу в умеренном климате как в помещениях, так и под навесом при температуре до +40°C.

• Мощность 250 кВт и КПД 95,5% — высокая энергоэффективность снижает потери электроэнергии, что особенно важно при длительной эксплуатации. Двигатель способен длительно передавать полную мощность без перегрева.


• Напряжение 400/660 В — мотор рассчитан на подключение по схеме «звезда/треугольник». При напряжении 660 В (соединение звездой) пусковые токи снижаются, что упрощает запуск мощного оборудования. Ток статора 442,45/254,74 А указывает на необходимость использования силовой коммутационной аппаратуры соответствующего номинала.


• Диаметр вала 100 мм и длина 210 мм — массивный вал обеспечивает передачу высокого крутящего момента без деформаций. При монтаже необходимо строго соблюдать соосность с приводным механизмом, чтобы избежать биений и преждевременного износа подшипников.


• Класс нагревостойкости изоляции F (до 155°C) — обмотка статора выдерживает повышенные температуры, что допускает кратковременные перегрузки и работу в условиях недостаточного охлаждения. Однако для длительного срока службы рекомендуется обеспечить эффективную вентиляцию.

Особенности эксплуатации и ограничения

Двигатель имеет значительные габариты (1560x610x1010 мм) и вес 1430 кг, что требует использования грузоподъемного оборудования для транспортировки и монтажа. При установке необходимо предусмотреть жесткий фундамент, способный выдержать вибрационные нагрузки. Подшипники рассчитаны на продолжительную работу, но требуют регулярного контроля и смазки в соответствии с регламентом. Комплектация включает руководство по эксплуатации и паспорт — перед подключением обязательно изучите схему соединения обмоток и параметры защитной аппаратуры.

Обратите внимание: для запуска двигателя мощностью 250 кВт потребуется автоматический выключатель или контактор с номинальным током не менее 450 А (при схеме треугольник) и пусковое устройство, обеспечивающее плавный разгон или ограничение пусковых токов. Мотор не предназначен для частых пусков и реверсов без дополнительных систем управления. При выборе учитывайте, что модель с синхронной частотой 1500 об/мин оптимальна для механизмов с постоянной или слабо меняющейся нагрузкой — для регулируемого привода потребуется частотный преобразователь соответствующей мощности.
