Код товара:
286012
Производители
ESQ
Габариты (ДхШхВ):
750×450×550 мм
Вес:
135 кг
Цена сегодня
64 457 ₽
Яндекс Пэй и Сплит
Быстрая оплата и варианты покупки частями прямо в карточке товара.
Доставка по России в любой город с оплатой при получении
Акции, скидки, подарки
Расширенная гарантия
Собственный сервис-центр
7 дней на возврат

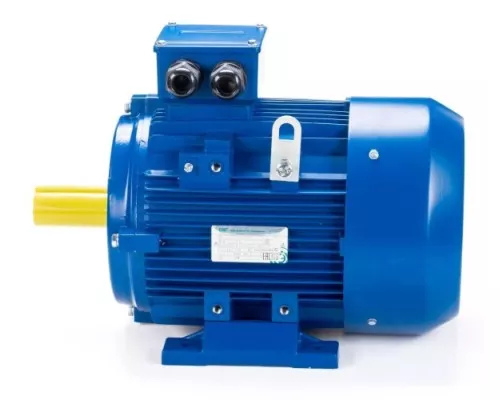

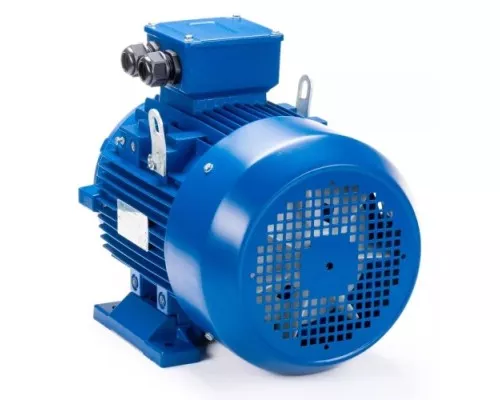

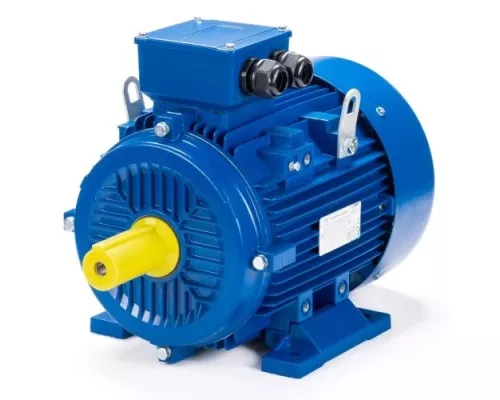

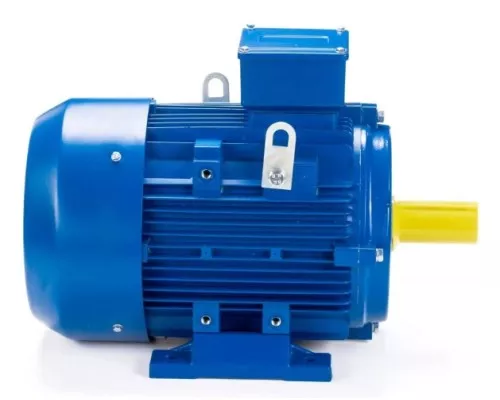

Трехфазный электродвигатель ESQ 160 L6-SDN- IM B3 11/1000


Электродвигатель ESQ 160 L6-SDN- IM B3 11/1000 представляет собой надежный общепромышленный асинхронный двигатель с короткозамкнутым ротором, предназначенный для продолжительной работы в составе различного оборудования. Модель мощностью 11 кВт с частотой вращения 1000 об/мин относится к шестому полюсному исполнению и рассчитана на стандартные промышленные сети. Исполнение IM B3 (на лапах) обеспечивает удобный монтаж на фундамент или раму, что делает этот двигатель подходящим для большинства типовых механизмов, где требуется стабильный и экономичный привод.



Назначение и сфера применения


Данный двигатель спроектирован для привода механизмов, работающих в продолжительном режиме (S1) без значительных перегрузок. Благодаря мощности 11 кВт и частоте вращения 1000 об/мин, модель ESQ 160 L6-SDN- IM B3 оптимальна для:



  • Насосных агрегатов – обеспечивает плавную работу центробежных и вакуумных насосов.

  • Вентиляционного оборудования – подходит для промышленных вентиляторов и дымососов, где требуется стабильная частота вращения.

  • Строительной и сельскохозяйственной техники – может использоваться в дробилках, транспортерах, элеваторах и других механизмах с умеренной нагрузкой.

  • Металлорежущих и деревообрабатывающих станков – применяется в приводах главного движения или подачи, если не требуется высокая скорость.


Важно учитывать, что частота вращения 1000 об/мин (синхронная) означает, что под нагрузкой фактическая скорость будет немного ниже – около 960-980 об/мин. Это стоит принимать во внимание при подборе оборудования, чувствительного к точной скорости.



Конструктивные особенности и эксплуатационные преимущества


Модель ESQ 160 L6-SDN- IM B3 выполнена с учетом современных требований к промышленным электродвигателям. Ключевые конструктивные решения:



  • Класс нагревостойкости изоляции F (до 155 °C) – позволяет двигателю выдерживать кратковременные перегрузки и работать при повышенных температурах окружающей среды без риска повреждения обмотки.

  • Степень защиты IP55 – корпус защищен от пыли и водяных струй, что делает двигатель пригодным для эксплуатации в условиях повышенной влажности и запыленности (например, в цехах с абразивной пылью или на открытых площадках под навесом).

  • Качественные малошумные подшипники – снижают уровень вибрации и акустического шума, что положительно сказывается на комфорте работы и долговечности привода.

  • Ударопрочная стальная клеммная коробка – обеспечивает надежную защиту электрических соединений от механических повреждений.

  • Болт заземления (от 160 габарита) – предусмотрен для безопасного подключения защитного заземления, что обязательно для промышленного оборудования.

  • Ударопрочная пластмасса крыльчатки охлаждения – устойчива к деформации и разрушению, что продлевает срок службы системы охлаждения.



Электрические параметры и подключение


Двигатель рассчитан на работу от трехфазной сети переменного тока. Основные электрические характеристики, которые важно учитывать при подключении:



  • Напряжение 400/660 В – двигатель может быть подключен по схеме "звезда" (660 В) или "треугольник" (400 В). В большинстве промышленных сетей с напряжением 380-400 В используется схема "треугольник".

  • Ток статора: -/24.2/13.90 А – значения тока приведены для разных режимов. Номинальный ток при подключении на 400 В составляет около 24.2 А, а на 660 В – 13.9 А. Это необходимо учитывать при выборе автоматических выключателей, контакторов и сечения питающих кабелей.

  • КПД 87.6% – показатель эффективности преобразования электроэнергии в механическую. Относительно высокий КПД снижает потери энергии и нагрев двигателя, что особенно важно при длительной работе.


Обратите внимание: в комплект поставки входит паспорт и руководство по эксплуатации, где указаны точные схемы подключения и рекомендации по выбору защитной аппаратуры. Для пуска двигателя рекомендуется использовать устройство плавного пуска или частотный преобразователь, если требуется регулировка скорости.



Габариты, вес и монтажные особенности


Модель ESQ 160 L6-SDN- IM B3 имеет значительные размеры и вес, что характерно для двигателей 160 габарита с низкой частотой вращения (6 полюсов). Параметры без упаковки:



  • Длина: 658 мм

  • Ширина: 254 мм

  • Высота: 415 мм

  • Вес: 145 кг


Большой вес (145 кг) требует использования грузоподъемного оборудования при монтаже. Исполнение IM B3 (на лапах) предполагает крепление к горизонтальной поверхности через отверстия в лапах. Рекомендуется устанавливать двигатель на жесткое основание, способное выдержать его массу и вибрационные нагрузки. Перед монтажом необходимо проверить соосность вала двигателя с валом приводимого механизма, чтобы избежать повышенного износа подшипников.



Ограничения и рекомендации


При выборе данной модели следует учитывать несколько практических моментов:



  • Двигатель не предназначен для работы в режиме частых пусков и реверсов без дополнительных устройств (например, частотного преобразователя).

  • Для подключения к сети 660 В требуется соответствующее напряжение на объекте – в стандартных цехах с напряжением 380 В используется схема "треугольник".

  • Вес 145 кг требует учета при проектировании фундамента или рамы – необходимо обеспечить запас прочности.

  • Класс изоляции F допускает нагрев обмотки до 155 °C, но для продления срока службы рекомендуется обеспечивать нормальный теплоотвод и не допускать длительной работы при температурах, близких к предельным.


Электродвигатель ESQ 160 L6-SDN- IM B3 11/1000 – это проверенное решение для стандартных промышленных задач, где требуется надежный и экономичный привод с частотой вращения 1000 об/мин. Его конструкция соответствует международным стандартам IEC и DIN, что обеспечивает совместимость с большинством типового оборудования.

Характеристики

Вес
145 кг
Высота (без упаковки)
415
Длина (без упаковки)
658
КПД
87.6
Мощность
11 кВт
Напряжение
400/660 В
Производитель
ESQ
Ток статора
-/24.2/13.90
Частота вращения
1000 об/мин
Ширина (без упаковки)
254

Габариты и вес

Габариты (ДхШхВ):
750×450×550 мм
Вес:
135 кг
Отзывов: 0

Нет отзывов об этом товаре.

Вопросов: 0

Нет вопросов об этом товаре.
