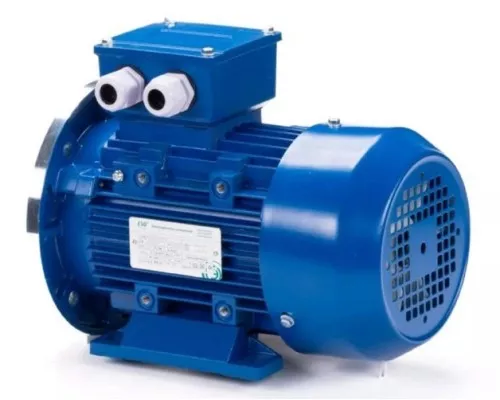

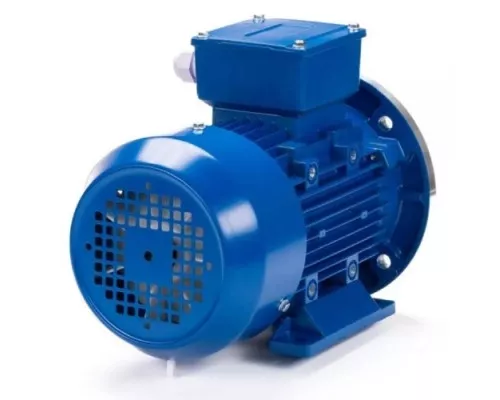

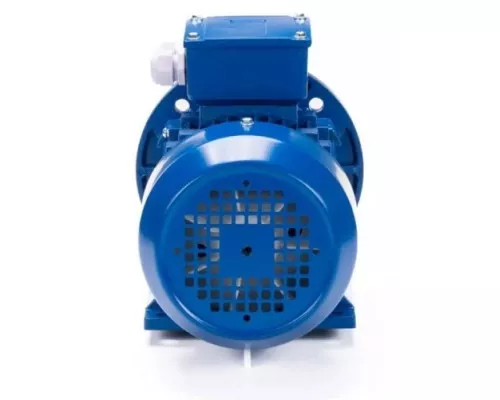

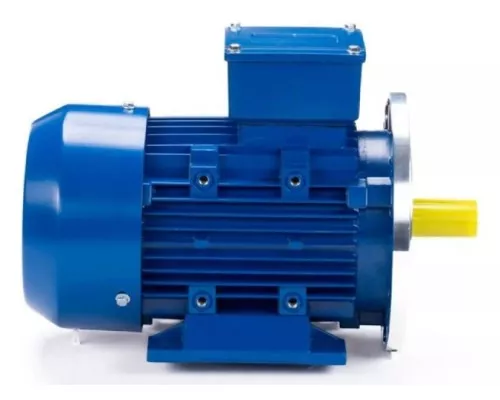

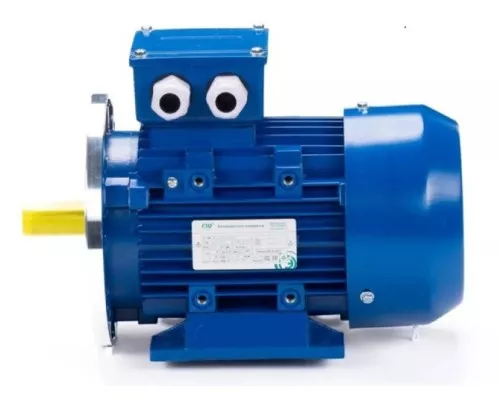

Электродвигатель ESQ 71B2-SDN- IM B35 0.55/3000 01.05.220485

Назначение и область применения

Электродвигатель ESQ 71B2-SDN- IM B35 0.55/3000 представляет собой трёхфазный асинхронный двигатель с короткозамкнутым ротором мощностью 0,55 кВт. Модель рассчитана на частоту вращения 3000 об/мин, что делает её подходящей для привода механизмов, требующих высокой скорости работы. Это универсальное решение для промышленного оборудования, где важна стабильная продолжительная эксплуатация: насосные агрегаты, вентиляционные установки, станки, строительная и сельскохозяйственная техника. Двигатель соответствует стандартам ГОСТ и IEC (DIN), что гарантирует совместимость с большинством типовых механизмов.

Конструктивные особенности и исполнение

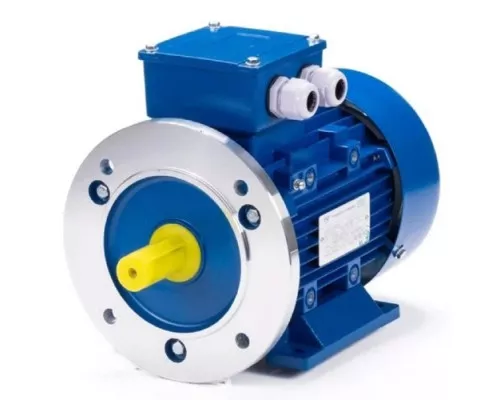

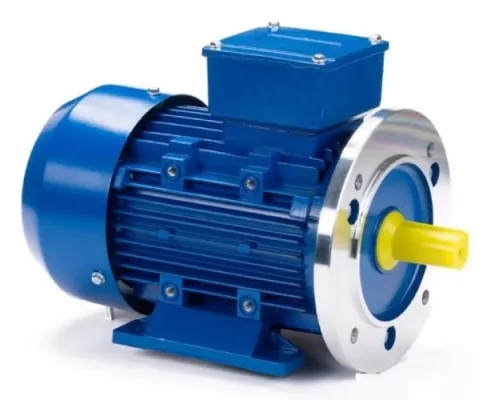

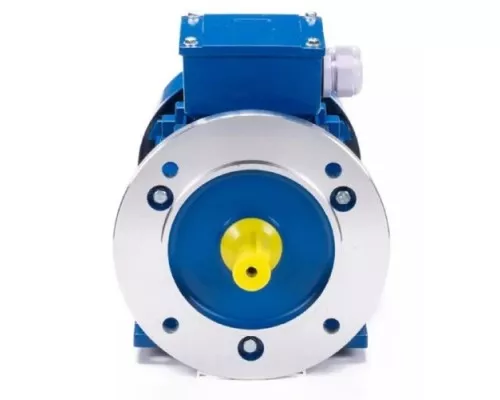

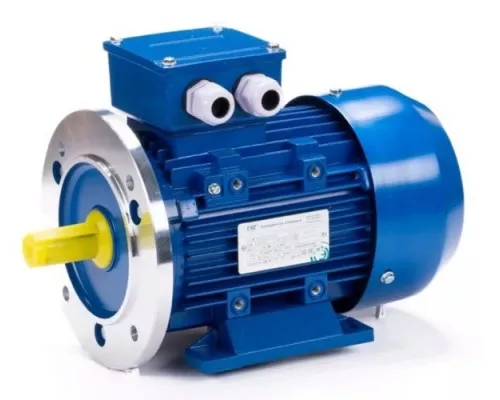

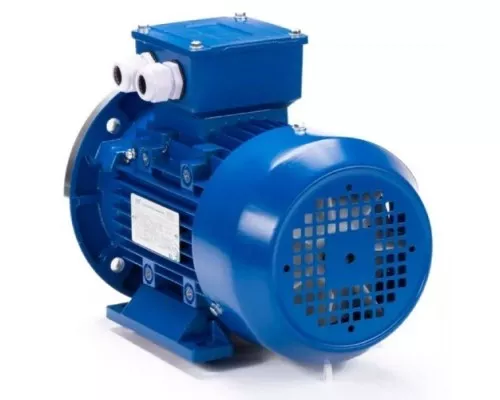

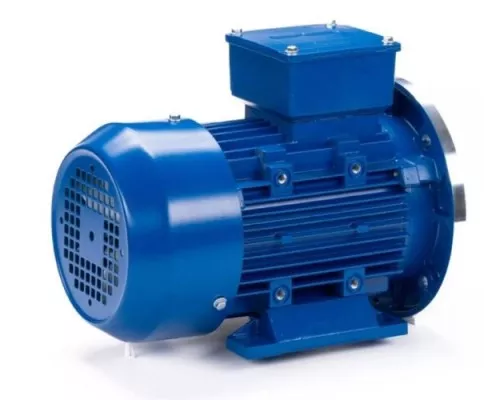

Модель имеет исполнение IM B35 — фланцевое крепление с лапами, что позволяет устанавливать двигатель как на горизонтальную поверхность, так и с помощью фланца. Это расширяет возможности монтажа в ограниченном пространстве. Корпус выполнен с повышенной степенью защиты IP55, что обеспечивает устойчивость к пыли и водяным струям — двигатель можно использовать в условиях повышенной влажности или запылённости, включая уличные установки. Класс нагревостойкости изоляции обмотки статора — F (до 155 °C), что гарантирует надёжную работу при длительных нагрузках без риска перегрева.

В конструкции применены качественные малошумные подшипники, что снижает уровень вибрации и шума при работе. Клеммная коробка выполнена из ударопрочной стали, а крыльчатка охлаждения — из ударопрочной пластмассы, что увеличивает срок службы двигателя в условиях механических воздействий. Болт заземления предусмотрен на корпусе, начиная с 160 габарита, что повышает безопасность при подключении.

Электрические параметры и практические аспекты

Двигатель рассчитан на напряжение 230/400 В при частоте сети 50 Гц. Ток статора составляет 2,48 А при подключении треугольником (230 В) и 1,44 А при подключении звездой (400 В). Это стандартные значения для трёхфазных двигателей малой мощности. КПД модели — 71%, что является типичным показателем для двигателей данного класса и обеспечивает приемлемую энергоэффективность при работе с постоянной нагрузкой.

Важно учитывать, что для подключения требуется трёхфазная сеть. При использовании в однофазной сети потребуется частотный преобразователь или конденсаторная схема, но это может снизить пусковой момент и КПД. Двигатель не оснащён встроенными средствами защиты — рекомендуется устанавливать внешнее тепловое реле или автоматический выключатель для предотвращения перегрузок.

Габариты, вес и комплектация

Двигатель имеет компактные размеры: длина 247 мм, ширина 112 мм, высота 151 мм. Вес без упаковки составляет 6,3 кг, что облегчает монтаж и транспортировку. В комплект поставки входят паспорт и руководство по эксплуатации, где указаны схемы подключения и рекомендации по обслуживанию. Обратите внимание: габариты упаковки (150x200x250 мм) и вес в упаковке (10 кг) превышают чистые размеры двигателя — это связано с защитной тарой и дополнительными элементами крепления.

Ограничения и рекомендации

Модель ESQ 71B2-SDN- IM B35 не предназначена для работы во взрывоопасных средах или при прямом контакте с агрессивными химикатами. Для таких условий требуется специальное исполнение. При выборе учитывайте, что частота вращения 3000 об/мин подходит для механизмов с низким моментом инерции; для высоконагруженных устройств (например, мощных насосов или конвейеров) может потребоваться двигатель с большей мощностью или пониженной частотой вращения. Регулярно проверяйте состояние подшипников и изоляции — это продлит срок службы двигателя.
