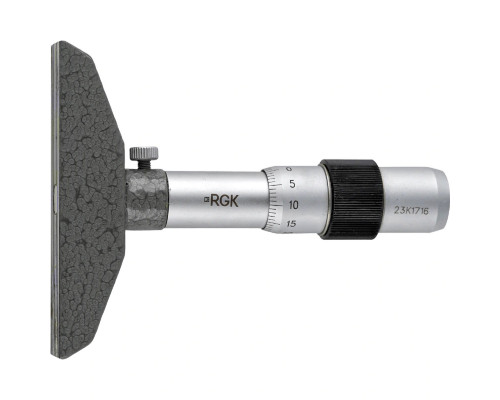

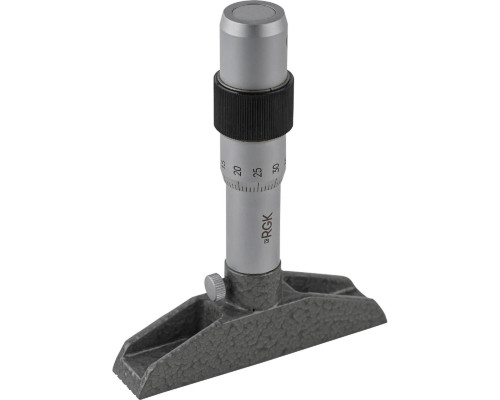

Глубиномер RGK GM-100 микрометрический 757201

Высокоточный контроль глубины: что представляет собой RGK GM-100

Глубиномер RGK GM-100 — это механический микрометрический инструмент, предназначенный для контактного измерения глубины пазов, выемок, отверстий, высоты уступов и других подобных элементов. Модель 757201 рассчитана на работу в диапазоне от 0 до 100 мм и обеспечивает разрешение 0,01 мм, что характерно для микрометров. Инструмент востребован в слесарных, механообрабатывающих и контрольных операциях, где требуется стабильная точность без использования электроники.

Конструкция и принцип работы

Основу прибора составляет микрометрическая головка с ходом измерительного винта 25 мм. Отсчёт показаний ведётся по двум шкалам: на стебле (основная, с шагом 0,5 мм) и на барабане (круговая, с 50 делениями). Цена деления 0,01 мм позволяет фиксировать даже незначительные отклонения размера. Для измерения глубины за пределами хода винта — от 25 до 50, от 50 до 75 и от 75 до 100 мм — в комплект поставки включены сменные измерительные стержни калиброванной длины. Замена стержней выполняется с помощью рожкового ключа, который также входит в комплект.

Измерительный элемент — выдвижной стержень с плоской рабочей поверхностью диаметром 8 мм. Такая форма обеспечивает плотный контакт с плоским дном паза или уступа, что снижает погрешность, связанную с перекосом. Опорная база (основание) шириной 85 мм служит началом отсчёта и задаёт плоскость, от которой выполняется измерение. Для снижения веса в основании предусмотрены выемки, при этом жёсткость конструкции сохраняется, что важно для стабильности результатов.

Практические возможности и ограничения

Глубиномер RGK GM-100 подходит для задач, где требуется контроль глубины с точностью до сотых долей миллиметра. Основные сценарии использования:

• Измерение глубины глухих и сквозных отверстий, пазов и канавок в деталях из металла, пластика и других твёрдых материалов.


• Контроль высоты уступов и ступенчатых поверхностей при настройке станков или проверке готовых изделий.


• Периодическая поверка оснастки и приспособлений в условиях механического цеха или лаборатории.

Важно учитывать, что инструмент не является цифровым — все показания считываются визуально с механических шкал. Это накладывает требования к аккуратности оператора и хорошему освещению рабочего места. Погрешность прибора не превышает ±0,005 мм, что соответствует классу точности микрометрических инструментов. Однако для достижения такой точности необходимо правильно выставить ноль перед началом работы и использовать сменные стержни строго по диапазонам.

Особенности, на которые стоит обратить внимание

При выборе и эксплуатации RGK GM-100 следует учесть несколько ключевых моментов:

• Диапазон измерения: прибор охватывает 0–100 мм, но для каждого интервала свыше 25 мм требуется установка соответствующего стержня. Без них измерение возможно только в пределах хода винта (0–25 мм).


• Фиксация показаний: винтовой зажим на микрометрической головке позволяет зафиксировать вылет винта в любом положении. Это удобно при снятии отсчёта в труднодоступных местах, а также при настройке начального положения шкалы и замене стержней.


• Совместимость и уход: инструмент механический, не требует батареек или подключения к оборудованию. Для сохранения точности рекомендуется избегать ударов и загрязнения измерительных поверхностей, а также периодически проверять нулевую установку.

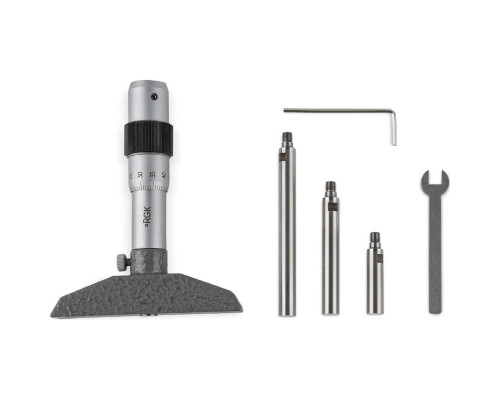

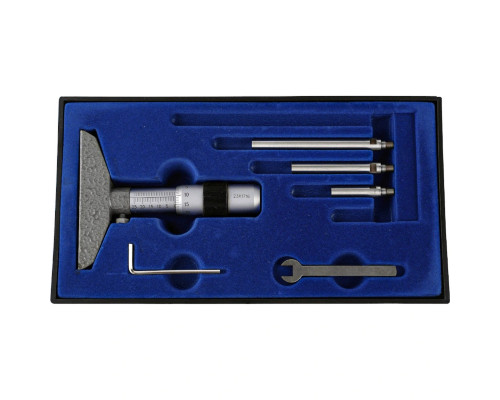

• Комплектация: помимо самого глубиномера, в поставку входят четыре сменных стержня и рожковый ключ. Дополнительные аксессуары, такие как установочные меры или футляр, в описание не включены — уточняйте при необходимости.

Модель 757201 от RGK представляет собой классический микрометрический глубиномер, рассчитанный на длительную работу в условиях, где важна повторяемость измерений и устойчивость к внешним воздействиям. Отсутствие электронных компонентов делает его менее чувствительным к влажности и перепадам температуры, но требует от пользователя навыков снятия показаний с нониуса.
