Глубиномер RGK GM-50 микрометрический 757188

Контроль глубины и высоты с точностью до микрона

Глубиномер RGK GM-50 (артикул 757188) — это микрометрический измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов, а также высоты выступов относительно плоской опорной поверхности. Модель рассчитана на работу в диапазоне от 0 до 50 мм и востребована в задачах, где требуется высокая точность — например, при контроле деталей в машиностроении, ремонте оборудования или в лабораторных условиях.

Как устроен и работает инструмент

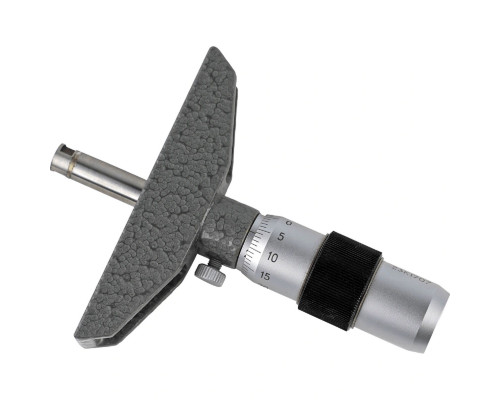

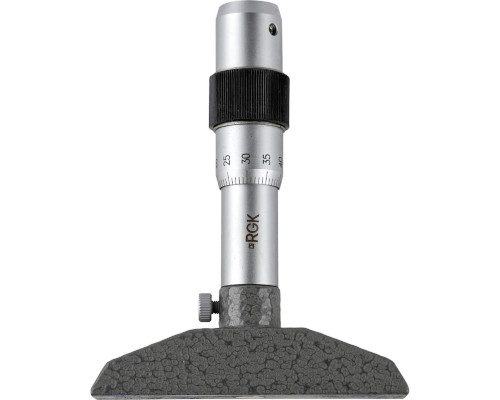

Конструкция глубиномера основана на микрометрической паре: вращая барабан, вы перемещаете измерительный стержень до касания с дном измеряемой полости. Показания считываются по шкалам на стебле и барабане. Цена деления составляет 0,01 мм, что позволяет фиксировать отклонения в десятки микрон. Погрешность прибора не превышает ±4 мкм — это означает, что реальное значение глубины может отличаться от показанного не более чем на 4 тысячных миллиметра.

В отличие от младшей модели, GM-50 комплектуется двумя сменными измерительными стержнями: один обеспечивает работу в диапазоне 0–25 мм, второй (удлинённый) — 25–50 мм. Стержни крепятся винтом, для замены используются прилагаемые ключи. Это даёт возможность перекрыть весь заявленный диапазон без потери точности.

Ключевые особенности и практические преимущества

• Твёрдосплавные измерительные поверхности. Рабочие торцы стержней выполнены из твёрдого сплава и отшлифованы. Это снижает износ при контакте с твёрдыми материалами (сталь, чугун, керамика) и сохраняет точность измерений даже при интенсивной эксплуатации.

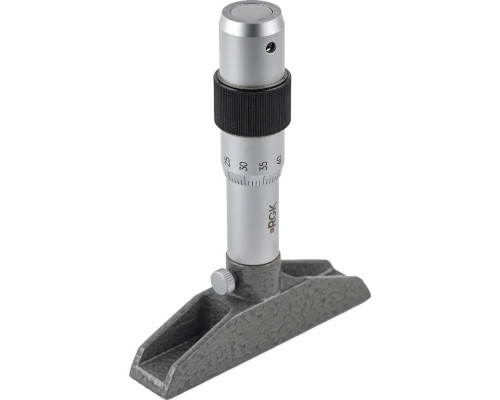

• Стопорный винт. Расположен на основании прибора. Позволяет зафиксировать вылет микрометрического винта — удобно, если нужно снять показания после извлечения инструмента из детали или заменить стержень, не сбивая настройку.

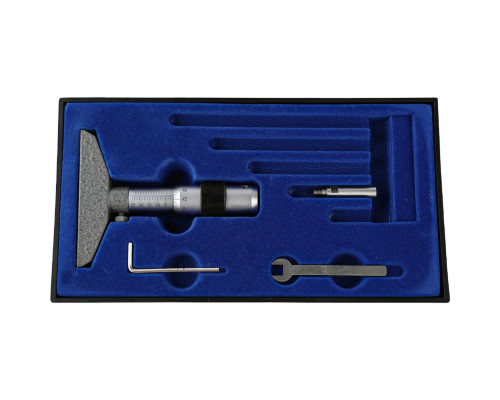

• Жёсткий футляр в комплекте. Инструмент поставляется в пластиковом кейсе, который защищает от ударов, пыли и влаги при хранении и переноске. Внутри предусмотрены места для всех сменных элементов и ключей.

На что обратить внимание при работе

Глубиномер RGK GM-50 — это механический прибор, не требующий батареек и электроники. Однако для получения точных результатов важно соблюдать несколько условий:

• Перед началом измерений необходимо проверить установку нуля. Для этого прижмите основание прибора к плоской поверхности (например, к плите) и совместите нулевую отметку барабана с продольной риской стебля. При необходимости используйте ключ для регулировки.


• Измерения проводятся только при чистом и неповреждённом основании — любые забоины или загрязнения на опорной плоскости приведут к ошибке.


• Диапазон 0–50 мм достигается за счёт двух стержней. Не пытайтесь измерить глубину более 25 мм коротким стержнем — это может повредить микрометрический винт.


• Инструмент не предназначен для работы с агрессивными средами и не защищён от попадания жидкостей внутрь корпуса.

Комплектация и габариты

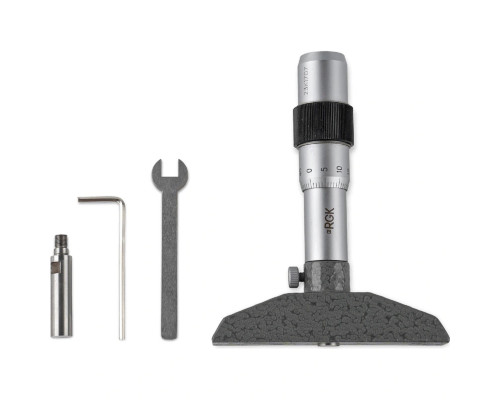

В коробку с глубиномером входят: основной корпус с основанием, два измерительных стержня (25 мм и 50 мм), ключ для их замены, ключ для регулировки нулевого положения и футляр. Размер упаковки — 240×135×35 мм, вес — 0,63 кг. Эти параметры стоит учесть, если инструмент планируется часто транспортировать или хранить на ограниченном пространстве.
