Электродвигатель 5Аи 80 В6 1.1/1000 IM 3081

Назначение и сфера применения

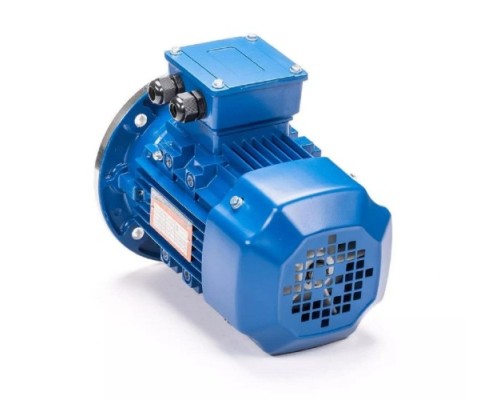

Электродвигатель 5Аи 80 В6 1.1/1000 IM 3081 — это трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов, требующих стабильной работы на низких оборотах. Модель с частотой вращения 1000 об/мин оптимальна для оборудования, где не нужна высокая скорость, но важны плавность хода и достаточный крутящий момент. Двигатель подходит для насосов, вентиляторов, транспортеров, станков и сельскохозяйственных машин. Исполнение с фланцем (IM 3081) упрощает монтаж на оборудование с ответным фланцем, исключая необходимость в дополнительных переходных элементах.

Конструктивные особенности и надежность

Двигатель выполнен в корпусе из ударопрочной пластмассы с крыльчаткой охлаждения, что снижает вес и предотвращает коррозию. Степень защиты IP55 гарантирует полную защиту от пыли и защиту от водяных струй — двигатель можно устанавливать в помещениях с повышенной влажностью или на открытом воздухе под навесом. Климатическое исполнение У2 допускает эксплуатацию в умеренном климате при температурах от -40°C до +40°C. Качественные малошумные подшипники снижают вибрации и продлевают срок службы. Класс нагревостойкости изоляции F (до 155°C) обеспечивает запас по температуре при длительных нагрузках.

Практический смысл характеристик

Мощность 1,1 кВт при 1000 об/мин делает двигатель подходящим для механизмов с умеренным потреблением энергии — например, для небольших насосов или вентиляторов. КПД 74% указывает на эффективное преобразование электроэнергии в механическую, что снижает потери тепла. Ток статора 5,28/3,06 А при напряжении 230/380 В позволяет подключать двигатель как в сеть 220 В (треугольник), так и в промышленную сеть 380 В (звезда) — уточните схему подключения в паспорте. Диаметр вала 22 мм и длина 50 мм — стандартные параметры для крепления шкивов, муфт или шестерен, совместимых с этим типоразмером.

Особенности монтажа и совместимости

Исполнение IM 3081 (фланцевое с большим фланцем диаметром 200 мм) требует ответного фланца на оборудовании с соответствующими крепежными отверстиями. Двигатель не имеет лап — крепление осуществляется только через фланец, что важно учитывать при проектировании установки. Габариты без упаковки (310x125x204 мм) и вес 22 кг делают его компактным для своей мощности, но при монтаже потребуется надежная фиксация из-за массы. В комплект входят руководство по эксплуатации и паспорт — перед подключением обязательно изучите схему и требования к защите (автоматический выключатель, тепловое реле).

Ограничения и практические рекомендации

Двигатель рассчитан на продолжительный режим работы (S1) в промышленных условиях, но не предназначен для частых пусков и реверсов без дополнительных устройств плавного пуска. Для работы в сетях с частотой 50 Гц. Убедитесь, что нагрузка не превышает номинальную мощность — длительная перегрузка снизит ресурс. При установке на улице защитите клеммную коробку от прямого попадания воды, несмотря на IP55. Высота оси вращения 80 мм (обозначение в модели) стандартна для этого типоразмера, что упрощает замену аналогичных двигателей.

Ключевые параметры для выбора

• Мощность 1,1 кВт и скорость 1000 об/мин — для задач с низкими оборотами, где нужен крутящий момент, а не скорость.


• Фланцевое исполнение IM 3081 — требует ответного фланца диаметром 200 мм, не подходит для монтажа на лапы.


• Степень защиты IP55 — допускает эксплуатацию в пыльных и влажных средах, но не для погружения в воду.


• Класс изоляции F — выдерживает нагрев до 155°C, что дает запас при пиковых нагрузках.


• Вес 22 кг — требует прочного крепления и учета при транспортировке.
