Модуль сетевого интерфейса PROFIBUS для преобразователей частоты ESQ

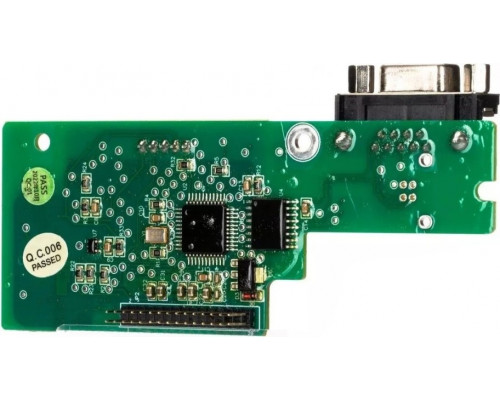

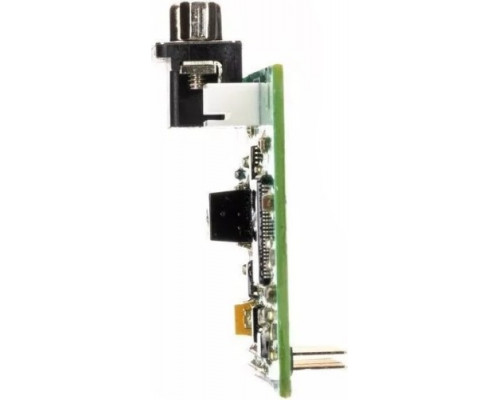

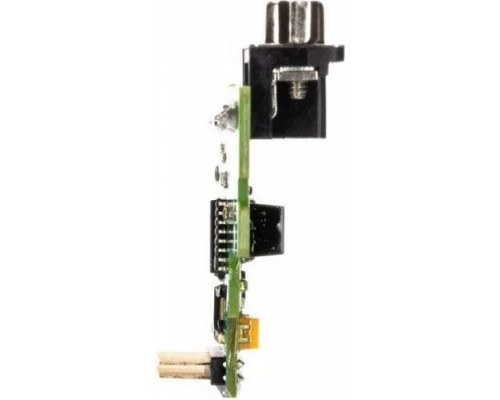

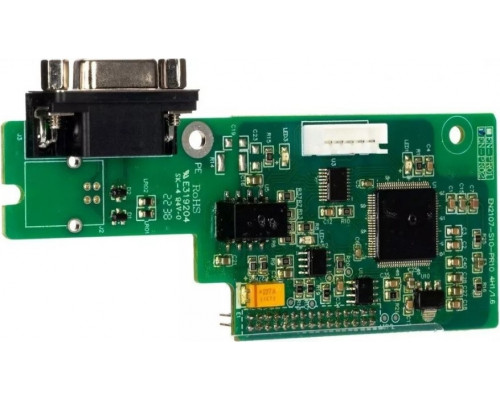

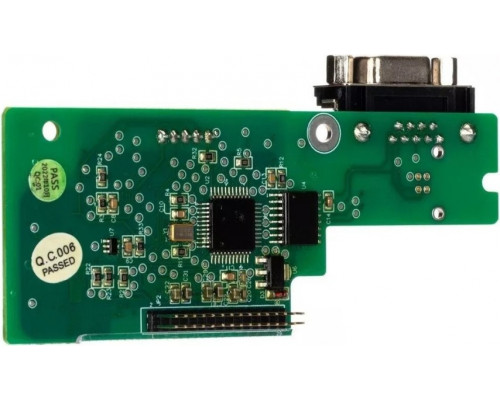

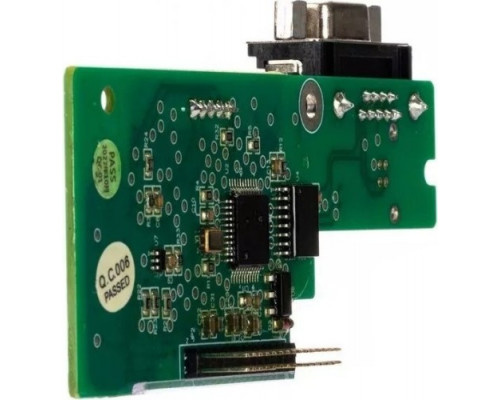

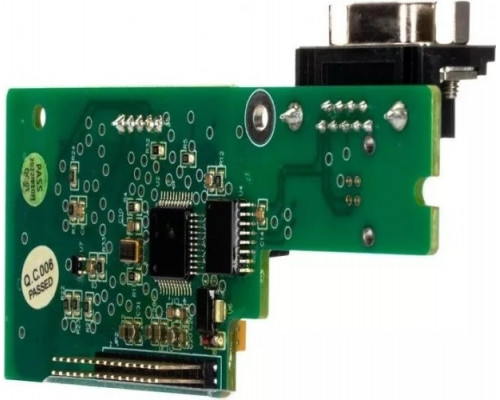

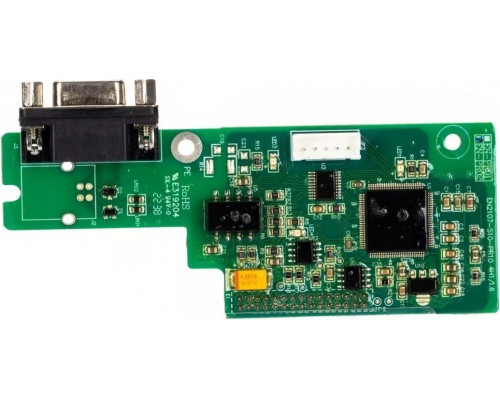

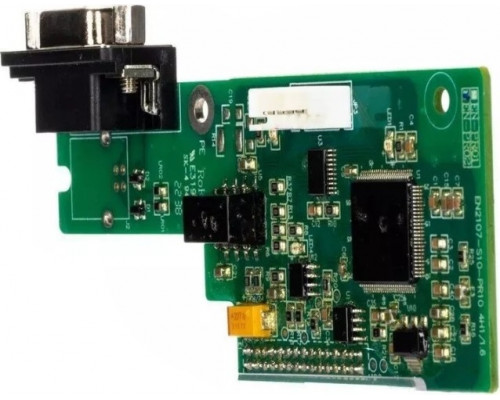

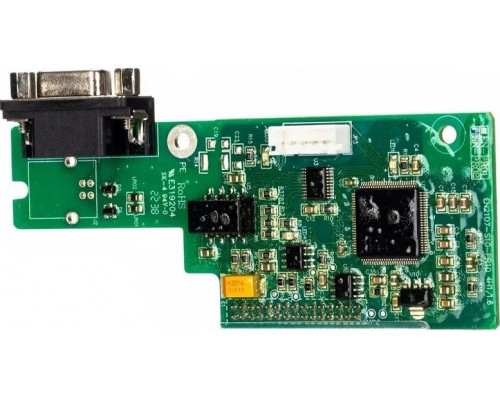

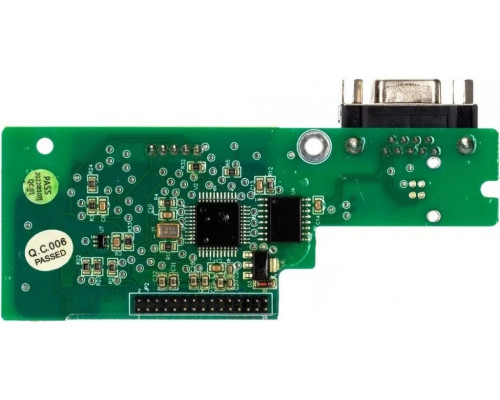

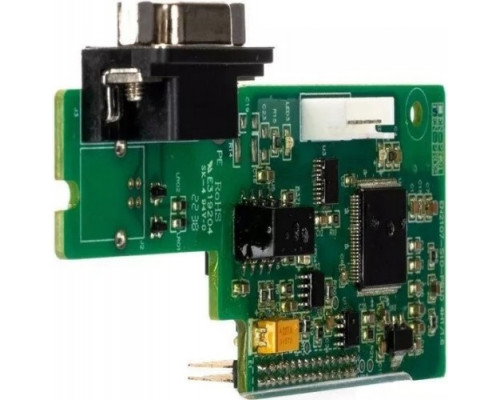

Карта протокола ESQ PROFIBUS EN-PR02 — это специализированный коммуникационный модуль, предназначенный для интеграции преобразователей частоты серий ESQ-500 и ESQ-600 (мощностью от 18,5 кВт) в промышленные сети автоматизации на базе протокола PROFIBUS DP. Устройство обеспечивает обмен данными между приводом и контроллером верхнего уровня (PLC, SCADA), позволяя управлять работой двигателя, считывать параметры и диагностировать состояние оборудования в режиме реального времени.
Назначение и область применения
Модуль EN-PR02 решает задачу включения мощных частотных преобразователей ESQ в распределенные системы управления, где PROFIBUS является стандартом промышленной сети. Это актуально для производственных линий, конвейерных систем, насосных станций, вентиляционных установок и другого оборудования, требующего централизованного мониторинга и синхронизации нескольких приводов.
- Обеспечивает удаленное управление пуском, остановом и регулировкой скорости частотного преобразователя.
- Позволяет передавать в контроллер текущие значения тока, напряжения, частоты, температуры и коды ошибок.
- Поддерживает циклический обмен данными (PZD) и ациклический доступ к параметрам (PKW) в соответствии со стандартом PROFIdrive.
- Совместим с ведущими устройствами PROFIBUS DP (Siemens, Beckhoff, WAGO и другие) при настройке скорости передачи до 12 Мбит/с.
Конструктивные особенности и совместимость
Модуль выполнен в виде платы расширения, которая устанавливается непосредственно в слот коммуникационного интерфейса преобразователя частоты ESQ-500 или ESQ-600. Важно учитывать, что данная карта предназначена исключительно для моделей мощностью от 18,5 кВт — для приводов меньшей мощности требуется иная версия интерфейсного модуля.
- Габариты упаковки (1220×35×175 мм) и вес 0,60 кг соответствуют заводской комплектации, что обеспечивает надежную защиту при транспортировке.
- Для подключения к сети PROFIBUS используется стандартный 9-контактный разъем D-sub (в комплект не входит, приобретается отдельно).
- Физический интерфейс RS-485 с гальванической развязкой, что повышает помехоустойчивость линии связи в условиях промышленных помех.
- Требуется корректная настройка адреса станции (DIP-переключателями на плате) и скорости передачи в соответствии с конфигурацией сети.
Практические возможности и ограничения
Использование EN-PR02 позволяет сократить количество проводных соединений и упростить диагностику за счет передачи данных по одному кабелю. Однако модуль не поддерживает протоколы Modbus RTU, EtherNet/IP или CANopen — он специализирован исключительно для PROFIBUS DP. При выборе убедитесь, что ваша система управления использует именно этот стандарт связи.
- Максимальная длина сегмента сети PROFIBUS без повторителей — до 1200 метров (зависит от скорости).
- Модуль не требует отдельного питания — запитывается от шины преобразователя частоты.
- Для полноценной настройки параметров обмена (формат данных, отображение в GSD-файле) необходимо использовать ПО ESQ DriveConfig или аналогичное.
- При установке модуля следите за совместимостью версии прошивки самого преобразователя — для работы с PROFIBUS может потребоваться обновление.
На что обратить внимание при выборе
Перед приобретением карты EN-PR02 проверьте модель вашего преобразователя частоты (ESQ-500 или ESQ-600) и его мощность — она должна быть не ниже 18,5 кВт. Уточните наличие свободного слота расширения на плате управления привода. Также убедитесь, что в вашей сети PROFIBUS используется мастер-класс DP-V0 или DP-V1, так как модуль поддерживает оба режима. Если требуется интеграция в другие промышленные сети (Modbus, CANopen, EtherCAT), рассмотрите альтернативные коммуникационные карты из серии ESQ.
