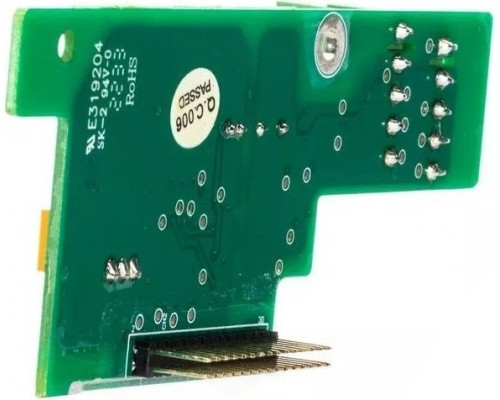

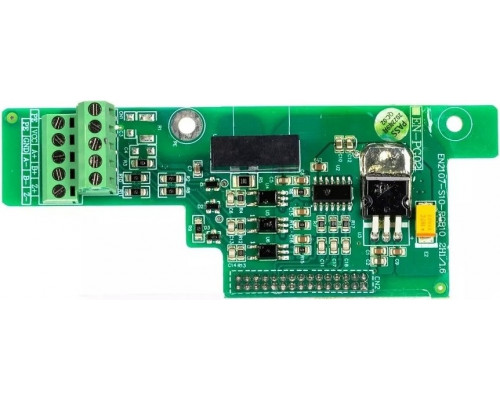

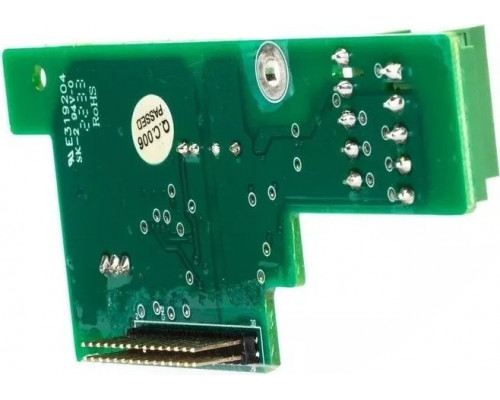

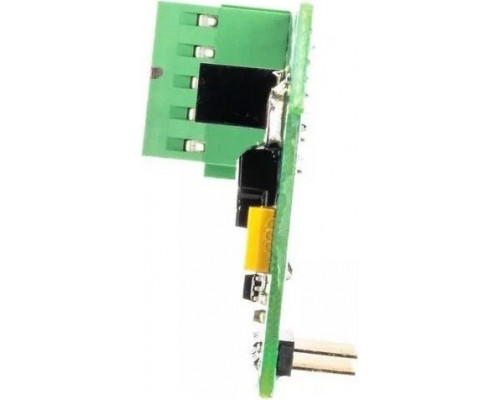

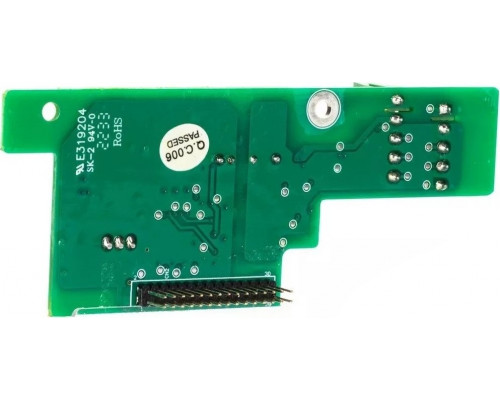

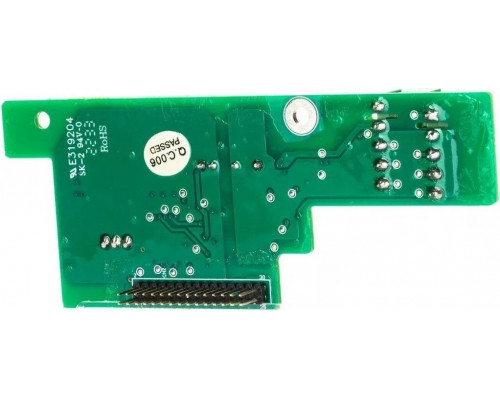

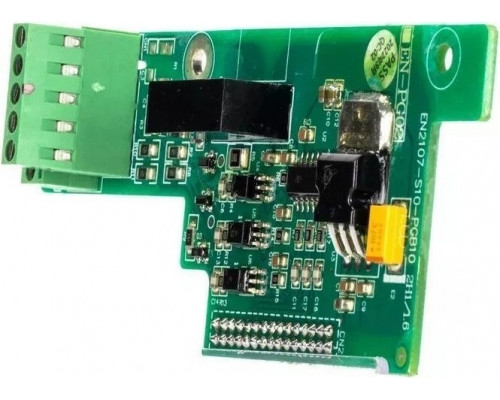

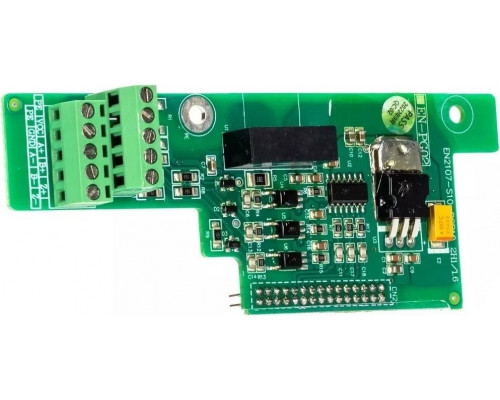

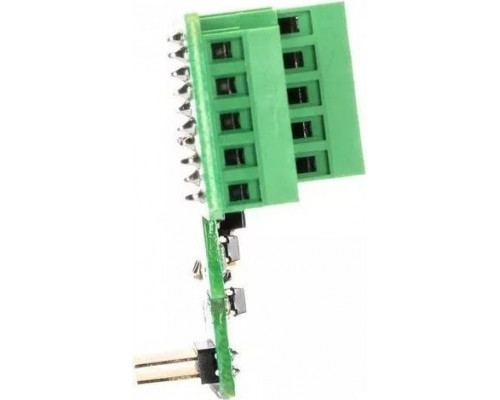

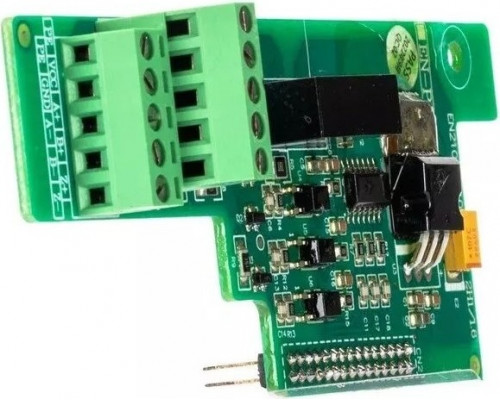

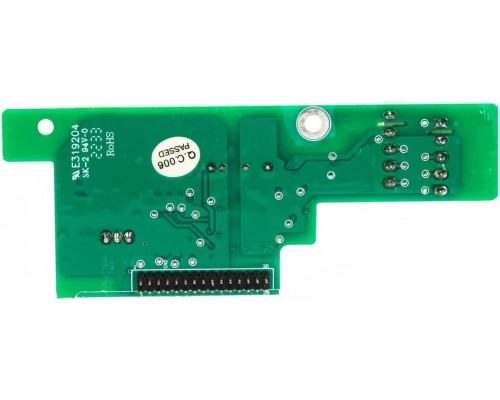

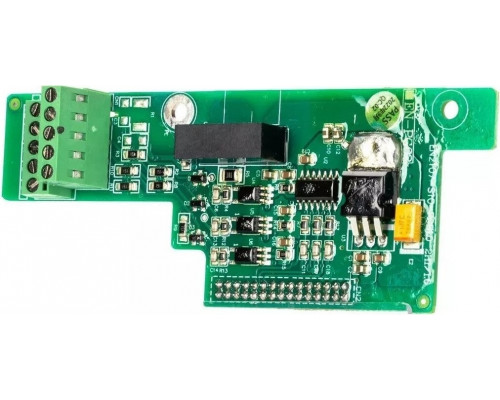

Карта протокола ESQ EN-PG02 для ESQ-500/600 (08.04.000409)

Модуль расширения протокола ESQ EN-PG02 для систем ESQ-500/600

Карта протокола ESQ EN-PG02 (артикул 08.04.000409) представляет собой специализированный интерфейсный модуль, предназначенный для интеграции контроллеров серий ESQ-500 и ESQ-600 в верхние уровни автоматизированных систем управления. Устройство решает задачу организации обмена данными между оборудованием ESQ и внешними SCADA-системами, программируемыми логическими контроллерами (ПЛК) или диспетчерскими пультами по одному из распространённых промышленных протоколов.

Назначение и сфера применения

Модуль EN-PG02 используется в случаях, когда требуется вывести данные с контроллера ESQ-500 или ESQ-600 на удалённый мониторинг или включить его в состав распределённой системы управления. Основные сценарии применения:

• Сбор и передача аварийных сигналов, показаний счётчиков и состояния оборудования на центральный диспетчерский пункт.


• Интеграция с системами диспетчеризации зданий (BMS) или промышленными контроллерами сторонних производителей.


• Организация резервного канала связи для дублирования основных линий передачи данных.

Установка данной карты расширяет функционал базового контроллера, превращая его из автономного устройства в полноценный узел сети верхнего уровня.

Конструктивные особенности и совместимость

Карта выполнена в формате модуля расширения, который устанавливается непосредственно в слоты контроллеров ESQ-500 или ESQ-600. При выборе важно учитывать, что модель EN-PG02 предназначена исключительно для указанных серий — использование с другими устройствами не предусмотрено производителем. Модуль поставляется без дополнительных кабелей и клеммных колодок — подключение внешних линий связи выполняется через штатные разъёмы на корпусе карты.

Габаритные размеры модуля (80×35×135 мм) и масса 0,50 кг позволяют размещать его в стандартных шкафах автоматики без необходимости выделения дополнительного пространства. При монтаже следует учитывать, что карта может занимать один из слотов расширения, что ограничивает возможность установки других модулей в том же контроллере.

Практические аспекты выбора и эксплуатации

При подборе карты EN-PG02 необходимо обратить внимание на следующие моменты:

• Протокольная совместимость: Модуль реализует поддержку одного конкретного протокола (PG — Protocol Gateway), поэтому перед покупкой следует уточнить, соответствует ли он используемому в вашей системе стандарту обмена данными (например, Modbus, Profibus, BACnet и т.д.).


• Конфигурирование: Для корректной работы требуется настройка параметров связи (скорость, адрес, формат данных) через программное обеспечение ESQ или DIP-переключатели на плате — точный метод зависит от версии прошивки.


• Ограничения по длине линии: Как и для любого промышленного интерфейса, максимальная дальность связи зависит от типа используемого физического канала (RS-485, Ethernet и т.п.) и условий эксплуатации. Рекомендуется соблюдать стандартные требования к топологии сети.

Карта не требует дополнительного внешнего питания — она получает энергию от шины контроллера, что упрощает монтаж, но накладывает ограничение на суммарное энергопотребление всех установленных модулей расширения.

Ключевые преимущества модели

Использование оригинальной карты ESQ EN-PG02 гарантирует стабильную работу в паре с контроллерами ESQ-500/600 благодаря полной аппаратной и программной совместимости. Модуль обеспечивает гальваническую развязку интерфейсных цепей, что защищает основное оборудование от помех и скачков напряжения в линиях связи. Компактный корпус и стандартизированное крепление позволяют быстро интегрировать карту в существующие шкафы управления без доработок.
