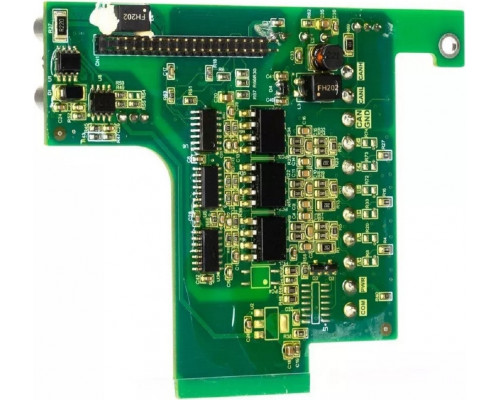

Карта протокола ESQ SD6-PG01 для ESQ-770 08.06.05.001079

Назначение и совместимость

Карта протокола ESQ SD6-PG01 (артикул 08.06.05.001079) представляет собой интерфейсный модуль расширения, предназначенный для интеграции контроллера ESQ-770 в системы автоматизации зданий и промышленные сети. Основная задача платы — обеспечить обмен данными между ведущим устройством (контроллером) и внешними системами управления по одному из специализированных протоколов. Модель SD6-PG01 разработана для работы исключительно с контроллером ESQ-770, что делает ее узкоспециализированным решением для модернизации или расширения функционала существующей системы на базе этого оборудования.

Технические особенности и практическая реализация

Плата поставляется в компактном корпусе с габаритами 100×35×115 мм (ширина, высота, глубина) и весом 0,50 кг. Такие размеры позволяют устанавливать её в стандартные монтажные шкафы без значительного увеличения занимаемого пространства. Небольшой вес (0,5 кг) упрощает фиксацию модуля на DIN-рейке или в корпусе контроллера — дополнительное усиление креплений не требуется.

Ключевая особенность карты — поддержка протокола SD6-PG01. Этот протокол ориентирован на работу в системах диспетчеризации и сбора данных, где требуется высокая надёжность передачи сигналов на средние расстояния. Модуль выступает в роли шлюза, преобразуя внутренние данные контроллера ESQ-770 в формат, понятный для верхнего уровня управления (SCADA, пульты оператора, серверы).

Сильные стороны и ограничения

Основное преимущество SD6-PG01 — это возможность интеграции устаревшего или специализированного оборудования ESQ-770 в современные цифровые сети без замены самого контроллера. Это экономически выгодно, если основная логика управления уже реализована на ESQ-770 и требуется лишь добавить удалённый мониторинг или управление.

Ограничения связаны с жёсткой привязкой к конкретной модели контроллера — ESQ-770. Карта несовместима с другими устройствами ESQ или сторонними контроллерами. Также важно учитывать, что протокол SD6-PG01 может иметь специфические настройки скорости передачи, формата данных и адресации, которые необходимо согласовать с оборудованием верхнего уровня. Перед покупкой убедитесь, что ваша система управления поддерживает данный протокол.

Что важно проверить перед установкой

• Совместимость с версией контроллера: уточните, поддерживает ли ваш ESQ-770 установку дополнительных интерфейсных плат. Некоторые ревизии контроллера могут иметь ограничения по количеству слотов расширения.


• Тип разъёма и кабеля: для подключения к сети SD6-PG01 может потребоваться специальный кабель с соответствующим разъёмом (чаще всего — винтовые клеммы или D-sub). Убедитесь, что у вас есть подходящие соединители.


• Настройки протокола: по умолчанию карта может иметь заводские параметры (скорость, чётность, стоп-биты), которые придётся перенастроить под вашу систему. Инструкция по конфигурации обычно поставляется с модулем.


• Условия эксплуатации: плата рассчитана на работу в сухих отапливаемых помещениях. Избегайте установки в местах с высокой влажностью или вибрацией.

Модуль поставляется в индивидуальной упаковке, что гарантирует сохранность при транспортировке. В комплекте идёт только сама плата — крепёжные элементы, кабели и документация могут отсутствовать, поэтому проверяйте комплектность у поставщика.
