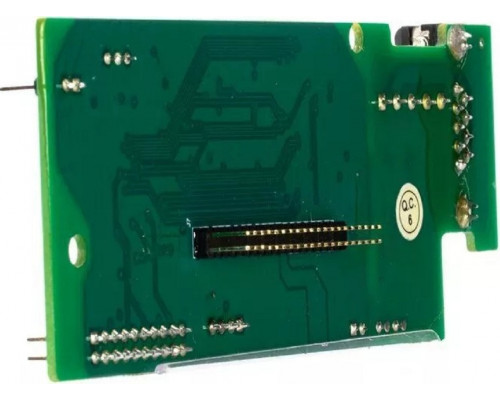

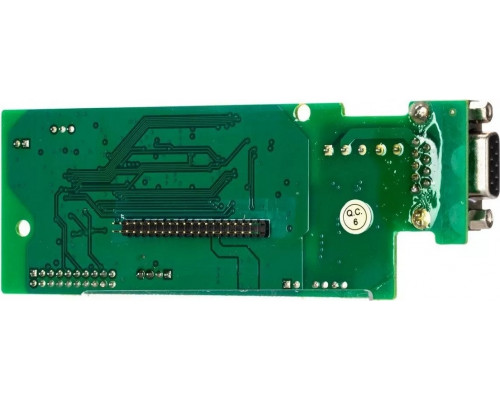

Карта протокола ESQ PROFIBUS SD6-DP01 для esq-770 от 7,5 кВт 08.06.05.001078

Назначение и область применения

Карта протокола ESQ PROFIBUS SD6-DP01 представляет собой коммуникационный модуль, предназначенный для интеграции преобразователей частоты серии ESQ-770 (мощностью от 7,5 кВт) в промышленные сети автоматизации на базе интерфейса PROFIBUS DP. Это устройство обеспечивает обмен данными между частотным приводом и контроллером верхнего уровня (ПЛК, SCADA-система), позволяя дистанционно управлять работой двигателя, считывать текущие параметры (частота, ток, напряжение, температура) и передавать команды управления (пуск, стоп, изменение скорости). Модель ориентирована на задачи, где требуется высокая скорость передачи данных и детерминированное поведение сети — типичные для PROFIBUS DP.

Ключевые особенности и технические аспекты

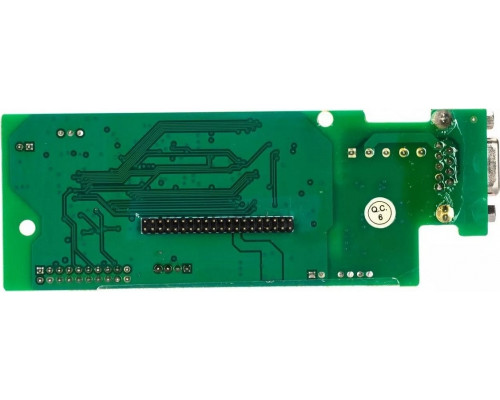

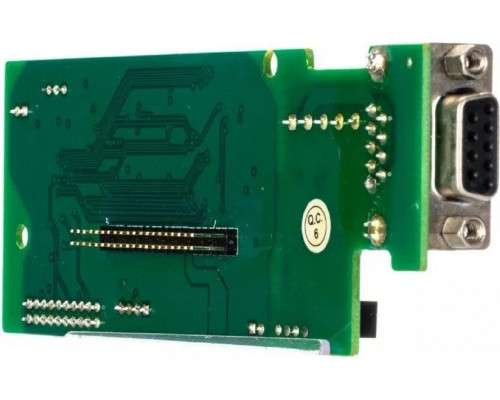

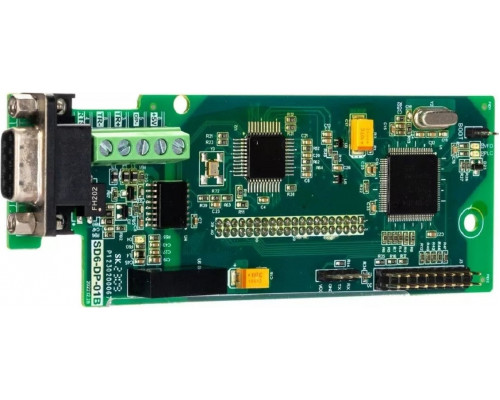

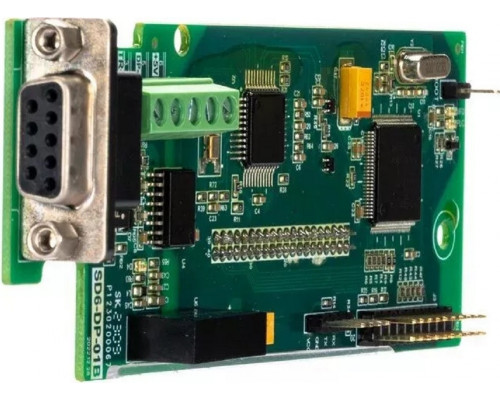

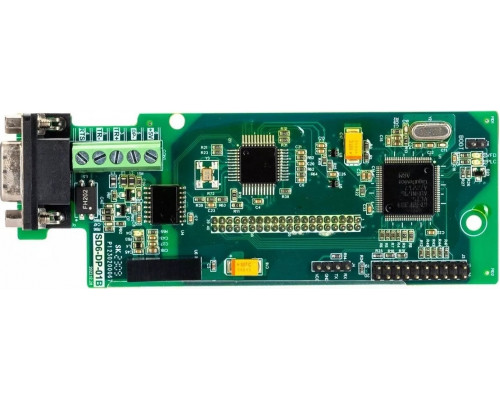

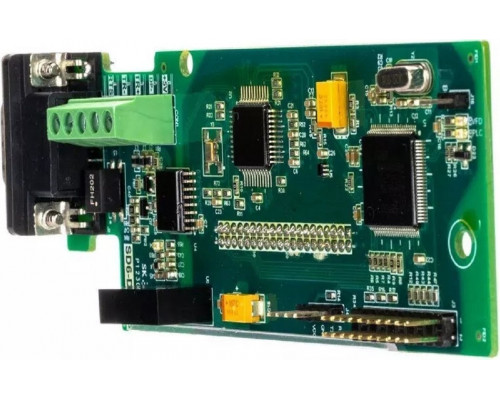

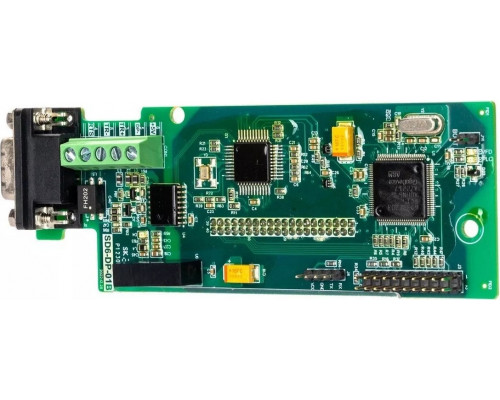

Модуль SD6-DP01 является интерфейсной платой расширения, которая устанавливается непосредственно в разъем на плате управления преобразователя частоты ESQ-770. Основные характеристики, определяющие его практическую ценность:

• Протокол PROFIBUS DP — обеспечивает стандартизированное подключение к большинству промышленных контроллеров, поддерживающих данный протокол (Siemens, Beckhoff, WAGO и другие). Это гарантирует совместимость с существующей инфраструктурой автоматизации.


• Скорость передачи данных — поддерживаются стандартные скорости PROFIBUS DP до 12 Мбит/с, что позволяет работать в режиме реального времени с минимальными задержками при управлении приводами.


• Гальваническая развязка — встроенная изоляция интерфейса защищает управляющую электронику преобразователя от помех и перенапряжений, возникающих в полевой шине, что повышает надежность системы в условиях промышленных помех.


• Конфигурирование — настройка параметров сети (адрес станции, скорость обмена) выполняется через меню самого преобразователя частоты ESQ-770, без необходимости использования дополнительного программатора. Это упрощает ввод в эксплуатацию и замену модуля.

Совместимость и ограничения

Модуль SD6-DP01 разработан исключительно для преобразователей частоты серии ESQ-770, начиная с моделей мощностью 7,5 кВт и выше. Он не подходит для более старых серий ESQ или для приводов меньшей мощности без соответствующего разъема расширения на плате управления. Важно учитывать, что установка данной карты требует свободного слота на плате управления частотного преобразователя — в стандартной конфигурации ESQ-770 может быть занят другим модулем расширения (например, энкодерным интерфейсом или второй платой реле). Перед монтажом необходимо убедиться в наличии свободного разъема и совместимости версии прошивки самого привода с данной картой.

Практические возможности при эксплуатации

При интеграции модуля SD6-DP01 в сеть PROFIBUS DP пользователь получает следующие функциональные возможности:

• Дистанционное управление пуском, остановом, реверсом и заданием частоты (скорости) двигателя.


• Мониторинг состояния привода: текущая частота, выходной ток, напряжение звена постоянного тока, температура радиатора, состояние дискретных входов/выходов.


• Передача аварийных сигналов и кодов ошибок преобразователя в систему управления для быстрой диагностики.


• Возможность синхронизации работы нескольких приводов в составе единой системы (например, конвейерной линии) с точным временным согласованием.


• Поддержка циклического обмена данными (PZD) для оперативного управления и ациклического обмена (PKW) для чтения/записи параметров настройки привода.

Что важно учесть при выборе

При подборе данной карты необходимо обратить внимание на следующие моменты:

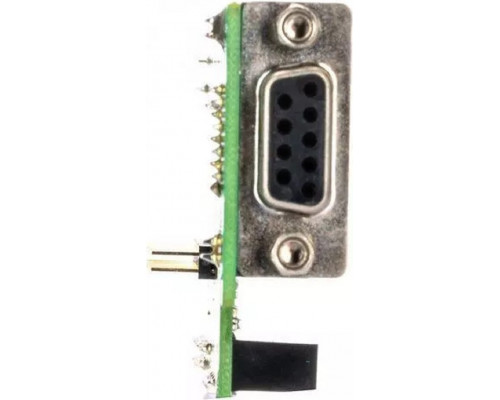

• Модуль поставляется без кабеля и соединительного разъема (DB9) для подключения к шине PROFIBUS — их необходимо приобретать отдельно в соответствии с требованиями сети.


• Для корректной работы требуется предварительная настройка GSD-файла (описания устройства) в конфигураторе сети верхнего уровня. Файл предоставляется производителем преобразователя.


• Модуль не поддерживает горячую замену (Hot Swap) — установка и извлечение должны производиться только при полностью обесточенном преобразователе частоты.


• Габаритные размеры модуля (100x35x140 мм) и вес (0,5 кг) соответствуют стандартному форм-фактору плат расширения ESQ-770, что позволяет размещать его в стандартном корпусе привода без дополнительных доработок.
