Пассивный пробник RGK PP-60

Назначение и область применения

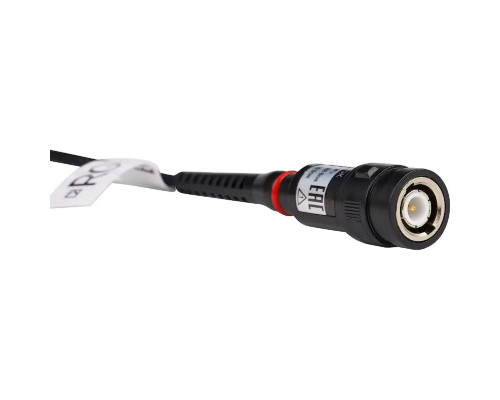

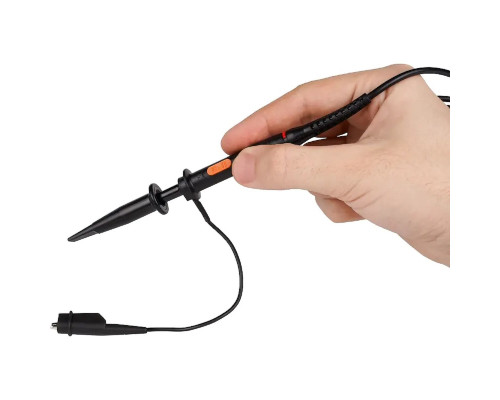

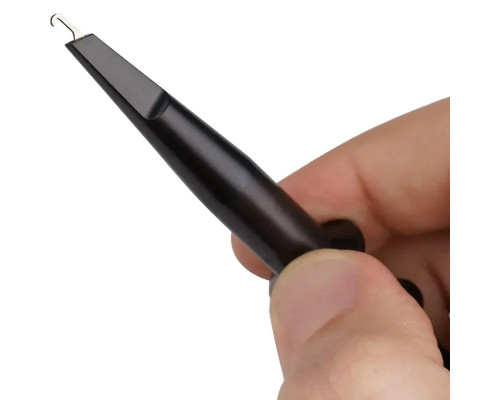

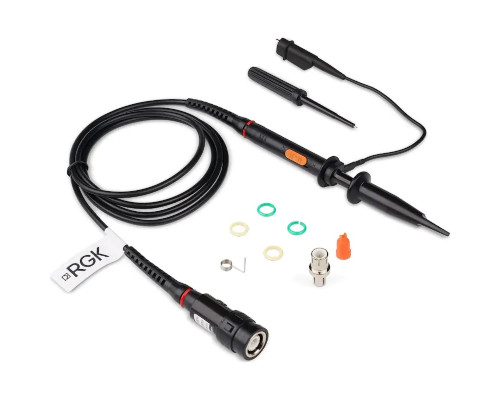

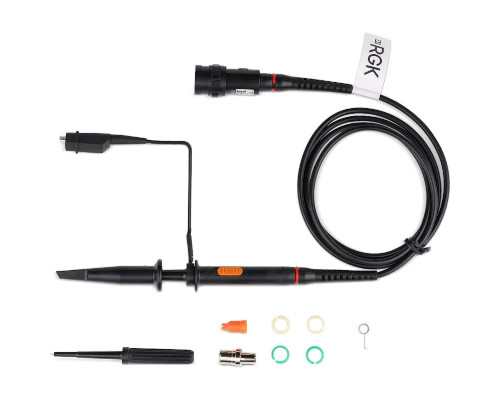

Пассивный пробник RGK PP-60 754705 — это измерительный аксессуар для осциллографов, предназначенный для передачи сигнала от тестируемой цепи на вход прибора с минимальными искажениями. Модель ориентирована на работу с сигналами средней частоты и подходит для диагностики цифровых схем, аудиоустройств, блоков питания и контроллеров. Благодаря компактному весу (0.06 кг) пробник удобен для частого переключения между точками измерения и не нагружает разъем осциллографа.

Режимы работы и их практический смысл

Пробник поддерживает два коэффициента ослабления: 1:1 и 1:10. Это дает возможность адаптировать измерение под конкретную задачу.

• Режим 1:1 — сигнал передается без ослабления. Подходит для измерения низкоамплитудных сигналов (до 6 МГц), например, пульсаций питания или слабых аналоговых сигналов. Однако входная емкость в этом режиме высокая (85–115 пФ), что может нагружать высокочастотные цепи и искажать форму сигнала.


• Режим 1:10 — сигнал ослабляется в 10 раз, но при этом значительно снижается входная емкость (14.5–17.5 пФ) и растет входное сопротивление (до 10 МОм). Это делает пробник пригодным для работы с цифровыми логическими уровнями, тактовыми сигналами и другими цепями, где важна минимальная нагрузка на источник.

Частотные ограничения и совместимость

Пропускная способность пробника зависит от выбранного режима: в режиме 1:1 она составляет 6 МГц, в режиме 1:10 — 60 МГц. Это означает, что для точного измерения сигналов с частотой выше 6 МГц необходимо использовать режим 1:10. Если требуется измерить сигнал, близкий к 60 МГц, убедитесь, что осциллограф также поддерживает такую полосу пропускания — иначе высокочастотные составляющие будут подавлены. Пробник совместим с большинством осциллографов, имеющих стандартный вход BNC с сопротивлением 1 МОм.

Особенности конструкции и эксплуатации

Пробник имеет встроенную компенсацию, которая подстраивается под входную емкость конкретного осциллографа. Перед началом измерений рекомендуется выполнить калибровку с помощью встроенного генератора прямоугольных сигналов на осциллографе — это минимизирует искажения фронтов. Обратите внимание, что в режиме 1:1 компенсация не предусмотрена, поэтому для точных высокочастотных измерений этот режим использовать не стоит. Корпус пробника выполнен в легком исполнении, что удобно при длительной работе, но требует аккуратного обращения с кабелем во избежание повреждения изоляции.

Что важно учесть при выборе

Модель RGK PP-60 754705 — это базовый пассивный пробник начального и среднего уровня. Он не подходит для работы с сигналами выше 60 МГц или для измерения высоковольтных цепей (максимальное входное напряжение не указано, но для режима 1:10 обычно не превышает 300 В постоянного тока). Если ваши задачи связаны с радиочастотными схемами или измерениями в силовой электронике, стоит рассмотреть пробники с более высокой полосой пропускания и соответствующим напряжением. Для типовой лабораторной отладки микроконтроллеров, аналоговых датчиков и блоков питания этого пробника достаточно.
