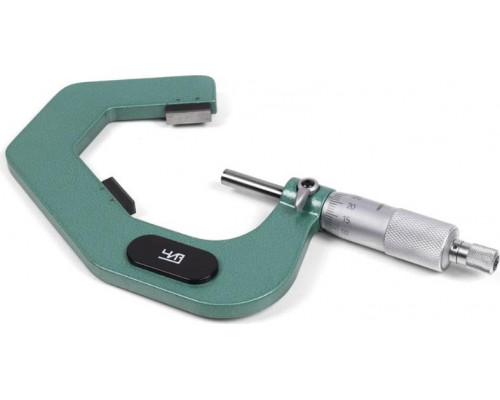

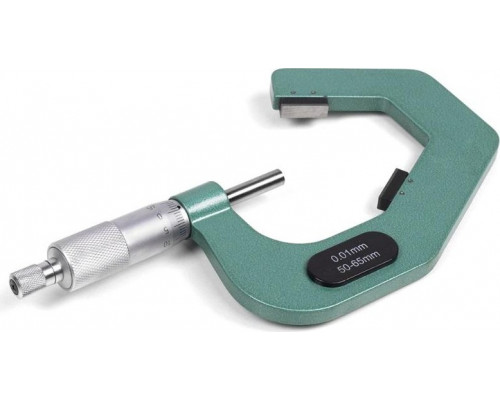

Микрометр призматический МТИ-65 0,01 ЧИЗ 63794

Назначение и конструктивные особенности

Микрометр ЧИЗ призматический МТИ-65 0,01 (артикул 63794) — это специализированный измерительный инструмент, предназначенный для контроля толщины стенок труб, цилиндрических деталей и других изделий с криволинейной поверхностью. В отличие от гладкого микрометра, данная модель оснащена призматической пяткой, что позволяет надежно фиксировать деталь при измерении и получать точные показания даже на выпуклых поверхностях. Инструмент выпускается Челябинским инструментальным заводом (ЧИЗ), известным производством метрологического оборудования.

Для каких задач подходит

Основная область применения — измерение толщины стенок труб, шлангов, валов, втулок и других цилиндрических деталей. Призматическая пятка (обычно с углом 90° или 120°) обеспечивает устойчивое позиционирование микрометра на детали, исключая перекосы и искажение результатов. Инструмент востребован в машиностроении, металлообработке, ремонтных мастерских и на производствах, где требуется контроль геометрии трубной продукции.

Сильные стороны модели

Ключевое преимущество — конструкция призматической пятки, которая позволяет измерять толщину стенки в одной точке, не смещая инструмент. Это особенно важно при контроле равностенности труб. Диапазон измерений до 25 мм (типичный для МТИ-65) и цена деления 0,01 мм обеспечивают достаточную точность для большинства технических задач — от проверки заготовок до финишного контроля готовых деталей. Механизм трещотки на барабане гарантирует постоянное измерительное усилие, что снижает влияние человеческого фактора.

Особенности и практические ограничения

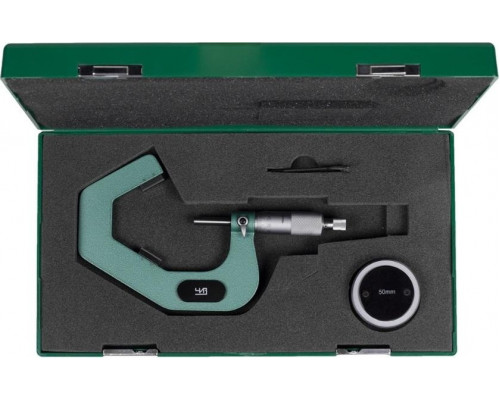

При выборе важно учитывать, что призматический микрометр предназначен только для цилиндрических поверхностей — измерять плоские детали им неудобно и неточно. Рабочий диапазон ограничен диаметром измеряемой детали: призма рассчитана на определенный радиус кривизны (обычно от 5 до 30 мм). Для труб меньшего или большего диаметра потребуется другая модель. Инструмент поставляется в футляре, габариты упаковки (200x100x300 мм, вес 0,5 кг) указывают на компактность, но при эксплуатации требуется аккуратность — микрометр чувствителен к ударам и загрязнениям измерительных поверхностей.

На что обратить внимание при выборе

Перед использованием проверьте плавность хода барабана и отсутствие люфта. Убедитесь, что призматическая пятка и микрометрический винт чистые, без забоин и царапин — это критично для точности. Для работы с деталями из мягких материалов (алюминий, пластик) рекомендуется контролировать усилие зажима, чтобы не деформировать стенку. Также стоит учесть, что для измерений на трубах с толстым слоем краски или ржавчины потребуется предварительная зачистка поверхности.
