Назначение и конструктивные особенности

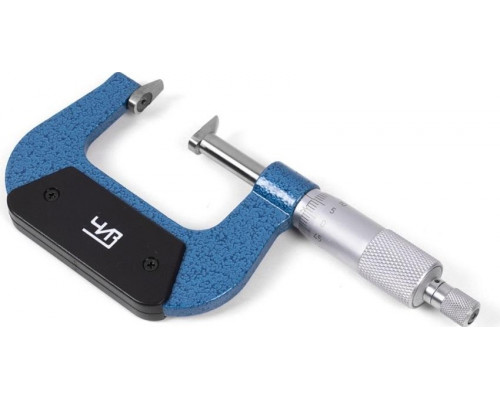

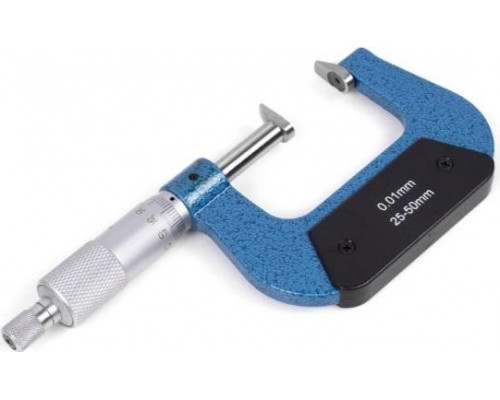

Микрометр зубомерный МЗ-УС-50 от производителя ЧИЗ представляет собой специализированный измерительный инструмент, предназначенный для контроля толщины зубьев шестерен, а также других деталей с ограниченным доступом к измеряемой поверхности. Модель с индексом «УС» оснащена усеченными пяткой и микрометрическим винтом, что позволяет выполнять замеры в пазах, узких канавках и на труднодоступных участках, куда стандартный микрометр с плоскими измерительными поверхностями физически не помещается. Диапазон измерений от 0 до 50 мм и дискретность отсчета 0,01 мм делают этот инструмент пригодным для точных работ в машиностроении, ремонте зубчатых передач и контроле качества мелкомодульных шестерен.
Практические возможности и сфера применения
Основная задача микрометра — измерение толщины зуба по постоянной хорде или контроль ширины венца зубчатого колеса. Усеченная форма пятки и винта позволяет работать в условиях, где стандартные измерительные поверхности не могут быть корректно установлены: например, при замере зубьев вблизи буртика вала или в глубоких выемках. Инструмент подходит для деталей с модулем зуба от 1 мм и выше, но точность результата напрямую зависит от правильной установки микрометра перпендикулярно измеряемой поверхности. Благодаря цене деления 0,01 мм, прибор позволяет фиксировать отклонения в пределах сотых долей миллиметра, что достаточно для большинства задач ремонтного и серийного производства, не требующих микронной точности.
Сильные стороны и ограничения модели
Ключевое преимущество МЗ-УС-50 — специализированная геометрия измерительных поверхностей, которая расширяет возможности стандартного зубомерного микрометра. Усеченные пятка и винт уменьшают риск повреждения соседних зубьев при замере и позволяют проводить измерения в стесненных условиях. Однако важно учитывать, что такая конструкция накладывает ограничения: инструмент не предназначен для измерения гладких цилиндрических поверхностей или деталей с большой плоской площадью — для этих задач лучше подходят обычные гладкие микрометры. Также следует помнить, что микрометр требует аккуратного обращения и периодической проверки точности, особенно при интенсивной эксплуатации в цеховых условиях.
На что обратить внимание при выборе
При работе с данной моделью важно убедиться, что диапазон 0–50 мм перекрывает толщину измеряемых зубьев или ширину пазов. Инструмент поставляется без измерительных вставок или эталонных мер — все необходимые настройки выполняются по установочным мерам, приобретаемым отдельно. Обратите внимание на состояние измерительных поверхностей: усеченные пятка и винт должны быть без забоин и следов износа, так как даже незначительные дефекты искажают показания. Вес 0,5 кг и компактные габариты (100×40×200 мм в упаковке) делают микрометр удобным для перемещения между рабочими местами, но для стационарного использования рекомендуется предусмотреть жесткое крепление в стойке.
Характеристики
Габариты и вес
