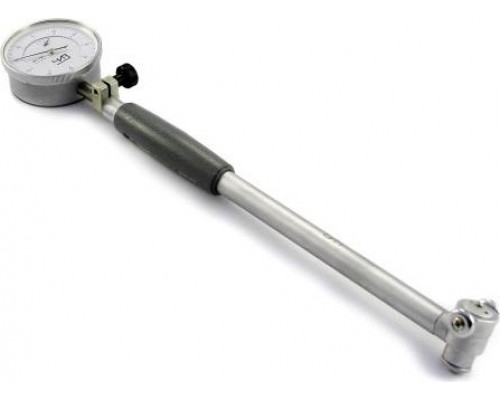

Нутромер индикаторный ЧИЗ НМ 100-160 0,01 43160

Назначение и сфера применения

Нутромер индикаторный ЧИЗ НМ 100-160 0,01 43160 — это измерительный инструмент для контроля внутренних размеров деталей. Он предназначен для определения диаметров отверстий, ширины пазов и расстояний между параллельными плоскостями в диапазоне от 100 до 160 мм. Модель используется в машиностроении, приборостроении, ремонтных мастерских и на производственных участках, где требуется точность до сотых долей миллиметра.

Конструкция и принцип работы

Инструмент состоит из корпуса с рычажной системой, неподвижного и подвижного измерительных стержней, а также сменных вставок. В верхней части устанавливается индикатор часового типа (в комплект не входит). При измерении перемещение подвижного стержня через систему рычагов передаётся на индикатор, который показывает отклонение размера от настройки. Конструкция позволяет выполнять замеры одной рукой, что удобно при работе с крупными деталями.

Диапазон и точность измерений

Рабочий диапазон модели — от 100 до 160 мм. Цена деления индикатора составляет 0,01 мм, что даёт возможность фиксировать отклонения с высокой точностью. На практике это означает, что инструмент подходит для контроля посадок с допусками по квалитетам IT6–IT8. При настройке по эталонному кольцу или микрометру погрешность измерения не превышает заявленных производителем значений для данного типа приборов.

Особенности эксплуатации

Для работы с нутромером требуется предварительная настройка по образцовой детали или эталонному кольцу. Индикатор устанавливается отдельно — при выборе модели убедитесь, что посадочное место соответствует используемому индикатору. Сменные измерительные вставки позволяют адаптировать инструмент под конкретный размер в пределах диапазона. При замерах важно обеспечивать перпендикулярность оси нутромера к стенкам отверстия, иначе показания будут искажены.

Практические возможности и ограничения

Инструмент эффективен для контроля отверстий в корпусных деталях, цилиндрах, втулках и фланцах. Он пригоден для серийных и единичных измерений. Основное ограничение — необходимость настройки перед каждым циклом замеров, что увеличивает время подготовки. Также нутромер не предназначен для измерения глубоких отверстий без удлинителей (не входят в комплект). Масса инструмента 1,01 кг — это следует учитывать при длительной работе: удержание прибора на весу может вызывать утомление.

Что важно при выборе

• Убедитесь, что диапазон 100–160 мм соответствует вашим задачам — для меньших или больших размеров потребуется другая модель.


• Проверьте совместимость с индикатором: посадочное место должно подходить под ваш индикатор часового типа.


• Оцените наличие эталонных колец или микрометра для настройки — без них точные измерения невозможны.


• Учитывайте, что для разных типов поверхностей (гладкие, ступенчатые) могут потребоваться дополнительные сменные вставки.
