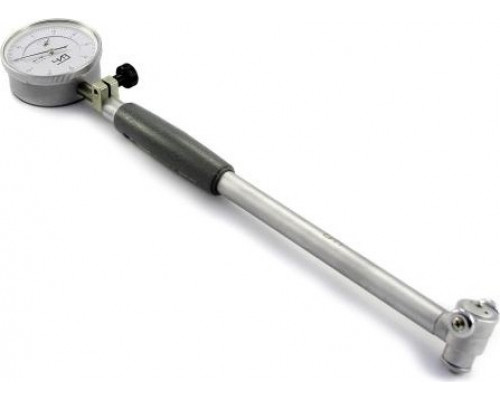

Нутромер индикаторный ЧИЗ НМ 18-50 (модель 73825) — это измерительный инструмент, предназначенный для точного определения внутренних размеров деталей: диаметров отверстий, ширины пазов, расстояний между параллельными плоскостями и других внутренних поверхностей. Он работает в паре с индикатором часового типа (приобретается отдельно), который преобразует линейное перемещение измерительных стержней в показания на циферблате. Модель рассчитана на диапазон измерений от 18 до 50 мм, что делает её востребованной в серийном и единичном производстве, при ремонте механизмов и контроле качества.

Конструкция и принцип работы

Инструмент построен по классической рычажной схеме. В корпусе расположена система рычагов, которая передаёт движение от подвижного измерительного стержня к штоку индикатора. Неподвижный стержень и сменные измерительные вставки обеспечивают базирование прибора внутри отверстия. При установке нутромера в измеряемую деталь рычаги отклоняются, и индикатор фиксирует отклонение от настроенного размера. Цена деления шкалы индикатора составляет 0,01 мм — это позволяет выявлять отклонения в пределах сотых долей миллиметра, что достаточно для большинства задач в машиностроении и приборостроении.

Практические возможности и ограничения

Диапазон 18–50 мм охватывает значительную часть типовых отверстий в узлах и деталях — от посадочных мест под подшипники до цилиндров пневматики. Однако важно понимать: для работы с нутромером необходим эталон (например, микрометр или калиброванное кольцо) для настройки на ноль. Сам прибор не показывает абсолютный размер, а лишь отклонение от заданного значения. Поэтому он оптимален для контроля допусков, а не для прямого измерения диаметра.

Ограничения модели связаны с конструкцией: она требует аккуратного обращения, особенно при установке в глубокие отверстия, и не предназначена для измерения в условиях сильных вибраций или загрязнений. Также стоит учитывать, что точность результата напрямую зависит от жёсткости фиксации индикатора и чистоты измерительных поверхностей.

Особенности эксплуатации

• Для настройки прибора необходимо использовать набор концевых мер длины или микрометр с соответствующим диапазоном.


• Перед началом работы следует проверить плавность хода подвижного стержня и отсутствие люфтов в рычажной системе.


• Измерение выполняется покачиванием нутромера в плоскости, перпендикулярной оси отверстия, для нахождения минимального показания индикатора (истинного диаметра).


• Сменные измерительные вставки (входят в комплект) позволяют адаптировать прибор под конкретный размер в пределах диапазона.

На что обратить внимание при выборе

При подборе нутромера ЧИЗ НМ 18-50 убедитесь, что диапазон перекрывает ваши типовые размеры деталей. Если отверстия имеют глубину более 100–150 мм, может потребоваться удлинитель или иная конструкция прибора. Также проверьте совместимость с индикатором — стандартный посадочный диаметр под шток индикатора составляет 8 мм. Инструмент подходит для использования в лабораториях, цехах и ремонтных мастерских, где требуется регулярный контроль внутренних размеров с точностью до сотых долей миллиметра.
