Нутромер индикаторный SHAN НИ 100-160 мм, 0,01 мм, 351319

Назначение и область применения

Нутромер индикаторный SHAN НИ 100 - 160 0,01 351319 — это измерительный инструмент для определения внутренних размеров деталей: диаметров отверстий, пазов, проточек и других внутренних поверхностей. Он применяется в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется контроль точности обработки. Модель ориентирована на работу с отверстиями от 100 до 160 мм, что актуально для крупных корпусных деталей, втулок, подшипниковых узлов и цилиндров.

Инструмент позволяет выполнять как абсолютные измерения (сравнение с эталоном), так и относительные — для выявления отклонений от заданного размера. Это делает его незаменимым при проверке допусков и посадок, особенно в условиях серийного производства или при ремонте сложных агрегатов.

Конструктивные особенности и принцип работы

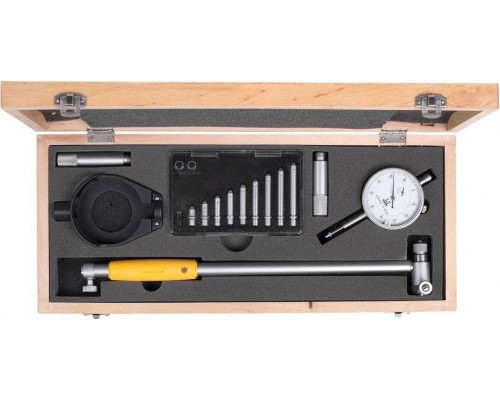

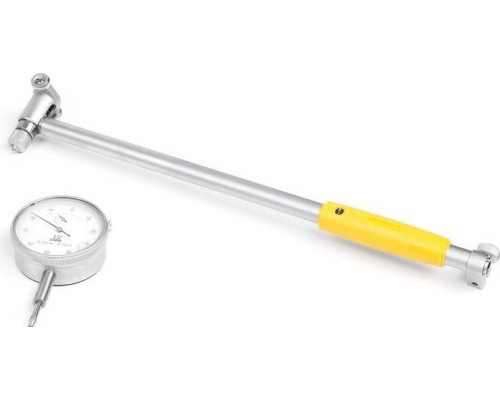

Конструкция нутромера включает измерительную головку с индикатором часового типа (цена деления 0,01 мм) и сменные удлинители или насадки, которые обеспечивают настройку на конкретный диапазон 100–160 мм. Индикатор фиксирует малейшие изменения размера, передаваемые через рычажную или пружинную систему внутри корпуса. Это гарантирует высокую чувствительность и повторяемость результатов.

Особенность модели — возможность точной настройки нулевого положения с помощью регулировочного винта на индикаторе. Перед работой нутромер настраивают по эталонному кольцу, микрометру или установочной мере, после чего отклонения от номинала считываются непосредственно со шкалы. Цена деления 0,01 мм обеспечивает достаточную точность для большинства задач квалитетов IT6–IT8.

Практические возможности и ограничения

Инструмент позволяет измерять:

• гладкие цилиндрические отверстия диаметром от 100 до 160 мм;


• отверстия с перемычками, пазами или уступами (при условии доступа измерительных наконечников);


• глубину проточек и канавок (с использованием дополнительных удлинителей, если они предусмотрены комплектацией).

Важное ограничение: нутромер предназначен для измерения только внутренних размеров, не имеющих резьбы или сложной формы, препятствующей контакту измерительных поверхностей. Для работы с нецилиндрическими или коническими отверстиями потребуется специальная оснастка. Также следует учитывать, что точность результата напрямую зависит от правильной настройки по эталону и чистоты измеряемой поверхности.

На что обратить внимание при выборе и эксплуатации

При использовании модели SHAN НИ 100 - 160 0,01 351319 важно учитывать:

• диапазон измерений фиксирован — от 100 до 160 мм, поэтому инструмент не подходит для меньших или больших отверстий без сменных насадок (если они не входят в комплект);


• индикатор требует аккуратного обращения: удары или падения могут нарушить точность настройки;


• перед началом работы необходимо убедиться в плавности хода измерительного стержня и отсутствии люфта;


• для достижения стабильных результатов рекомендуется проводить 3–5 замеров в разных сечениях отверстия и вычислять среднее значение;


• инструмент должен храниться в сухом месте, защищённом от пыли и вибраций, желательно в оригинальном кейсе (упаковка: 150×50×250 мм, вес 1 кг).

Выбор этой модели оправдан, если требуется надёжный и недорогой инструмент для регулярного контроля внутренних размеров в указанном диапазоне с точностью до сотых долей миллиметра. Она подходит для оснащения слесарных и механообрабатывающих участков, где важна повторяемость измерений и простота обслуживания.
