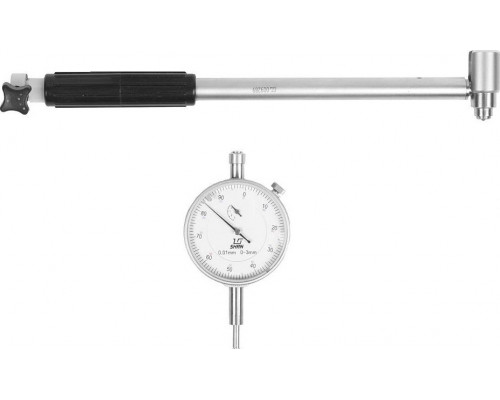

Нутромер индикаторный SHAN НИ 35-50 0,01 мм 351316

Назначение и область применения

Нутромер индикаторный SHAN НИ 35 - 50 0,01 351316 — это измерительный инструмент для контроля внутренних размеров деталей. С его помощью определяют диаметры отверстий, ширину пазов, расстояние между параллельными плоскостями и другими внутренними поверхностями. Модель охватывает диапазон от 35 до 50 мм, что делает её подходящей для точных измерений в машиностроении, металлообработке, ремонтных мастерских и при контроле качества.

Конструктивные особенности и принцип работы

Инструмент состоит из корпуса с измерительными наконечниками и сменного индикатора часового типа. Принцип действия основан на преобразовании линейного перемещения измерительного стержня в показания на циферблате. Нутромер оснащён центрирующим мостиком, который обеспечивает автоматическую установку оси измерения вдоль диаметра отверстия, исключая перекосы. Это упрощает процесс и повышает точность результатов.

Цена деления 0,01 мм: практическая ценность

Цена деления 0,01 мм (10 мкм) позволяет фиксировать отклонения размеров с высокой дискретностью. На практике это означает, что инструмент способен выявить разницу в диаметре отверстия менее толщины человеческого волоса. Такая точность достаточна для большинства задач в машиностроении: контроля посадочных мест под подшипники, проверки гильз цилиндров, измерения калиброванных отверстий. Однако для особо точных работ (например, в прецизионном приборостроении) может потребоваться прибор с ценой деления 0,001 мм.

Диапазон измерения и ограничения

Рабочий диапазон модели — от 35 до 50 мм. Это означает, что нутромер физически не может измерить отверстия меньше 35 мм или больше 50 мм. Для выхода за эти пределы потребуется другой инструмент. Важно учитывать, что нутромер является относительным прибором: его настраивают на ноль по эталону (например, по установочному кольцу или микрометру) перед каждым циклом измерений. Без эталонной настройки получить абсолютные значения невозможно.

Особенности эксплуатации

При работе с нутромером необходимо соблюдать несколько правил. Инструмент требует аккуратного обращения: удары и падения могут нарушить настройки индикатора или повредить измерительные поверхности. Перед измерением деталь и наконечники должны быть чистыми и сухими. Нутромер вводят в отверстие лёгким покачиванием для поиска истинного диаметра (минимального показания при измерении отверстия). После использования инструмент рекомендуется хранить в футляре при комнатной температуре, вдали от влаги и агрессивных сред.

Что входит в комплект

В поставку входит сам нутромер (корпус с измерительной головкой) и сменный индикатор часового типа с ценой деления 0,01 мм. Установочные кольца, микрометры или другие эталоны для настройки приобретаются отдельно. Упаковочные размеры (150×50×250 мм, вес 1 кг) соответствуют стандартному футляру для транспортировки и хранения.

На что обратить внимание при выборе

Перед покупкой убедитесь, что диапазон 35–50 мм соответствует вашим типовым задачам. Если вы работаете с отверстиями разных размеров, возможно, потребуется набор нутромеров. Также проверьте совместимость индикатора: модель SHAN НИ 35 - 50 0,01 использует стандартный индикатор часового типа с посадочным диаметром 8 мм и ходом стержня не менее 10 мм. При необходимости индикатор можно заменить на аналогичный от другого производителя, но это может повлиять на общую точность.
