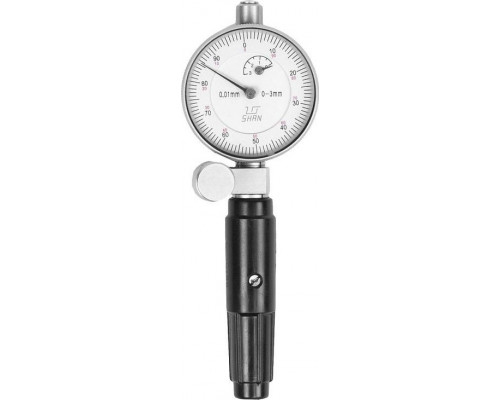

Нутромер индикаторный SHAN НИ 4-6 0,01 351310

Назначение и область применения

Нутромер индикаторный SHAN НИ 4 - 6 0,01 351310 — это измерительный инструмент для контроля внутренних размеров деталей. Он предназначен для определения диаметров отверстий, ширины пазов, расстояний между параллельными плоскостями и других внутренних поверхностей с точностью до сотых долей миллиметра. Модель охватывает диапазон от 4 до 6 мм, что делает её пригодной для работы с мелкими и средними посадочными отверстиями, втулками, направляющими и технологическими каналами.

Конструктивные особенности и принцип работы

Инструмент состоит из корпуса с измерительными наконечниками и индикатора часового типа с ценой деления 0,01 мм. Принцип действия основан на преобразовании линейного перемещения измерительных стержней в показания на циферблате. Нутромер оснащён сменными вставками, которые обеспечивают настройку на заданный размер. Для работы требуется предварительная настройка по эталону — установочному кольцу или микрометру, так как прибор показывает отклонение от номинала, а не абсолютное значение.

Практические возможности и ограничения

Благодаря цене деления 0,01 мм нутромер позволяет выявлять отклонения формы отверстий — конусность, овальность, бочкообразность. Это важно при контроле прецизионных соединений, где допуски составляют единицы микрометров. Диапазон измерения 4–6 мм охватывает типовые размеры мелких деталей в машиностроении, приборостроении и ремонтных работах.

Основные ограничения:

• Требуется настройка по эталону перед каждым измерением или при смене диапазона.


• Измерение возможно только при перпендикулярном вводе измерительных наконечников относительно оси отверстия.


• Глубина измерения ограничена длиной измерительной части — для глубоких отверстий потребуется удлинитель (не входит в комплект).


• Инструмент чувствителен к чистоте поверхности: наличие заусенцев, грязи или масла искажает показания.

Сильные стороны модели

Ключевое преимущество — высокая разрешающая способность 0,01 мм при компактном диапазоне. Это позволяет выполнять точный контроль в условиях ограниченного пространства, где использование микрометрических нутромеров затруднено. Конструкция SHAN обеспечивает стабильность показаний за счёт жёсткого корпуса и плавного хода измерительного стержня. Индикатор имеет защиту от пыли и масла, что продлевает срок службы при регулярной эксплуатации в цеховых условиях.

На что обратить внимание при выборе и эксплуатации

Перед использованием убедитесь, что диапазон 4–6 мм соответствует вашим задачам — для отверстий большего или меньшего размера потребуется другая модель. Для точной настройки необходим эталонный калибр с погрешностью не хуже 0,002 мм. Инструмент поставляется в упаковке размерами 100×50×200 мм и весом 1 кг, что удобно для хранения и транспортировки. После каждого измерения рекомендуется очищать измерительные поверхности и хранить нутромер в сухом месте при температуре от +10 до +30 °C.
