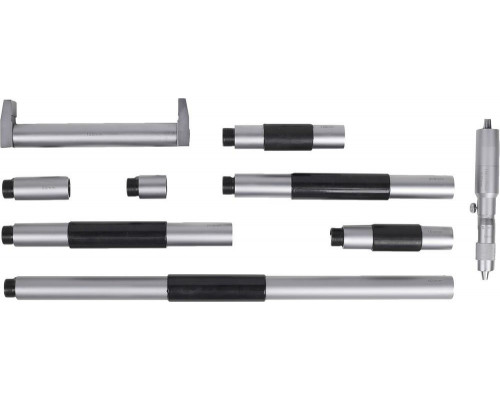

Нутромер индикаторный SHAN НИ 150-2500 0.01 мм 136308

Назначение и принцип работы

Нутромер индикаторный SHAN НИ 150 - 2500 0.01 136308 — это измерительный инструмент для определения внутренних размеров деталей методом двухточечного контакта. Модель рассчитана на работу с диапазоном от 150 до 2500 мм, что делает её пригодной для контроля крупногабаритных отверстий, гильз, втулок, корпусных деталей и других изделий с большими внутренними диаметрами. В отличие от микрометрических нутромеров, индикаторная версия оснащена отсчётным устройством с ценой деления 0,01 мм, что упрощает снятие показаний и снижает вероятность ошибки при визуальном контроле.

Ключевые особенности и конструкция

Инструмент построен на базе индикатора часового типа с ценой деления 0,01 мм, который фиксируется в корпусе нутромера. Конструкция включает сменные удлинители или измерительные стержни (в зависимости от комплектации), позволяющие настраивать инструмент на конкретный размер. Диапазон измерения от 150 до 2500 мм охватывает широкий спектр задач, но требует предварительной настройки по эталонному кольцу или микрометрической головке. Важно учитывать, что для каждого поддиапазона внутри общего интервала может потребоваться отдельный набор удлинителей — это стандартная практика для нутромеров с большим ходом.

Практические возможности и ограничения

Основное преимущество модели — высокая точность отсчёта (0,01 мм) при измерении крупных деталей. Индикатор позволяет фиксировать отклонения от номинала с минимальной погрешностью, что критично при контроле посадок и допусков в машиностроении. Однако стоит учитывать, что нутромер является двухточечным инструментом: он измеряет диаметр только в одной плоскости. Для оценки овальности или конусности отверстия потребуется несколько замеров в разных сечениях. Также инструмент чувствителен к чистоте поверхности и правильной установке — перекос при контакте с деталью искажает результат.

На что обратить внимание при выборе

Перед использованием необходимо убедиться, что в комплекте есть все удлинители для работы в диапазоне 150–2500 мм — без них инструмент не сможет охватить весь заявленный интервал. Вес 5 кг указывает на массивность конструкции, что характерно для крупных нутромеров: при работе с деталями свыше 1000 мм потребуется устойчивая опора или помощник для удержания инструмента. Размер упаковки (200×50×400 мм) свидетельствует о том, что инструмент поставляется в разобранном виде, и сборка перед первым измерением обязательна. Для точной настройки рекомендуется иметь эталонное кольцо или микрометр с соответствующим диапазоном.

Типовые задачи

Инструмент подходит для контроля внутренних диаметров крупных цилиндров, корпусов редукторов, подшипниковых узлов, труб и фланцев. Цена деления 0,01 мм позволяет использовать его в цехах с допусками до 7–8 квалитета точности. Для более высоких требований (6 квалитет и выше) потребуется нутромер с меньшей ценой деления или индикатор с более чувствительным отсчётным устройством. Модель SHAN НИ 150–2500 0.01 136308 — это рабочий инструмент для серийного и единичного контроля, где важна скорость и наглядность измерений.
