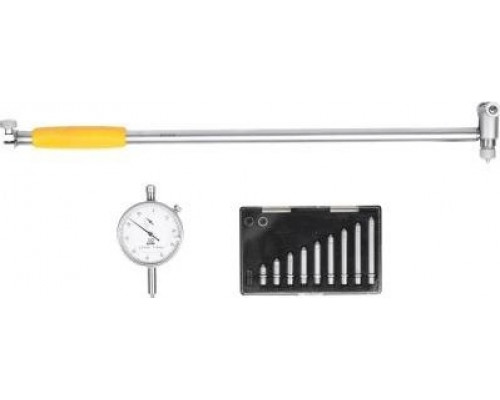

Нутромер индикаторный SHAN НИ 160-250 0,01 мм 351320

Назначение и область применения

Нутромер индикаторный SHAN НИ 160 - 250 0,01 351320 — это измерительный инструмент для определения внутренних диаметров отверстий, пазов и других внутренних поверхностей. Модель охватывает диапазон от 160 до 250 мм, что делает её подходящей для контроля крупных деталей в машиностроении, ремонтных работах, металлообработке и при проверке корпусных элементов. Инструмент позволяет измерять как цилиндрические отверстия, так и параллельные плоскости с высокой точностью.

Ключевые характеристики и их практический смысл

Цена деления 0,01 мм обеспечивает точность, достаточную для большинства задач технического контроля — от проверки износа цилиндров двигателей до контроля посадок подшипников. Диапазон 160–250 мм покрывает типовые размеры средних и крупных деталей, например, корпусов редукторов, гильз цилиндров или фланцев. Конструкция с индикатором часового типа позволяет снимать показания визуально, без необходимости подключения к электронике, что удобно при работе в цеховых условиях.

Конструктивные особенности и ограничения

Нутромер оснащён сменными удлинителями или измерительными наконечниками, которые входят в базовую комплектацию — это обеспечивает настройку на конкретный размер в пределах заявленного диапазона. Для корректной работы требуется предварительная настройка по эталонному кольцу, микрометру или калиброванной детали. Инструмент не является самодостаточным: для измерений необходим индикатор (входит в комплект или приобретается отдельно в зависимости от версии). Вес 1 кг и габариты упаковки (150×50×300 мм) делают нутромер удобным для переноски и хранения, но требуют аккуратного обращения из-за чувствительности индикатора к ударам.

Что важно учесть при выборе

При работе с моделью НИ 160 - 250 следует учитывать, что точность результата напрямую зависит от состояния индикатора и правильности настройки. Инструмент не предназначен для измерения глубоких отверстий без дополнительных удлинителей — максимальная глубина ограничена длиной базовой штанги. Для контроля отверстий с шероховатой поверхностью или с резкими перепадами диаметра лучше использовать нутромеры с большим ходом измерительного стержня. Модель от SHAN рассчитана на умеренные промышленные нагрузки и подходит для периодического контроля, а не для непрерывной работы в условиях высокой вибрации.

Практические возможности

С помощью этого нутромера можно выполнять следующие задачи:

• Измерение внутренних диаметров цилиндрических отверстий в диапазоне 160–250 мм с точностью до сотых долей миллиметра.


• Контроль овальности и конусности отверстий путём последовательных замеров в нескольких сечениях.


• Проверка параллельности противоположных стенок пазов или проточек.


• Сравнительные измерения при настройке по эталону для серийного контроля деталей.

Инструмент подходит для использования в слесарных и механообрабатывающих цехах, а также в лабораториях контроля качества, где требуется высокая точность без применения сложной электроники.
