Нутромер индикаторный SHAN НИ 18-50 0,01 351315

Назначение и сфера применения

Нутромер индикаторный SHAN НИ 18 - 50 0,01 351315 — это измерительный инструмент для определения внутренних размеров отверстий, пазов и других полостей с высокой точностью. Модель рассчитана на диапазон от 18 до 50 мм, что делает её универсальным решением для контроля диаметров в машиностроении, металлообработке, ремонтных мастерских и при проверке качества деталей после токарной или фрезерной обработки. Инструмент подходит для измерения как сквозных, так и глухих отверстий, если позволяет конструкция измерительных наконечников.

Конструктивные особенности и точность

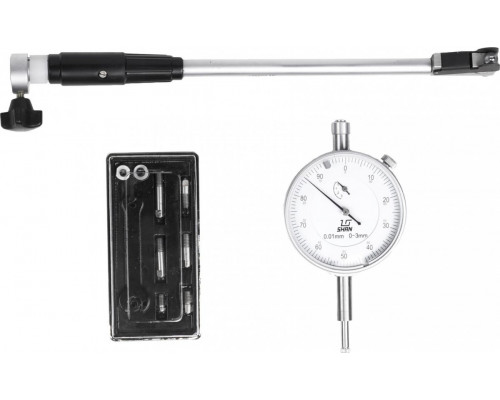

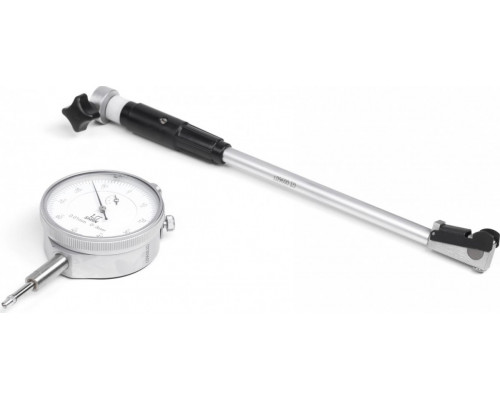

Основу нутромера составляет индикатор часового типа с ценой деления 0,01 мм. Такая дискретность обеспечивает возможность фиксации отклонений до сотых долей миллиметра, что соответствует требованиям большинства технических допусков для деталей средней точности. Измерительный механизм построен по принципу сравнительного метода: сначала настраивается на эталонный размер (например, с помощью микрометра или установочного кольца), после чего сравниваются фактические размеры отверстия с заданным значением.

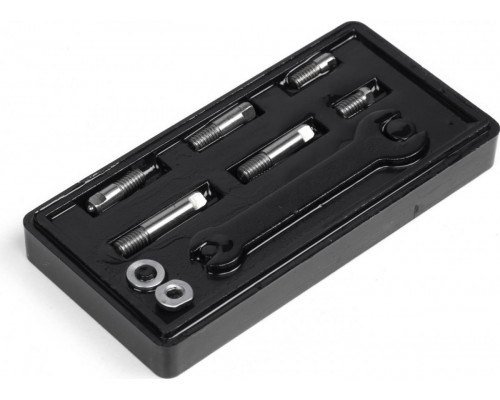

Модель SHAN НИ 18 - 50 оснащена сменными измерительными вставками или регулируемым центрирующим мостиком (в зависимости от комплектации), что позволяет адаптировать инструмент под конкретный диаметр внутри диапазона. Важно: при работе необходимо следить за надёжностью фиксации сменных элементов — люфт или неплотная посадка искажают показания.

Практические возможности и ограничения

Инструмент позволяет выполнять следующие задачи:

• Измерение диаметров цилиндрических отверстий, втулок, гильз и подшипниковых гнёзд в диапазоне 18–50 мм.


• Контроль овальности и конусности — для этого достаточно провести несколько замеров в разных плоскостях и сечениях.


• Определение износа внутренних поверхностей при ремонте двигателей, гидравлических цилиндров и корпусных деталей.

Ограничения: нутромер не предназначен для измерения очень глубоких отверстий без дополнительных удлинителей (стандартная глубина зависит от длины стержня индикатора). Также инструмент чувствителен к перекосам — при неправильном вводе или наклоне показания будут завышены или занижены. Для точных результатов требуется плавное покачивание нутромера в плоскости измерения и фиксация минимального значения на индикаторе.

Что важно учесть при выборе и эксплуатации

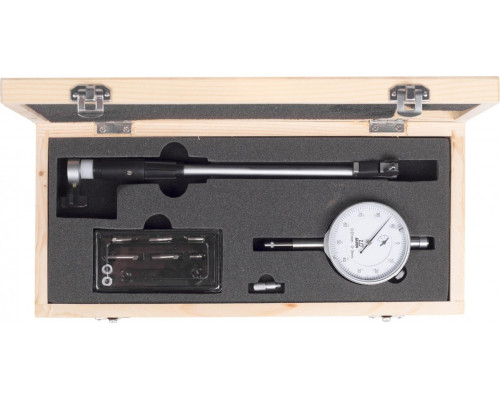

Перед использованием обязательно проверьте комплектность: наличие сменных наконечников, центрирующего мостика и ключа для регулировки. Индикатор должен свободно перемещаться без заеданий, а стрелка — возвращаться в ноль после снятия нагрузки. Для настройки на ноль потребуется эталонный микрометр или калиброванное кольцо — без них инструмент не сможет дать абсолютных значений. Хранить нутромер следует в чистом и сухом месте, так как попадание пыли или влаги в механизм индикатора снижает точность. Регулярная проверка нулевого положения перед каждым сеансом измерений — обязательная процедура для поддержания достоверности результатов.
