Микрометр рычажный SHAN МР-100 0.001 мм, арт. 136292

Рычажный микрометр SHAN МР-100: точность измерений для ответственных задач

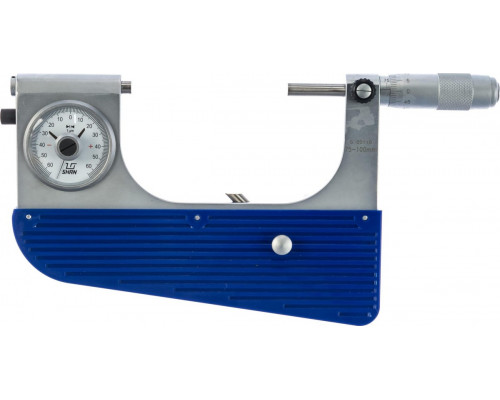

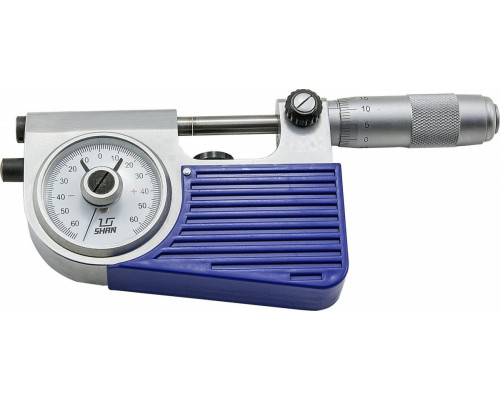

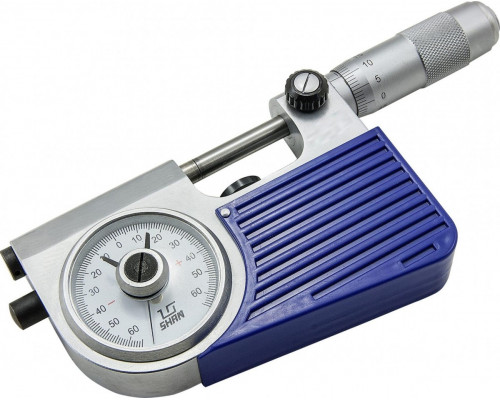

Микрометр SHAN рычажный МР-100 (модель 136292) — это прецизионный измерительный инструмент, предназначенный для высокоточных контактных измерений наружных размеров деталей. В отличие от обычных гладких микрометров, данная модель оснащена рычажно-зубчатой измерительной головкой с ценой деления 0,001 мм, что позволяет фиксировать отклонения размеров с микронной точностью. Инструмент ориентирован на контроль ответственных деталей в условиях механической обработки, метрологических лабораторий и участков ОТК.

Конструкция и принцип работы

Рычажный микрометр объединяет в себе микрометрический винт для грубой настройки диапазона и рычажный индикатор для точного отсчёта. Принцип действия основан на сравнении измеряемой детали с концевой мерой длины (плиткой). Выставляя ноль по эталону, вы можете затем оценивать отклонения размера детали от заданного значения непосредственно по шкале рычажной головки. Это делает инструмент незаменимым для серийного контроля однотипных деталей, где важна не столько абсолютная величина, сколько стабильность размера в пределах допуска.

Технические возможности и практические особенности

Модель МР-100 от SHAN имеет диапазон измерений от 0 до 100 мм. Цена деления рычажной головки составляет 0,001 мм, что обеспечивает высокую разрешающую способность. Диапазон показаний по шкале рычажного отсчётного устройства обычно составляет ±0,05 мм, что позволяет фиксировать как положительные, так и отрицательные отклонения от номинала.

Ключевые особенности, на которые стоит обратить внимание:

• Высокая точность: Возможность измерения с точностью до микрона делает инструмент пригодным для контроля деталей с жёсткими допусками (IT6 и выше).

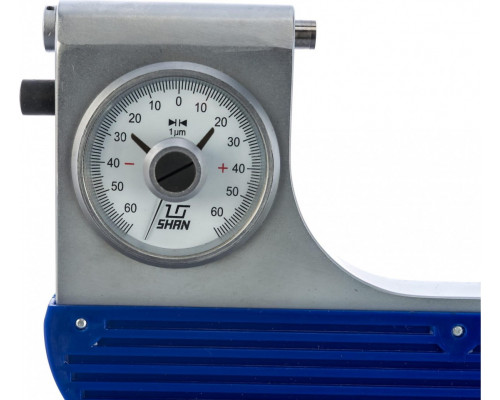

• Удобство снятия показаний: Рычажная головка имеет наглядную шкалу, что снижает вероятность ошибки оператора по сравнению с отсчётом по нониусу обычного микрометра.


• Постоянное измерительное усилие: Конструкция обеспечивает стабильное усилие прижима к детали, что исключает влияние человеческого фактора на результат.


• Наличие арретира: Позволяет отводить подвижную пятку при установке детали, предотвращая износ измерительных поверхностей.

Ограничения и рекомендации по эксплуатации

При работе с рычажным микрометром необходимо учитывать несколько важных моментов. Во-первых, инструмент требует обязательной настройки по концевым мерам длины перед началом работы, так как его абсолютная точность напрямую зависит от точности эталона. Во-вторых, диапазон измерений рычажной головки ограничен (как правило, ±0,05 мм), поэтому для измерения деталей с большими отклонениями от номинала потребуется перенастройка микрометрического винта. В-третьих, инструмент чувствителен к чистоте измерительных поверхностей и температурному режиму — перед использованием необходимо выдержать микрометр и деталь при одинаковой температуре (обычно 20°C) не менее двух часов. Измерительные поверхности (пятки) следует оберегать от ударов и загрязнений, так как даже микроскопическая царапина может исказить показания.

Для каких задач подходит

Микрометр SHAN МР-100 оптимален для контроля деталей в машиностроении, приборостроении и ремонтном производстве. Он позволяет эффективно проверять валы, оси, штифты, калибры-пробки и другие цилиндрические детали с высокой точностью. Инструмент особенно полезен при выборочном контроле партий деталей, когда необходимо быстро оценить, находится ли размер в поле допуска, и зафиксировать величину отклонения с микронной точностью.
