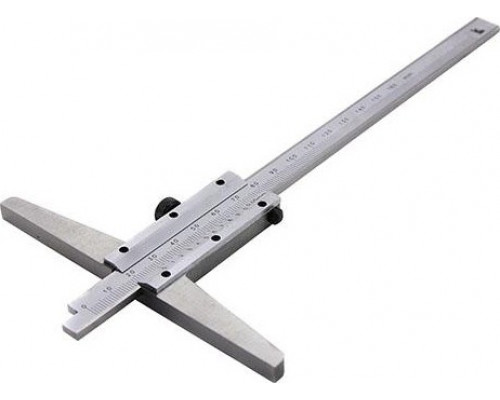

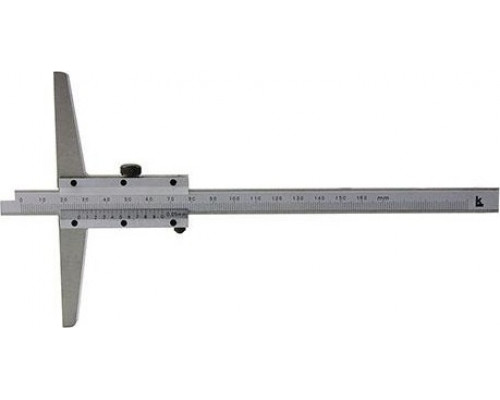

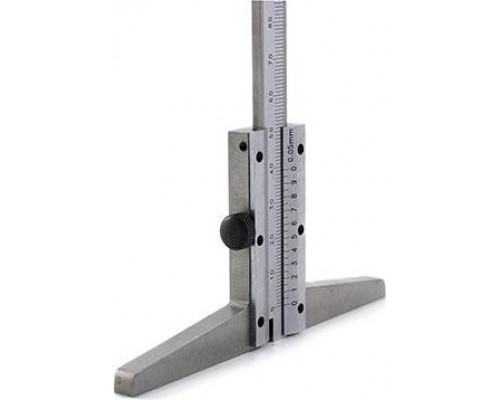

Штангенглубиномер КАЛИБРОН ШГ-200 104530

Назначение и конструктивные особенности

Штангенглубиномер КАЛИБРОН ШГ-200 104530 — это измерительный инструмент, предназначенный для точного определения глубины пазов, выемок, уступов, отверстий и других скрытых поверхностей. Модель с диапазоном измерений до 200 мм относится к категории универсальных инструментов для слесарных, токарных, фрезерных и контрольных операций. Конструкция включает штангу с неподвижной измерительной базой и подвижную рамку с нониусом, что позволяет выполнять замеры с высокой дискретностью.

Точность и цена деления

Цена деления 0,05 мм (или 0,05 мм — половина сотой доли миллиметра) обеспечивает достаточную точность для большинства ремонтных, сборочных и проверочных работ. Это стандартный класс точности для нониусных инструментов, позволяющий фиксировать отклонения в пределах 0,05 мм. Для задач, требующих более высокой точности (до 0,01 мм), следует рассматривать модели с электронным отсчетом. Однако для контроля глубины канавок, посадочных мест или фасок в условиях мастерской или производства такая дискретность является оптимальной по соотношению надежности и стоимости.

Практические возможности и ограничения

Инструмент позволяет измерять глубину до 200 мм, что подходит для работы с деталями среднего размера: корпусными элементами, валами с пазами, плитами, штампами. Измерительная база (опорная поверхность) обеспечивает устойчивое положение прибора на детали, что критично для исключения перекосов. Основные ограничения связаны с конструкцией: для замера в узких или глубоких отверстиях требуется, чтобы ширина измерительного стержня соответствовала проему. При работе с мягкими материалами (алюминий, пластик) важно контролировать усилие прижима базы, чтобы не деформировать поверхность.

Особенности эксплуатации и выбора

При выборе штангенглубиномера КАЛИБРОН ШГ-200 104530 следует обратить внимание на состояние измерительных поверхностей: они должны быть без забоин, следов коррозии и износа. Нониусная шкала должна легко читаться, а ход рамки — быть плавным, без люфтов. Инструмент требует аккуратного хранения в чехле или отдельном ящике, так как удары по штанге могут нарушить плоскостность базы. Перед началом работы обязательна проверка нулевого показания: при совмещении базы с плоской поверхностью (например, поверочной плитой) шкала должна показывать 0. Регулировка нуля, если она предусмотрена, выполняется винтом на рамке. Вес 0,44 кг делает инструмент удобным для длительного использования без утомления рук.

Комплектация и упаковка

Поставка включает штангенглубиномер в упаковке, габариты которой составляют 100x30x250 мм, а общий вес — 0,50 кг. Это означает, что инструмент упакован с запасом для защиты при транспортировке. В комплект не входят дополнительные приспособления (например, удлинители или сменные опоры), поэтому для специфических задач (замеры в труднодоступных местах) может потребоваться дополнительное оснащение.
