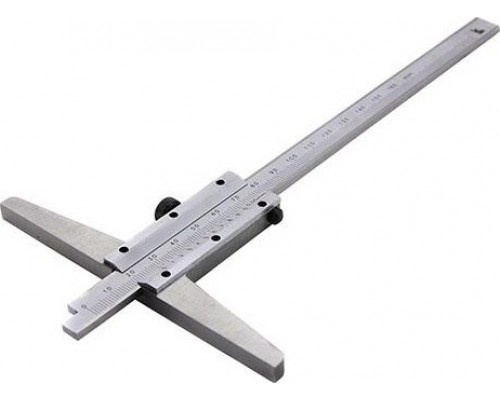

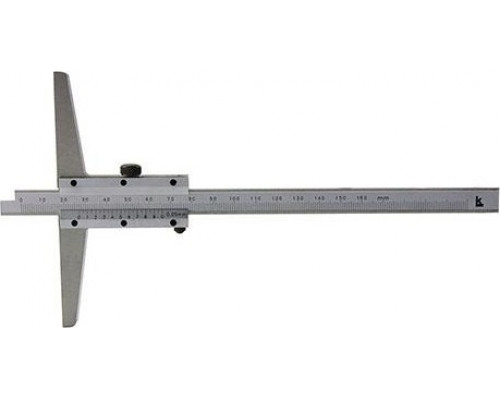

Штангенглубиномер КАЛИБРОН ШГ-630 102871

Назначение и сфера применения

Штангенглубиномер КАЛИБРОН ШГ-630 102871 — это измерительный инструмент для точного определения глубины пазов, отверстий, уступов и других внутренних элементов деталей. Модель с диапазоном измерений до 630 мм предназначена для работы с крупногабаритными заготовками, где требуется контроль глубины в условиях механической обработки, ремонта или контроля качества. Инструмент востребован в машиностроении, металлообработке, при изготовлении пресс-форм и штампов, а также в лабораториях, где важна повторяемость замеров на больших глубинах.

Ключевые особенности и практическая ценность

ШГ-630 оснащён нониусом с ценой деления 0,05 мм, что обеспечивает достаточную точность для большинства задач технического контроля. Это не электронный инструмент, поэтому он не требует батареек и не боится влажной среды или перепадов температур в пределах цеха. Основное преимущество — жёсткая конструкция штанги длиной 700 мм, которая позволяет выполнять замеры на полную глубину без изгиба или люфта. База инструмента (опорная плоскость) стабильно прилегает к поверхности детали, что критично при измерении глубоких и узких полостей.

При работе с этой моделью важно учитывать, что показания снимаются визуально по нониусу — это требует аккуратности и хорошего освещения, особенно при замерах в условиях вибрации или при недостаточном контакте с измеряемой поверхностью. Инструмент не предназначен для динамических измерений или работы в автоматизированных линиях без дополнительной фиксации.

Конструкция и эргономика

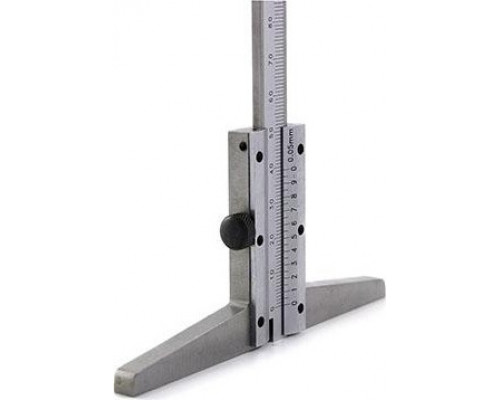

Корпус штангенглубиномера выполнен из инструментальной стали с износостойким покрытием, что обеспечивает долговечность шкалы и устойчивость к коррозии. Штанга имеет прямоугольное сечение — это предотвращает её проворот при замерах. Измерительная база (основание) имеет достаточную площадь для устойчивого контакта с плоскостью детали, но при работе с узкими или ступенчатыми поверхностями стоит проверять плотность прилегания. Рамка с нониусом перемещается плавно, с возможностью микрометрической подачи для точного позиционирования.

Габариты упаковки (100×30×700 мм) и вес 3 кг указывают на то, что инструмент требует аккуратного хранения — длинная штанга чувствительна к ударам и деформации. Рекомендуется использовать штатный футляр для предотвращения забоев на измерительных поверхностях.

Ограничения и рекомендации по выбору

Модель ШГ-630 102871 не оснащена цифровым отсчётом, поэтому не подходит для задач, где требуется автоматическая запись результатов или работа с большим массивом данных. Цена деления 0,05 мм достаточна для контроля допусков по 10-12 квалитетам точности, но для более высоких требований (0,01-0,02 мм) стоит рассматривать инструменты с микрометрической головкой или электронные аналоги. При выборе обратите внимание на состояние измерительных поверхностей базы и штанги — они должны быть без заусенцев и следов коррозии, так как это напрямую влияет на погрешность. Также проверьте плавность хода рамки и отсутствие люфта в направляющих.

Инструмент совместим со стандартными методами поверки и может быть откалиброван в любой метрологической лаборатории. Для длительного хранения рекомендуется смазывать направляющие тонким слоем технического масла и избегать контакта с агрессивными средами.
