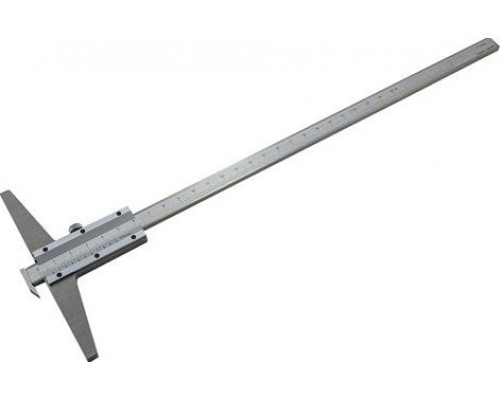

Штангенглубиномер с толщиномером (зацепом) КАЛИБРОН ШГ-300 162460

Измерение глубины и толщины: универсальный инструмент КАЛИБРОН ШГ-300

Штангенглубиномер с толщиномером (зацепом) КАЛИБРОН ШГ-300 162460 — это комбинированный измерительный инструмент, объединяющий функции глубиномера и толщиномера в одном корпусе. Модель предназначена для точного определения глубины пазов, отверстий, уступов, а также толщины стенок, выступов и других деталей, доступ к которым затруднён для стандартных штангенциркулей. Благодаря наличию зацепа (выступа на штанге) инструмент позволяет фиксировать и измерять элементы с узкими или глубокими проёмами, что делает его незаменимым при работе с листовыми материалами, корпусными деталями и сварными конструкциями.

Практическое значение цены деления 0,05 мм

Цена деления нониуса составляет 0,05 мм, что соответствует классу точности, достаточному для большинства слесарных, механических и контрольных операций. Такая дискретность позволяет уверенно фиксировать отклонения в пределах пяти сотых миллиметра — например, при проверке глубины посадочных гнёзд под подшипники, контроле толщины фланцев или измерении высоты буртиков. Для задач, не требующих микронной точности (как у электронных моделей с шагом 0,01 мм), этот инструмент даёт оптимальное сочетание надёжности механического отсчёта и приемлемой погрешности. При этом механический нониус не зависит от элементов питания и не боится влаги или запыления, что важно для работы в цеховых условиях.

Особенности конструкции и ограничения

Инструмент выполнен в классическом исполнении штангенглубиномера с плоским основанием (опорной пяткой) и выдвижной штанги. Зацеп на штанге позволяет выполнять измерения толщины, зацепляясь за край детали — это расширяет функционал, но требует аккуратности при совмещении измерительных поверхностей. Стоит учитывать, что:

• Максимальный диапазон измерений по глубине и толщине составляет 300 мм — это ограничивает применение для деталей с большими габаритами.


• Отсчёт показаний — механический, по нониусу, что исключает автоматическую запись данных и требует визуального считывания.


• Измерительные поверхности (пятка и штанга) имеют стандартную твёрдость, поэтому инструмент не предназначен для работы с твёрдыми абразивными материалами без риска износа.


• Вес 0,50 кг и габариты (310 мм в длину) делают его удобным для стационарного использования или периодических выездных замеров, но не для постоянного ношения в кармане.

Для каких задач подходит ШГ-300

Основное назначение — контроль глубины и толщины в условиях единичного и мелкосерийного производства, ремонта или настройки оснастки. Инструмент эффективен при:

• Измерении глубины глухих отверстий, пазов и канавок в корпусных деталях.


• Определении толщины стенок труб, профилей, листовых заготовок с труднодоступными внутренними поверхностями.


• Проверке высоты уступов, буртиков и проточек на валах и втулках.


• Контроле толщины сварных швов или наплавок (при условии доступа к краю детали).

Благодаря зацепу, инструмент позволяет измерять толщину даже в тех местах, где обычный штангенциркуль не может зафиксироваться — например, на краю выступающей части или в узкой щели. Однако для измерения внутренних диаметров или межосевых расстояний этот инструмент не предназначен.

На что обратить внимание при выборе

Перед использованием рекомендуется проверить плавность хода штанги — она должна перемещаться без люфтов и заеданий, с равномерным усилием. Нониус и шкала должны быть чёткими, без царапин и потёртостей, так как от их состояния напрямую зависит точность считывания. Важно убедиться, что опорная пятка и зацеп не имеют деформаций и забоин — даже незначительный износ измерительных поверхностей приводит к систематической погрешности. Также стоит учитывать, что для получения достоверных результатов инструмент требует периодической поверки и аккуратного хранения в футляре, исключающего удары и загрязнение направляющих.
