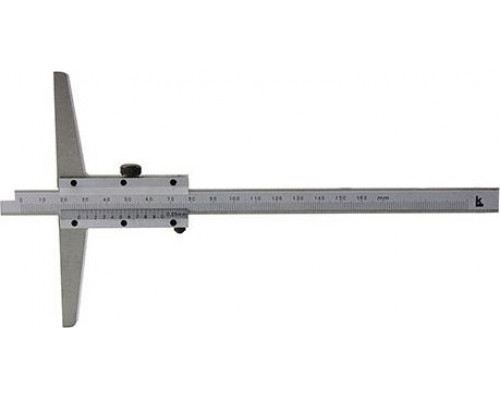

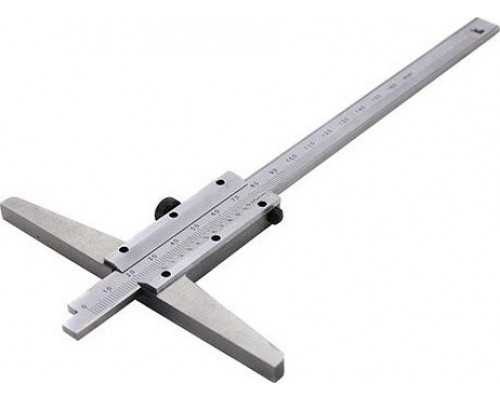

Штангенглубиномер КАЛИБРОН ШГ-500 101317

Точный контроль глубины в крупногабаритных деталях

Штангенглубиномер КАЛИБРОН ШГ-500 101317 — это специализированный измерительный инструмент, предназначенный для определения глубины пазов, выемок, отверстий и уступов в деталях с большими линейными размерами. Модель рассчитана на работу с диапазоном измерений до 500 мм, что делает её востребованной в условиях серийного и единичного производства, где требуется контроль глубоких и труднодоступных зон. Инструмент выполнен по классической схеме штангенглубиномера и оснащён нониусом для снятия показаний.

Практический смысл цены деления 0,05 мм

Цена деления в 0,05 мм (или 0,05 мм) определяет точность, с которой инструмент позволяет фиксировать результат. Для большинства задач механообработки, слесарных работ и контроля качества в машиностроении такая дискретность является оптимальной: она даёт достаточную точность для оценки соответствия допускам, но не требует избыточной аккуратности, свойственной микрометрическим приборам. На практике это означает, что оператор может уверенно различать шаги в 0,05 мм, что актуально при проверке глубины посадки, высоты буртиков или глубины сверления в деталях средней и крупной серии.

Конструктивные особенности и ограничения

Штангенглубиномер КАЛИБРОН ШГ-500 отличается увеличенной базой (ширина 210 мм, глубина 610 мм в упаковке), что связано с длиной штанги и размером опорной планки. Основные сильные стороны модели:

• Увеличенный диапазон измерений — 500 мм позволяет работать с деталями, где глубина превышает возможности стандартных инструментов (обычно 150–300 мм).


• Нониусная шкала — не требует источников питания, устойчива к вибрациям и перепадам температуры, что важно в цеховых условиях.

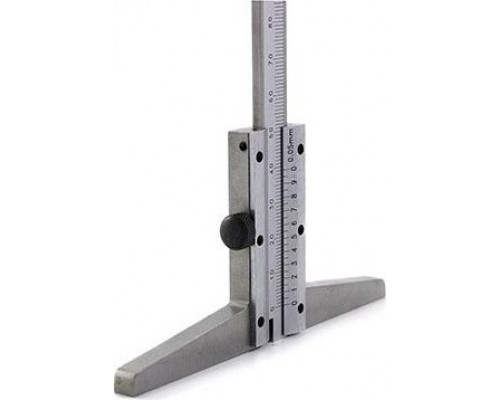

• Опорная планка — обеспечивает стабильную базу при установке на поверхность детали, минимизируя перекосы при измерении.

При этом важно учитывать ограничения: инструмент не является цифровым, поэтому снятие показаний требует визуального контроля и навыков работы с нониусом. Длина штанги (около 500 мм) накладывает ограничения на удобство использования в замкнутых пространствах — для измерения глубоких, но узких отверстий может потребоваться дополнительная аккуратность при позиционировании. Вес инструмента (0,69 кг без упаковки) делает его достаточно лёгким для длительной работы, но из-за длины штанги требуется твёрдая опора для исключения прогиба.

На что обратить внимание при выборе

При оценке пригодности модели для конкретных задач стоит учитывать несколько факторов:

• Диапазон измерений — 500 мм подходит для крупных деталей, но если глубина контролируемых зон редко превышает 200–300 мм, более компактный инструмент будет удобнее и точнее за счёт меньшей длины штанги.


• Тип шкалы — нониус с ценой деления 0,05 мм требует хорошего освещения и остроты зрения; для массового контроля может быть предпочтительнее цифровой аналог с большим дисплеем.


• Состояние опорной планки — плоскость планки должна быть чистой и не иметь забоин, иначе база будет нестабильной, что приведёт к погрешностям.


• Условия эксплуатации — инструмент предназначен для работы в сухих и чистых помещениях; попадание стружки, масла или охлаждающей жидкости на штангу и нониус ухудшает точность и долговечность.

Штангенглубиномер КАЛИБРОН ШГ-500 101317 — это надёжный инструмент для тех, кому требуется измерять глубину в диапазоне до полуметра с достаточной для большинства производственных задач точностью. Он не имеет цифровых функций, но выигрывает в автономности и устойчивости к внешним воздействиям.
