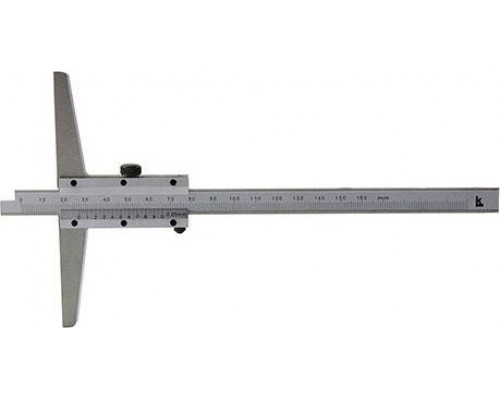

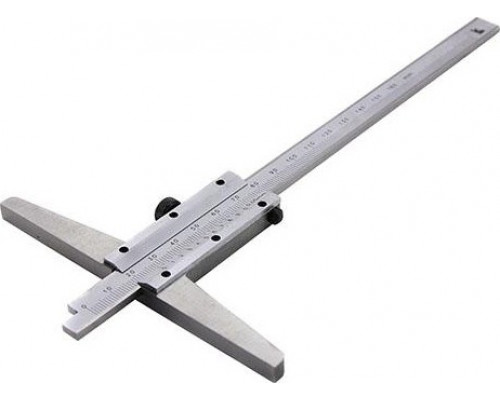

Штангенглубиномер КАЛИБРОН ШГ-400 70443

Назначение и сфера применения

Штангенглубиномер КАЛИБРОН ШГ-400 70443 — это измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов и других внутренних элементов деталей. Модель с диапазоном измерений до 400 мм ориентирована на работу с крупногабаритными заготовками, где требуется контроль значительных глубин. Инструмент востребован в механообработке, машиностроении, ремонтных мастерских и на производственных участках, где важна точность при измерении глубоких полостей.

Конструктивные особенности и точность

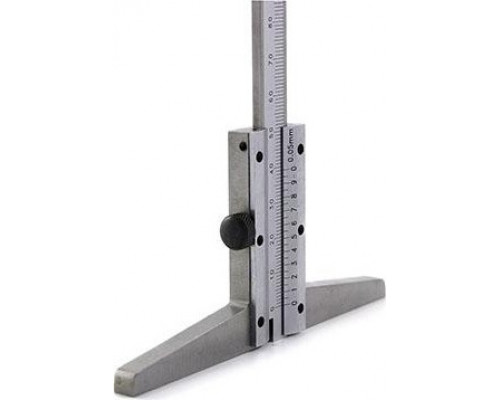

Штангенглубиномер оснащён шкалой с ценой деления 0,05 мм, что обеспечивает достаточную точность для большинства задач по контролю глубины. Такая дискретность позволяет фиксировать отклонения в пределах двух сотых миллиметра, что соответствует классу точности стандартных нониусных инструментов. Конструкция включает жёсткую рейку длиной 400 мм и подвижную рамку с измерительной базой, которая опирается на поверхность детали. Отсутствие электронных компонентов делает модель независимой от источников питания и устойчивой к вибрациям и перепадам температур.

Практические возможности и ограничения

Основное преимущество модели — возможность измерять глубину до 400 мм с приемлемой для механической обработки точностью. Инструмент подходит для контроля пазов в крупных корпусных деталях, глубины сверлений, высоты ступеней и расстояний до дна глухих отверстий. Однако следует учитывать, что нониусный отсчёт требует визуального считывания показаний, что может замедлять работу при серийных замерах. Для устойчивого результата необходимо обеспечить плотное прилегание опорной базы к поверхности детали и параллельность рейки оси измерения. При работе с вертикальными поверхностями или в труднодоступных местах может потребоваться дополнительная фиксация инструмента.

Особенности эксплуатации

Штангенглубиномер выполнен из инструментальной стали с измерительными поверхностями, устойчивыми к износу. Вес 0,69 кг делает его достаточно лёгким для перемещения по рабочей зоне, но при этом инструмент сохраняет жёсткость, необходимую для минимизации прогиба рейки при замерах. В комплект поставки входит футляр для хранения, защищающий шкалу от загрязнений и механических повреждений. Перед началом работы рекомендуется очистить измерительные поверхности и проверить нулевую установку — для этого базу прижимают к эталонной плоскости и совмещают нулевые риски. При выборе стоит обратить внимание на состояние нониуса: чёткость рисок и отсутствие люфта в рамке напрямую влияют на достоверность результатов.

На что обратить внимание при выборе

• Диапазон 400 мм подходит для деталей с глубиной до 380-390 мм, так как крайние миллиметры шкалы могут быть неудобны для точного отсчёта.


• Цена деления 0,05 мм достаточна для допусков по 7-8 квалитетам точности, но не подходит для прецизионных измерений (где требуется 0,01 мм).


• Инструмент не предназначен для измерения глубин с криволинейным дном или узких канавок — требуется плоская опорная поверхность.


• При длительном хранении в условиях повышенной влажности возможно появление коррозии, поэтому после работы инструмент следует протирать и смазывать тонким слоем масла.
