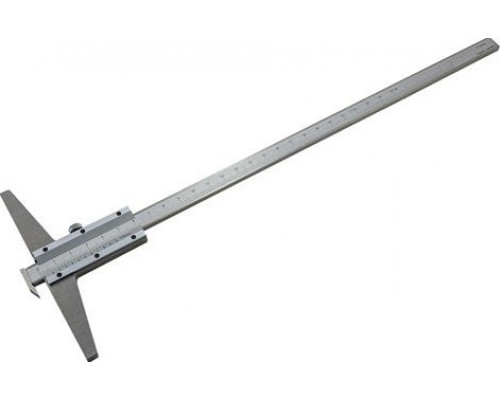

Штангенглубиномер с толщиномером (зацепом) КАЛИБРОН ШГ-1000 162464

Назначение и область применения

Штангенглубиномер с толщиномером (зацепом) КАЛИБРОН ШГ-1000 162464 — это комбинированный измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов, а также толщины стенок, выступов и других деталей, к которым возможен доступ с двух сторон. Модель с зацепом позволяет выполнять оба типа измерений без перестановки инструмента, что особенно удобно при контроле литых, сварных и штампованных заготовок, а также при работе с крупногабаритными деталями, где важна скорость и точность.

Конструктивные особенности и практический смысл

Инструмент оснащён зацепом (толщиномерной губкой), который расположен на тыльной стороне штанги. Это даёт возможность измерять толщину деталей, захватывая их между основной опорной плоскостью и выдвижным элементом. Основная функция — глубиномер — реализуется через выдвижную штангу, которая опирается на дно измеряемого углубления. Таким образом, одной моделью можно контролировать как глубину, так и толщину, что сокращает количество необходимых инструментов на рабочем месте.

Цена деления 0.05 мм определяет шаг отсчёта по нониусу. Это стандартная точность для универсальных штангенинструментов, достаточная для большинства задач в машиностроении, ремонте и производстве, где не требуется микрометрическая точность, но важен контроль в пределах десятых долей миллиметра. При этом инструмент не является прецизионным — для работ с допусками менее 0.1 мм рекомендуется использовать микрометры или индикаторы.

Особенности эксплуатации и ограничения

Модель ШГ-1000 рассчитана на измерение глубины до 1000 мм. Длина штанги (1300 мм в упаковке) указывает на значительную протяжённость инструмента, что накладывает ограничения на условия хранения и транспортировки. При работе с длинномерным глубиномером необходимо обеспечить жёсткую фиксацию детали и строго перпендикулярное положение штанги относительно плоскости измерения — даже небольшой перекос приводит к ошибке. Инструмент не предназначен для измерения в труднодоступных узких каналах с малым диаметром, так как толщина штанги может превышать ширину проёма.

Вес 3 кг делает инструмент стационарным в использовании — для точных замеров его рекомендуется устанавливать на опору или использовать в паре с координатным столом. При измерении толщины зацепом следует учитывать, что глубина захвата ограничена длиной выдвижной части, и для деталей с большим выступом может потребоваться другой тип инструмента (например, штангенциркуль с глубиномером).

Ключевые параметры для выбора

• Диапазон измерений: до 1000 мм по глубине — подходит для крупных узлов, корпусных деталей, глубоких пазов и отверстий.


• Цена деления 0.05 мм: обеспечивает достаточную точность для контроля допусков по 12–14 квалитетам, но не заменяет микрометр.


• Наличие зацепа: расширяет функционал — позволяет измерять толщину стенок, фланцев, рёбер жёсткости без смены инструмента.


• Габариты и вес: требуют устойчивого рабочего места и аккуратного обращения — инструмент не подходит для частых переносов и работы на весу.


• Производитель КАЛИБРОН: известен выпуском измерительного инструмента среднего ценового сегмента с металлическим нониусом и рамкой, что обеспечивает стабильность показаний при правильной эксплуатации.

Перед использованием рекомендуется проверить плавность хода рамки и отсутствие люфта, а также убедиться в чистоте измерительных поверхностей. Инструмент не имеет электронной индикации, поэтому снятие показаний требует навыка чтения нониуса, особенно при работе с длинной штангой, где визуальный контроль затруднён.
