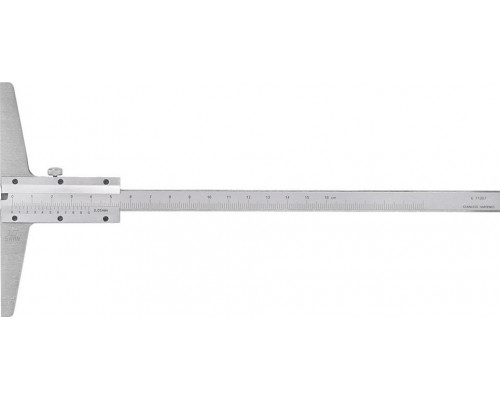

Штангенглубиномер с толщиномером (зацепом) SHAN ШГ 160 мм

Инструмент для точного измерения глубины и толщины

Штангенглубиномер с толщиномером (зацепом) SHAN ШГ 160 мм 135565 представляет собой комбинированный измерительный инструмент, предназначенный для определения глубины пазов, канавок, выступов и отверстий, а также для измерения толщины деталей с помощью специального зацепа. Модель с диапазоном до 160 мм и ценой деления 0.05 мм подходит для задач в машиностроении, слесарных работах, ремонте и контроле качества, где требуется высокая точность при работе с труднодоступными участками.

Ключевые особенности и практическое применение

Основное преимущество данной модели — наличие зацепа, который расширяет функциональность стандартного глубиномера. С его помощью можно измерять не только глубину, но и толщину стенок, выступов или других элементов, что особенно полезно при проверке деталей сложной формы. Диапазон измерения 160 мм позволяет работать с большинством типовых деталей средней величины, а цена деления 0.05 мм обеспечивает достаточную точность для большинства технических задач — например, при контроле глубины посадочных мест под подшипники или проверке толщины фланцев.

Инструмент выполнен по стандартной схеме штангенглубиномера с нониусом, что требует ручного снятия показаний. Это делает его надежным и независимым от источников питания, но предполагает навыки работы с нониусной шкалой для минимизации ошибок. При измерении глубины важно обеспечить перпендикулярность измерительной плоскости к поверхности детали, а при использовании зацепа — учитывать его геометрию и возможные ограничения по доступу к измеряемому участку.

Конструкция и ограничения

Модель SHAN ШГ 160 мм 135565 имеет компактные размеры и вес 0.46 кг, что делает ее удобной для использования в мастерских и на производственных участках. Однако стоит учитывать, что инструмент не имеет цифровой индикации, поэтому для точного считывания требуется хорошее освещение и аккуратность. При выборе обратите внимание на диапазон измерения: 160 мм — это максимальная глубина или толщина, которую можно измерить. Для более крупных деталей потребуется модель с большим диапазоном. Также важно проверять плавность хода рамки и отсутствие люфтов, так как это напрямую влияет на точность.

Инструмент поставляется без дополнительных аксессуаров в упаковке с габаритами 135x50x300 мм. Перед началом работы рекомендуется очистить измерительные поверхности от загрязнений и проверить нулевое положение. Благодаря комбинации функций глубиномера и толщиномера, эта модель является практичным решением для тех, кто часто сталкивается с задачами измерения в ограниченном пространстве.
