Штангенглубиномер с толщиномером (зацепом) SHAN ШГ 400 мм

Инструмент для точных измерений глубины и толщины: SHAN ШГ 400 мм

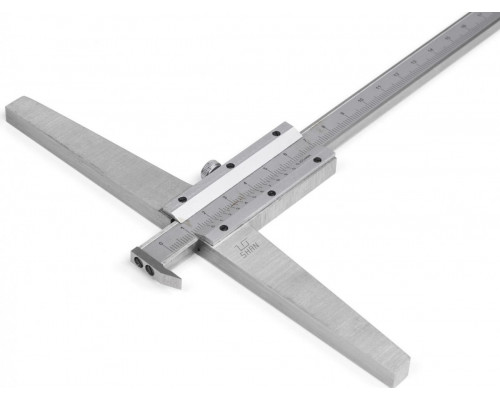

Штангенглубиномер SHAN ШГ 400 мм (артикул 343498) — это измерительный инструмент, объединяющий функции глубиномера и толщиномера благодаря наличию специального зацепа. Модель предназначена для профессионалов и мастеров, работающих с металлом, деревом, пластиком и другими твердыми материалами, где требуется высокая точность линейных измерений. Штангенглубиномер позволяет определять глубину пазов, отверстий, уступов, а также толщину стенок, выступов и других деталей, к которым сложно подобраться стандартным инструментом. Рабочий диапазон до 400 мм делает его пригодным для крупногабаритных заготовок и деталей.

Точность и дискретность измерений

Цена деления нониуса составляет 0,05 мм, что обеспечивает достаточную точность для большинства слесарных, столярных и контрольных операций. Это означает, что инструмент позволяет фиксировать размер с погрешностью до половины десятой доли миллиметра. Для задач, не требующих микрометрической точности (например, при подгонке деталей, контроле глубины сверления или толщины листового материала), такой дискретности более чем достаточно. Важно учитывать, что для получения стабильных показаний требуется чистая поверхность измеряемой детали и правильное прилегание опорной плоскости глубиномера.

Конструкция и особенности зацепа

Ключевая особенность модели — наличие зацепа (толщиномера), который расширяет функционал классического глубиномера. Зацеп выполнен в виде выступа на измерительной штанге, позволяющего выполнять замеры толщины деталей, а также глубины в труднодоступных местах, например, в узких пазах или за краями деталей. Без зацепа глубиномер может измерять только глубину от опорной плоскости до торца штанги. С зацепом появляется возможность измерять толщину стенок, выступов и других элементов, к которым можно подвести зацеп с двух сторон. Конструкция инструмента предполагает жесткое соединение штанги с зацепом, что исключает люфты при замерах.

Практические ограничения и рекомендации

При работе с инструментом следует учитывать несколько моментов. Во-первых, максимальная глубина измерения ограничена длиной штанги — 400 мм, но при использовании зацепа для измерения толщины деталь должна быть меньше этого размера. Во-вторых, точность показаний напрямую зависит от состояния измерительных поверхностей: они должны быть чистыми, без заусенцев и загрязнений. В-третьих, инструмент не предназначен для измерения мягких или деформируемых материалов (например, сырой древесины или тонкого пластика) без риска повреждения зацепа или искажения результата. Для получения корректных данных рекомендуется перед началом работы проверить нулевое положение инструмента, совместив опорную плоскость и торец штанги (или зацеп) на эталонной поверхности.

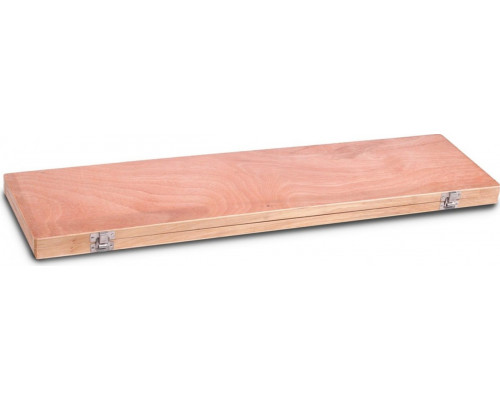

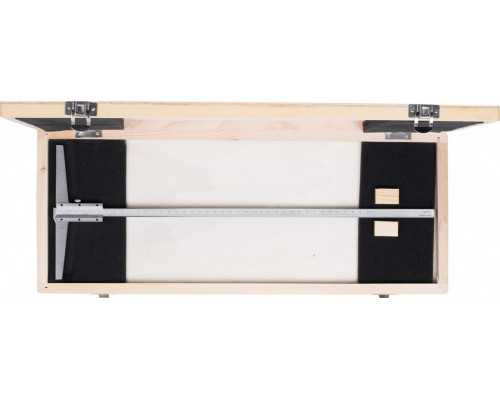

Комплектация и габариты

Инструмент поставляется в индивидуальной упаковке. Габариты упаковки (100×50×450 мм) и вес (1 кг) соответствуют длине штанги 400 мм и типовой конструкции штангенглубиномеров данного класса. В комплект входит сам штангенглубиномер с зацепом. Дополнительные аксессуары (чехол, смазка, сертификат) не предусмотрены производителем, что стоит учитывать при планировании хранения и транспортировки — инструмент требует аккуратного обращения и защиты от ударов и загрязнений.
