Штангенглубиномер SHAN ШГ 250 мм, 0,05 мм 123717

Назначение и принцип работы

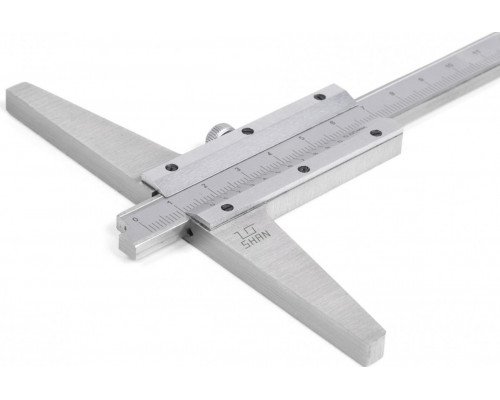

Штангенглубиномер SHAN ШГ 250 мм 0,05 123717 — это измерительный инструмент, предназначенный для определения глубины пазов, уступов, отверстий и других скрытых элементов в деталях. В отличие от штангенциркуля, который измеряет наружные и внутренние размеры, данная модель специализируется исключительно на глубине. Конструкция включает штангу с неподвижной измерительной базой и подвижную рамку с тонким стержнем-глубиномером. При установке базы на верхнюю кромку детали стержень опускается до дна полости, а значение считывается по нониусной шкале.

Ключевые характеристики и их практический смысл

Модель рассчитана на диапазон измерений до 250 мм, что позволяет работать с глубокими отверстиями, корпусами механизмов, литейными формами и заготовками средней величины. Цена деления нониуса 0,05 мм обеспечивает достаточную точность для большинства слесарных, токарных и контрольных операций — например, проверки глубины расточки, высоты буртика или посадки детали в гнездо. При этом важно понимать, что инструмент не предназначен для прецизионных измерений с микрометрической точностью (0,01 мм), но для стандартных задач в ремонте, машиностроении и столярном деле его возможностей более чем достаточно.

Конструктивные особенности и ограничения

Производитель SHAN использует классическую нониусную шкалу, которая не требует батареек и электроники, что делает инструмент надежным в условиях повышенной влажности, запыленности или при работе вне мастерской. Однако отсутствие цифрового дисплея накладывает ограничение: снятие показаний требует внимания и навыка чтения нониуса, особенно при плохом освещении. Измерительная база имеет плоскую опорную поверхность, что подходит для ровных плоскостей — на неровных или закругленных деталях результат может быть неточным. Глубиномерная штанга выполнена из металла, но её жёсткость не рассчитана на боковые нагрузки: инструмент предназначен только для вертикального погружения.

На что обратить внимание при выборе и эксплуатации

• Диапазон 250 мм — убедитесь, что глубина ваших деталей не превышает этого значения. Для более глубоких полостей потребуется модель с большим ходом штанги.


• Точность 0,05 мм — этого достаточно для контроля допусков по 7-8 квалитетам точности. Если требуется измерение с шагом 0,01 мм, выбирайте цифровой или микрометрический глубиномер.


• Нониусная шкала — инструмент не имеет электроники, поэтому не боится воды и масла, но требует регулярной очистки направляющих от стружки и грязи для сохранения плавности хода.

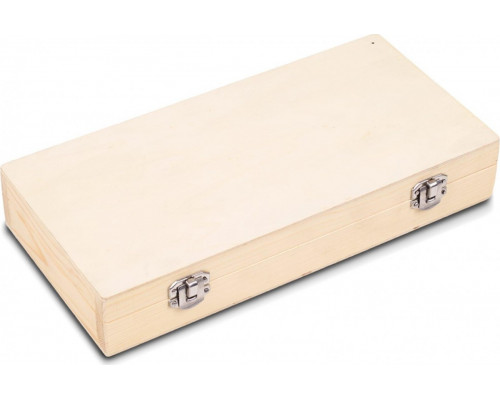

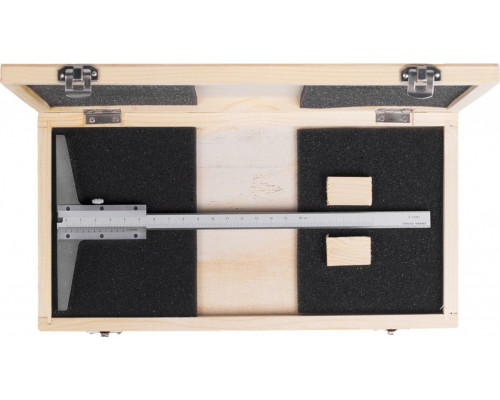

• Комплектация — в поставку входит только сам глубиномер. Для хранения рекомендуется приобрести чехол или кейс, чтобы избежать деформации штанги при ударах.


• Проверка перед работой — обязательно калибруйте инструмент по эталонной плоскости: при совмещении базы с ровной поверхностью показание должно быть строго 0,00 мм. Любое отклонение указывает на необходимость регулировки или износ.
