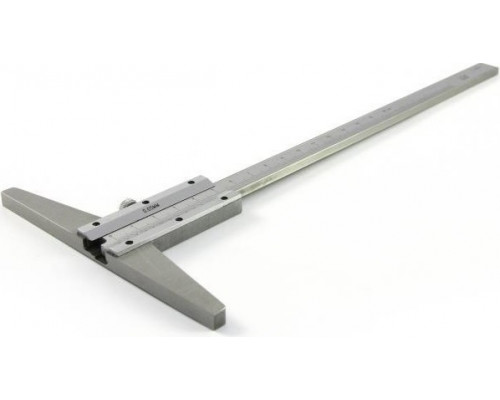

Штангенглубиномер SHAN ШГ 300 мм, 0.05 мм, 123718

Назначение и сфера применения

Штангенглубиномер SHAN ШГ 300 мм 0.05 123718 — это измерительный инструмент, предназначенный для определения глубины глухих отверстий, пазов, канавок, уступов и других углублений в деталях. Модель с диапазоном измерения до 300 мм и ценой деления 0.05 мм подходит для задач, где требуется контроль размеров в машиностроении, металлообработке, ремонтных мастерских и при проверке качества готовых изделий. Инструмент ориентирован на работу с плоскими поверхностями, обеспечивая точность, достаточную для большинства производственных операций, не связанных с прецизионными стандартами.

Конструктивные особенности и принцип работы

Штангенглубиномер состоит из штанги с нанесённой шкалой и подвижной рамки с нониусом. Измерение выполняется путём установки опорной плоскости рамки на край детали и опускания штанги до касания с дном углубления. Модель SHAN ШГ 300 мм 0.05 123718 оснащена нониусом с ценой деления 0.05 мм, что позволяет считывать показания с точностью до сотых долей миллиметра. Это практичное решение для контроля глубины в условиях, где не требуется микрометрическая точность, но важна надёжность и повторяемость результатов.

Практический смысл характеристик

Диапазон измерения 300 мм охватывает широкий спектр задач: от измерения неглубоких пазов до контроля глубоких отверстий в крупных деталях. Цена деления 0.05 мм обеспечивает достаточную разрешающую способность для большинства машиностроительных допусков, например, при обработке посадочных мест под подшипники или контроле глубины фрезерования. Важно учитывать, что точность измерения напрямую зависит от правильности установки инструмента и состояния опорной поверхности — она должна быть чистой и ровной.

Особенности эксплуатации и ограничения

При работе с моделью SHAN ШГ 300 мм 0.05 123718 следует учитывать несколько моментов:

• Инструмент предназначен для измерения глубины только на открытых участках — доступ к дну углубления должен быть свободным для штанги.


• При измерении глубоких отверстий с малым диаметром штанга может не поместиться, поэтому необходимо сверять её сечение с габаритами полости.


• Опорная плоскость рамки должна плотно прилегать к верхней кромке детали, иначе показания будут искажены.


• Цена деления 0.05 мм накладывает ограничение на использование в задачах с допусками менее 0.1 мм — для таких случаев требуется более точный инструмент.

Что важно при выборе

При оценке данной модели обратите внимание на жёсткость штанги и плавность хода рамки — от этого зависит удобство измерений. Габариты упаковки (400x100x50 мм) и вес 2 кг указывают на компактность инструмента, что удобно для хранения и транспортировки. Производитель SHAN известен выпуском доступных измерительных приборов, поэтому модель 123718 подходит для оснащения рабочих мест, где требуется баланс между ценой и функциональностью. Перед использованием рекомендуется проверить отсутствие люфтов и чёткость нанесения шкалы.
