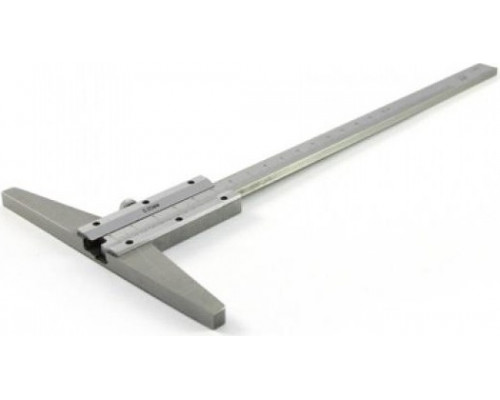

Штангенглубиномер SHAN ШГ 200 мм 123716

Измерение глубины с точностью до сотых долей миллиметра

Штангенглубиномер SHAN ШГ 200 мм 123716 — это инструмент для прямого измерения глубины отверстий, пазов, уступов, канавок и других внутренних элементов деталей. В отличие от штангенциркуля, который требует сложной установки и расчётов, эта модель позволяет получить точное значение глубины за одно касание. Рабочий диапазон до 200 мм охватывает большинство задач в слесарном деле, машиностроении и ремонтных работах, где требуется контроль параметров глубоких полостей.

Конструкция и принцип работы

Инструмент состоит из жёсткой штанги с измерительной базой и подвижной рамки с нониусом. База устанавливается на верхнюю кромку детали, а штанга опускается до касания с дном измеряемого углубления. Значение считывается по шкале штанги и нониусу. Благодаря цене деления 0,05 мм, оператор фиксирует разницу в две сотых миллиметра — этого достаточно для контроля посадок с зазором, глубины посадочных мест под подшипники или точной подгонки деталей.

Практические возможности и ограничения

Модель SHAN ШГ 200 мм подходит для измерения глубины в деталях из металла, пластика, дерева и других твёрдых материалов. Основные сценарии использования:

• Контроль глубины глухих отверстий и резьбовых гнёзд.


• Проверка высоты уступов и выборок в корпусных деталях.


• Измерение глубины пазов под шпонки, стопорные кольца и уплотнители.


• Определение глубины канавок в валах и втулках.

Важно учитывать, что для корректного измерения база должна плотно прилегать к опорной поверхности — на неровных, заусенчатых или мягких покрытиях возможна погрешность. Инструмент не предназначен для работы с жидкими или сыпучими средами, а также для измерения глубины в труднодоступных местах с узким входом (менее 10–12 мм), так как ширина штанги может не позволить опустить её до дна.

Особенности эксплуатации и выбора

При работе со штангенглубиномером SHAN ШГ 200 мм следует обратить внимание на несколько моментов. Измерительные поверхности (база и торец штанги) требуют защиты от ударов и царапин — даже небольшие повреждения снижают точность. Перед началом измерений необходимо очистить деталь и сам инструмент от стружки, масла и грязи. Нониусная шкала с ценой деления 0,05 мм читается при достаточном освещении, поэтому для работы в плохо освещённых условиях стоит предусмотреть дополнительный источник света. Вес инструмента около 1 кг делает его устойчивым при установке на деталь, но при длительном использовании может потребоваться фиксация рамки для исключения сдвига показаний. Выбирая эту модель, ориентируйтесь на максимальную глубину измерений (200 мм) и необходимую точность — для задач, где достаточно 0,1 мм, можно рассмотреть более простые варианты, но для работ с допусками до 0,05 мм этот инструмент обеспечивает надёжный результат.
