Штангенглубиномер с толщиномером (зацепом) SHAN ШГ 250 мм 343497

Универсальный инструмент для точных замеров глубины и толщины

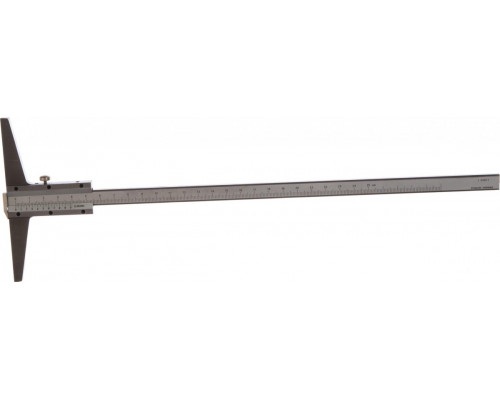

Штангенглубиномер с толщиномером (зацепом) SHAN ШГ 250 мм 343497 представляет собой комбинированный измерительный прибор, предназначенный для определения глубины пазов, отверстий, уступов, а также толщины деталей с выступающими элементами. Модель объединяет функции двух инструментов в одном корпусе, что делает её практичным решением для мастеров, работающих с металлом, деревом, пластиком и другими материалами. Основной диапазон измерений составляет 250 мм, что подходит для большинства задач в слесарном деле, мебельном производстве и ремонтных работах.

Конструкция и особенности зацепа

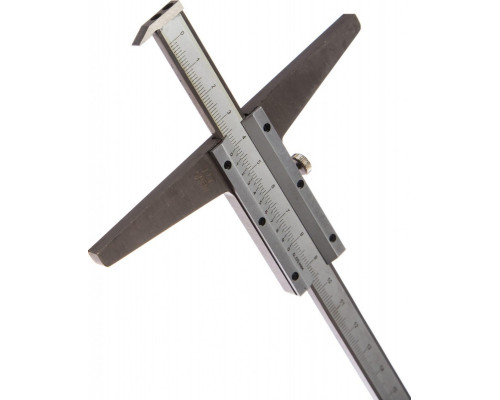

Главная отличительная черта модели — наличие зацепа (толщиномера), который закреплён на подвижной рамке. Эта деталь позволяет измерять толщину деталей с неровными краями, фланцами или выступами, где стандартная губка штангенциркуля не может обеспечить надёжный контакт. Зацеп выполнен как жёсткий выступ, который цепляется за край детали, обеспечивая фиксацию и точное снятие показаний. При этом основная функция глубиномера сохраняется: длинная штанга с плоским торцом опускается в измеряемую полость, а показания считываются по нониусной шкале.

Важно учитывать, что зацеп увеличивает габариты инструмента, что может ограничивать его применение в узких или глубоких отверстиях малого диаметра. Для стандартных замеров глубины без выступающих элементов зацеп не мешает, но при работе в стеснённых условиях стоит проверить, поместится ли рамка с зацепом в зону измерения.

Точность и цена деления

Цена деления нониуса составляет 0.05 мм, что соответствует классу точности, характерному для профессиональных штангенинструментов. Это значение означает, что оператор может уверенно различать шаг в 0.05 мм, что достаточно для большинства задач по контролю размеров в машиностроении, изготовлении оснастки и проверке посадок. Для более тонких работ (например, в прецизионной механике) может потребоваться инструмент с ценой деления 0.02 мм, но для ремонтных и производственных задач текущая точность является оптимальным балансом между стоимостью и возможностями.

При считывании показаний следует учитывать, что нониусная шкала требует аккуратного совмещения рисок и хорошего освещения. Инструмент не оснащён цифровым дисплеем, поэтому для быстрой работы без ошибок необходимы навыки работы с механическим нониусом.

Практические ограничения и рекомендации по эксплуатации

Инструмент рассчитан на измерение глубины до 250 мм, но реальная глубина, которую можно измерить, зависит от длины базы (основания) и конфигурации измеряемой детали. Для глубоких отверстий малого диаметра может потребоваться более узкая штанга. Зацеп, как уже упоминалось, увеличивает ширину рамки, поэтому при работе в пазах с шириной менее 30–40 мм возможны затруднения.

При выборе стоит обратить внимание на состояние измерительных поверхностей: штанга должна быть прямой, без заусенцев, а нониус — чётко нанесён. Инструмент требует бережного хранения в сухом месте, так как механические части чувствительны к коррозии. Регулярная очистка от стружки и масла продлевает срок службы.

Модель SHAN 343497 подходит для мастеров, которым нужен надёжный механический инструмент без электроники, способный работать в условиях повышенной загрязнённости или при отсутствии батареек. Комбинация глубиномера и толщиномера делает его универсальным помощником при изготовлении деталей с пазами, канавками и выступами, где требуется быстрая смена типа измерения без смены инструмента.
