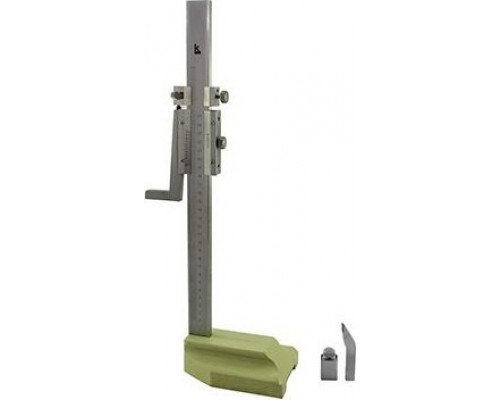

Штангенрейсмас КАЛИБРОН ШР-1600 (600-1600) 0.05 мм 119331

Назначение и сфера применения

Штангенрейсмас КАЛИБРОН ШР-1600 (600-1600) 0.05 119331 — это измерительный и разметочный инструмент для машиностроительных, металлообрабатывающих и ремонтных производств. Модель предназначена для выполнения точных измерений высоты деталей, а также для нанесения разметки на заготовки. Рабочий диапазон от 600 до 1600 мм позволяет обрабатывать крупногабаритные детали, что делает этот инструмент востребованным при работе с корпусными элементами, валами, плитами и другими изделиями, требующими высокой точности позиционирования.

Конструктивные особенности и точность

Основу инструмента составляет жесткая штанга с нанесенной шкалой, по которой перемещается рамка с измерительной или разметочной ножкой. Цена деления 0,05 мм обеспечивает достаточную точность для большинства машиностроительных задач — от контроля высоты до разметки отверстий и пазов. Нониус с матовым хромовым покрытием исключает блики, что улучшает считывание показаний при любом освещении. Рамка оснащена устройством тонкой настройки с микрометрическим винтом, что позволяет плавно и точно устанавливать ножку на требуемый размер без рывков и смещений.

Практические возможности и ограничения

Разметочная ножка выполнена из твердого сплава, что повышает износостойкость при работе с металлическими заготовками. Инструмент подходит для разметки на плоскостях и вертикальных поверхностях, а также для измерения высоты деталей относительно базовой плоскости. Важно учитывать, что диапазон измерения (max) 1600 мм означает возможность измерений до этой величины, но начальная точка отсчета — 600 мм, что связано с конструкцией штанги и необходимостью установки на основание. Это ограничение следует учитывать при выборе: для работы с деталями высотой менее 600 мм инструмент не подходит. Вес 3 кг делает штангенрейсмас достаточно тяжелым для устойчивости при разметке, но требует осторожности при переноске.

Особенности эксплуатации

Детали инструмента имеют антикоррозионное покрытие, что защищает от ржавчины в условиях цеховой влажности. Шкалы выполнены с матовым хромовым покрытием, которое не бликует и не стирается при интенсивном использовании. Соответствие ГОСТ 164-90 гарантирует стандартизированные параметры точности и надежности. При работе рекомендуется использовать поверочную плиту или другую ровную поверхность для установки основания. Инструмент не требует сложного обслуживания, но для сохранения точности необходимо избегать ударов и загрязнения измерительных поверхностей.

На что обратить внимание при выборе

Модель ШР-1600 с диапазоном 600-1600 мм и ценой деления 0,05 мм оптимальна для задач, где требуется высокая точность при работе с крупными деталями. Если в производстве преобладают детали высотой до 600 мм, стоит рассмотреть штангенрейсмасы с меньшим начальным диапазоном. Также важно учитывать, что инструмент не оснащен цифровым дисплеем — все показания снимаются визуально по шкале и нониусу, что требует навыков чтения нониуса. Твердосплавная ножка увеличивает ресурс, но при разметке мягких материалов (алюминий, пластик) может оставлять более глубокие риски, чем стальная.
