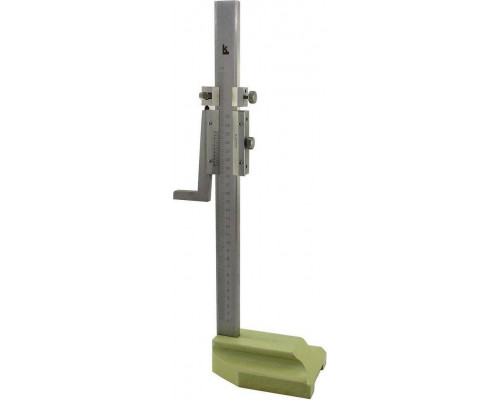

Штангенрейсмас КАЛИБРОН ШР-250 0.05 (70444)

Назначение и принцип работы

Штангенрейсмас КАЛИБРОН ШР-250 0.05 70444 — это прецизионный инструмент для измерения высоты и выполнения разметки на плоских поверхностях. Он применяется в слесарных и механообрабатывающих работах, где требуется переносить размеры с чертежа на заготовку или контролировать высотные параметры деталей. Модель с диапазоном до 250 мм подходит для работы с небольшими и средними узлами, корпусными деталями, фланцами и направляющими.

Конструктивные особенности

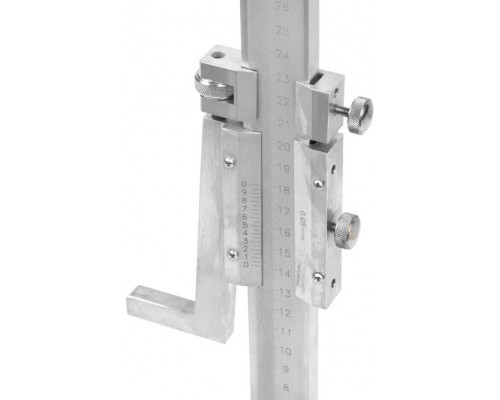

Инструмент построен на базе массивного чугунного основания, которое обеспечивает устойчивость при установке на поверочную плиту или стол. Благодаря весу основания (вся конструкция — 2,86 г, что соответствует легкому исполнению) штангенрейсмас не смещается в процессе разметки. По штанге с миллиметровой шкалой перемещается рамка с нониусом и сменной измерительной ножкой. Рамка оснащена микрометрической подачей для точной настройки на нужный размер — это ускоряет работу, когда требуется многократно выставлять одинаковые значения.

Все шкалы — основной и нониуса — имеют матовое хромовое покрытие, которое исключает блики при любом освещении. Это снижает вероятность ошибки считывания показаний, особенно при длительной работе в цеховых условиях.

Практические возможности и ограничения

Цена деления 0,05 мм позволяет выполнять измерения и разметку с точностью, достаточной для большинства машиностроительных операций: контроль высоты уступов, пазов, базовых плоскостей, а также нанесение параллельных линий. Однако для задач с допусками менее 0,1 мм рекомендуется использовать инструмент с нониусом 0,02 мм или электронные модели.

Диапазон 250 мм означает, что максимальная высота измеряемой или размечаемой детали не должна превышать 250 мм от опорной поверхности. При этом сама заготовка может быть крупнее — штангенрейсмас фиксирует только вертикальный размер от плиты до ножки.

Важно учитывать, что штангенрейсмас предназначен для работы на ровной твердой поверхности (поверочная плита, стол). На неровном или мягком основании точность теряется. Инструмент не рассчитан на измерение глубины или внутренних размеров — для этих задач существуют штангенциркули и глубиномеры.

Что важно при выборе

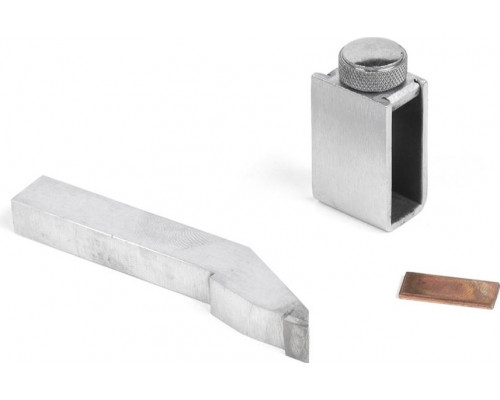

Модель КАЛИБРОН ШР-250 0.05 70444 внесена в госреестр средств измерений, что подтверждает ее соответствие метрологическим требованиям. При покупке стоит обратить внимание на комплектность: в базовой поставке обычно присутствует одна измерительная ножка (чаще всего заостренная для разметки). Если нужны дополнительные ножки с широкой опорной поверхностью или для разметки центров, их приобретают отдельно.

Также следует проверить плавность хода рамки по штанге и четкость совпадения нулевых штрихов нониуса при сомкнутых ножках — это косвенно указывает на отсутствие деформаций. Хранить инструмент рекомендуется в сухом месте, так как чугунное основание подвержено коррозии при высокой влажности.
