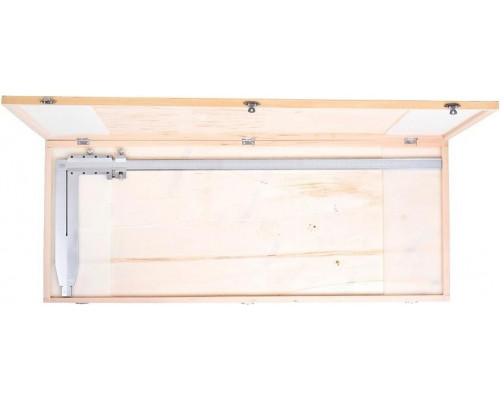

Штангенциркуль ЧИЗ ШЦ-3 1000 мм, губки 200 мм, 0,1 мм

Назначение и сфера применения

Штангенциркуль ЧИЗ ШЦ-3 с диапазоном измерения до 1000 мм — это крупногабаритный измерительный инструмент, предназначенный для определения наружных и внутренних размеров деталей, а также глубин. Модель ориентирована на работу с объектами, длина которых превышает возможности стандартных штангенциркулей (обычно до 300–500 мм). Основное применение — контроль размеров в машиностроении, металлообработке, при изготовлении крупных узлов, труб, профилей, а также в строительстве и ремонте, где требуется точность до десятых долей миллиметра.

Конструктивные особенности и практический смысл параметров

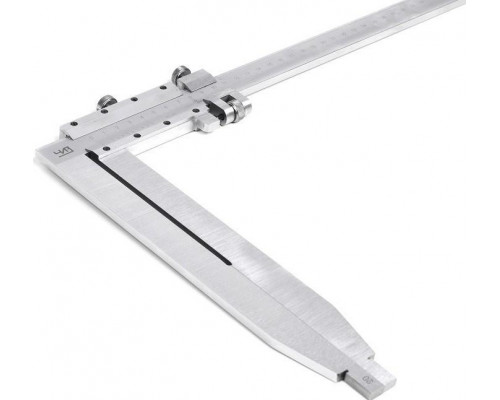

Модель ШЦ-3 отличается от классического исполнения увеличенной длиной штанги (1000 мм) и усиленными губками глубиной 200 мм. Это позволяет измерять детали с большим вылетом или сложной геометрией, например, внутренние полости глубоких отверстий или пазов. Размер шага 0,1 мм обеспечивает достаточную точность для большинства производственных задач, где не требуется микронная погрешность. При этом инструмент рассчитан на интенсивную эксплуатацию: корпус выполнен из износостойких материалов, а нониусная шкала нанесена четко, что исключает ошибки считывания при визуальном контроле.

Ограничения и особенности эксплуатации

Следует учитывать, что инструмент имеет значительные габариты и вес (15 кг), что делает его стационарным или требующим устойчивой опоры при измерениях. Для точного результата необходимо надежно фиксировать деталь и сам штангенциркуль, так как даже небольшое смещение при длине штанги в 1 метр приводит к заметным погрешностям. Измерение внутренних размеров выполняется с помощью верхних губок, которые имеют меньшую глубину захвата (стандартно около 20–30 мм), поэтому для глубоких отверстий потребуется дополнительный инструмент. Также важно помнить, что модель не является электронной — все показания снимаются визуально по нониусу, что требует аккуратности и хорошего освещения.

Практические возможности и рекомендации по выбору

Основное преимущество данной модели — возможность измерения деталей длиной до 1000 мм с точностью 0,1 мм без использования дополнительных приспособлений. Это особенно актуально при контроле линейных размеров крупных заготовок, проверке соосности или разметке. При выборе стоит обратить внимание на состояние измерительных поверхностей: они должны быть без забоин и следов коррозии, а ход рамки — плавным, без люфтов. Учитывая вес, для удобства работы рекомендуется использовать подставку или верстак с ровной поверхностью. Если ваши задачи ограничены деталями до 300–500 мм, более легкие модели ШЦ-1 или ШЦ-2 будут практичнее, но для крупных объектов этот инструмент становится незаменимым.

Комплектация и хранение

Инструмент поставляется без упаковки для длительного хранения (например, футляра), поэтому после использования его необходимо очищать от загрязнений и смазывать направляющие. Для защиты от коррозии рекомендуется хранить штангенциркуль в сухом месте, желательно в чехле или на специальной подставке, исключающей контакт с другими металлическими предметами. При транспортировке следует учитывать хрупкость штанги — удары могут привести к деформации и потере точности измерений.
