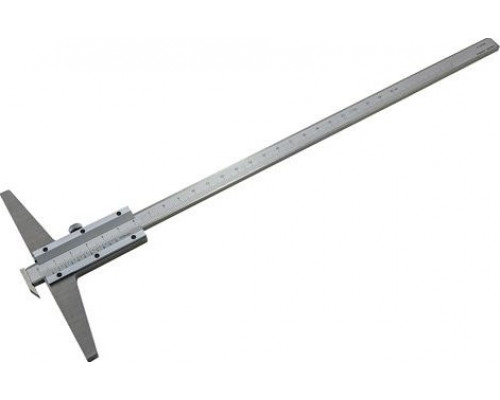

Штангенциркуль ЧИЗ ШЦ-II 1000 мм 0,05 с твердосплавными губками 129508

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-II 1000 0,05 представляет собой крупногабаритный измерительный инструмент второго типа (с двухсторонним расположением губок), предназначенный для выполнения наружных и внутренних измерений деталей с большими линейными размерами. Модель рассчитана на работу с объектами до 1000 мм, что делает её востребованной в машиностроении, металлообработке, при контроле сварных конструкций, трубопроводов, крупногабаритных валов и корпусных деталей. Отсутствие глубиномера в данной модификации компенсируется увеличенной длиной нижних губок (300 мм), что позволяет проводить измерения в труднодоступных местах и на значительном удалении от края детали.

Инструмент оснащён твёрдосплавными напайками на измерительных поверхностях, что существенно повышает износостойкость при работе с твёрдыми материалами (чугун, закалённая сталь, абразивные покрытия). Это практическое решение продлевает срок службы инструмента в условиях интенсивной эксплуатации и частых замеров.

Технические параметры и их практическое значение

Диапазон измерения от 0 до 1000 мм с шагом 0,05 мм (цена деления нониуса) обеспечивает достаточную точность для большинства производственных задач, где не требуется микрометрическая точность, но важна надёжная фиксация отклонений в пределах десятых долей миллиметра. Шаг 0,05 мм позволяет уверенно контролировать допуски по 7-8 квалитетам точности, что типично для сборочных операций, ремонтных работ и контроля габаритных размеров.

Класс точности 1 (по ГОСТ 166-89) гарантирует, что погрешность измерений не превышает установленных нормативов для инструментов данной группы. Внесение в Государственный реестр средств измерений подтверждает возможность официальной поверки и использования в целях сертификации продукции, что критично для предприятий, работающих по стандартам качества.

Ограничения и особенности эксплуатации

При работе с данной моделью важно учитывать значительный вес (2 кг) и габариты упаковки (1000x300x30 мм), что требует осторожного обращения и аккуратного хранения во избежание деформации штанги. Инструмент не предназначен для измерения глубоких пазов или отверстий малого диаметра — для этих задач потребуется штангенциркуль с глубиномером или иной тип измерителя.

Из-за большой длины нижних губок (300 мм) возможны ограничения при работе в стеснённых условиях. Перед использованием рекомендуется проверять параллельность губок и отсутствие люфта в рамке, особенно после интенсивной эксплуатации. Для сохранения точности необходима регулярная очистка измерительных поверхностей от загрязнений и смазка направляющих.

Сфера применения и практические рекомендации

Оптимальные задачи для данной модели:

• Измерение наружных диаметров крупных валов, труб и цилиндрических деталей.


• Контроль внутренних размеров корпусов, проточек и отверстий большого диаметра.


• Проверка зазоров, смещений и параллельности плоскостей на крупногабаритных узлах.


• Использование в условиях ремонтных мастерских, где требуется быстрый и надёжный замер без высокой точности до сотых долей миллиметра.

При выборе инструмента стоит обратить внимание на состояние нониуса — он должен быть чётко нанесён и легко читаться при рабочем освещении. Также важно проверить плавность хода рамки и отсутствие заеданий, особенно при перемещении по всей длине штанги. Инструмент не оснащён цифровым дисплеем, поэтому все показания считываются визуально, что требует определённого навыка и хорошего освещения рабочей зоны.
