Назначение и конструктивные особенности

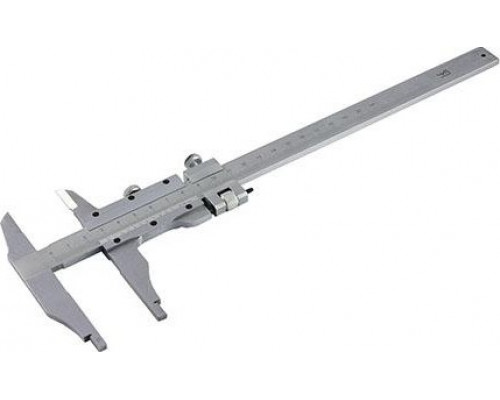

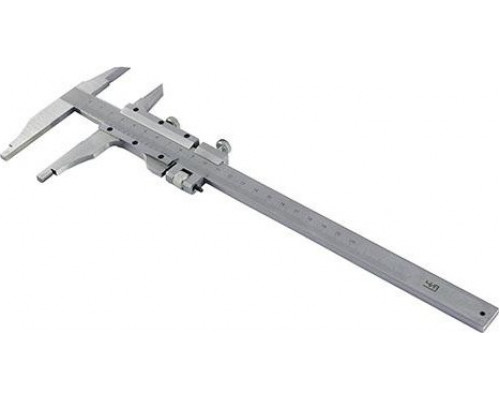

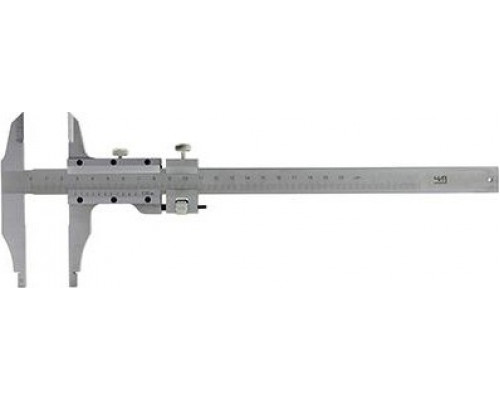

Штангенциркуль ЧИЗ ШЦ-II 400 0,05 — это инструмент второго типа (с двухсторонним расположением губок), предназначенный для измерения наружных и внутренних размеров деталей. Модель рассчитана на работу с крупногабаритными заготовками: максимальный диапазон измерения составляет 400 мм, что делает её востребованной в механообработке, машиностроении, ремонтных мастерских и на производственных участках, где требуется контроль габаритов деталей длиной до 40 см. В отличие от штангенциркулей первого типа, данная модификация не оснащена глубиномером — это конструктивное ограничение, которое стоит учитывать при выборе, если планируется измерение глубины пазов или отверстий.
Ключевые параметры и их практический смысл
Цена деления нониуса составляет 0,05 мм, что соответствует классу точности 1 по ГОСТ 166-89. Такая дискретность позволяет фиксировать размеры с погрешностью, приемлемой для большинства слесарных и токарных работ средней точности — например, при подгонке валов, втулок, шпоночных пазов или контроле зазоров. Для задач, требующих более высокой точности (до 0,01–0,02 мм), потребуется инструмент с микрометрической головкой или электронный штангенциркуль. Длина нижних губок составляет 150 мм — этого достаточно для захвата деталей с широкими поверхностями, но при измерении внутренних диаметров глубоких полостей может потребоваться дополнительная оснастка.
Материал и износостойкость
Модель оснащена твердосплавными напайками на измерительных поверхностях. Это существенно повышает ресурс инструмента при работе с абразивными материалами (чугун, закалённая сталь, керамика) и снижает риск быстрого износа губок. Твёрдый сплав сохраняет геометрию режущей кромки дольше, чем обычная инструментальная сталь, что особенно важно при частых замерах твёрдых заготовок. Однако следует помнить, что твёрдосплавные напайки более хрупки — при падении или ударе возможны сколы, поэтому инструмент требует аккуратного обращения.
Совместимость и метрологическая аттестация
Штангенциркуль внесён в Государственный реестр средств измерений (ГосРеестр СИ), что подтверждает его пригодность для официальных контрольных операций, включая приёмочный контроль, сертификацию продукции и поверку. Инструмент соответствует ГОСТ 166-89, что гарантирует взаимозаменяемость с другими штангенциркулями того же стандарта. При выборе важно учитывать, что модель не имеет глубиномера и не предназначена для измерения глубины — для этих целей потребуется отдельный инструмент (например, штангенглубиномер или штангенциркуль типа ШЦ-I).
Габариты и удобство работы
Размеры упаковки (150×30×400 мм) и вес 0,5 кг указывают на компактность инструмента относительно его рабочего диапазона. Длина штанги 400 мм делает штангенциркуль удобным для измерений на столе или верстаке, но для работы с крупногабаритными деталями может потребоваться дополнительная фиксация. Шаг 0,05 мм обеспечивает достаточно плавное перемещение рамки, однако при длительной работе с большим количеством замеров стоит учитывать, что механический нониус требует визуального считывания — в отличие от цифровых моделей, где показания отображаются на дисплее.
Характеристики
Габариты и вес
