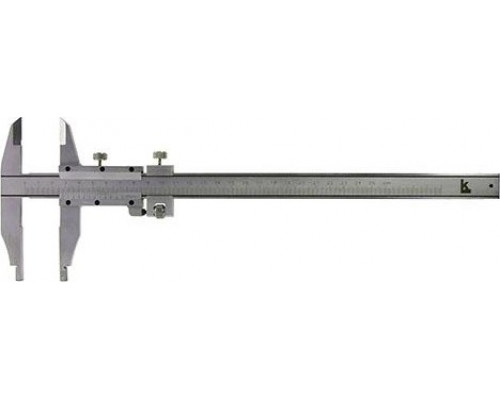

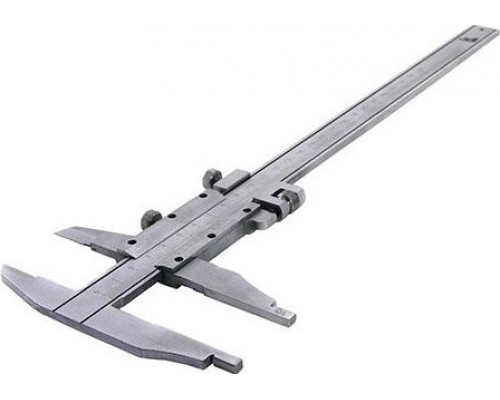

Штангенциркуль КАЛИБРОН ШЦ-II 0-250 мм, губки 60 мм, 0.02 мм, L 250 мм 71870

Назначение и конструктивные особенности

Штангенциркуль КАЛИБРОН ШЦ-II 0-250 (модель 71870) — это универсальный измерительный инструмент с диапазоном измерений от 0 до 250 мм и ценой деления нониуса 0,02 мм. Модель относится к типу ШЦ-II, что определяет её конструкцию: инструмент оснащён двумя парами губок — верхними для наружных измерений и разметки, и нижними для наружных и внутренних измерений, а также глубиномером. Корпус выполнен из инструментальной стали с антикоррозионным покрытием, шкалы штанги и нониуса имеют матовое хромовое покрытие для снижения бликов при работе. Инструмент соответствует ГОСТ 166-89 и внесён в Госреестр средств измерений № 57709-14.

Практические возможности и ограничения измерений

Благодаря вылету нижних губок для внутренних измерений 60 мм, инструмент позволяет измерять внутренние диаметры отверстий и пазов глубиной до 60 мм. Верхние губки с вылетом 36,5 мм предназначены для наружных измерений и разметочных работ — например, для переноса размеров на заготовку. Глубиномер (линейка глубины) даёт возможность измерять глубину пазов, уступов и отверстий до 250 мм. Погрешность при измерении глубины составляет 0,04 мм — это важно учитывать при работе с точными посадками.

Ограничения: инструмент не предназначен для измерений в условиях высокой влажности или агрессивных сред без дополнительной защиты. Для обеспечения заявленной точности (±0,04 мм для наружных и внутренних измерений) необходимо соблюдать температурный режим хранения и эксплуатации (обычно 20±5°C). Отклонение от плоскостности и параллельности измерительных поверхностей губок составляет 0 мм (в пределах допуска), а отклонение от параллельности поверхностей для внутренних измерений — 0,02 мм, что гарантирует стабильность результатов при правильной настройке.

Ключевые параметры для выбора

• Диапазон измерений: 0–250 мм — подходит для средних и крупных деталей, например, валов, корпусных элементов, труб.


• Цена деления нониуса 0,02 мм — обеспечивает достаточную точность для большинства машиностроительных и слесарных работ, но не заменяет микрометр для высокоточных допусков.


• Погрешность ±0,04 мм — соответствует классу точности 2 по ГОСТ 166-89, что типично для универсальных штангенциркулей данного типа.


• Шаг измерения 0,05 мм — указывает на дискретность отсчёта по нониусу, что упрощает считывание показаний при отсутствии цифрового дисплея.


• Вылет губок: 60 мм для внутренних и 36,5 мм для наружных измерений — позволяет работать с деталями различной конфигурации, но для глубоких отверстий потребуется иной инструмент.

Особенности эксплуатации и ухода

Инструмент требует аккуратного обращения: после каждого использования рекомендуется очищать измерительные поверхности от загрязнений и смазывать их тонким слоем технического масла для предотвращения коррозии. Хранить штангенциркуль следует в сухом месте, желательно в футляре (входит в комплект поставки, размеры упаковки: 405×150×30 мм, вес 0,88 кг). Перед началом работы необходимо проверять нулевое положение — при сомкнутых губках нулевые отметки штанги и нониуса должны совпадать. При смещении нуля требуется регулировка, которую рекомендуется доверять специалисту.
