Назначение и конструктивные особенности

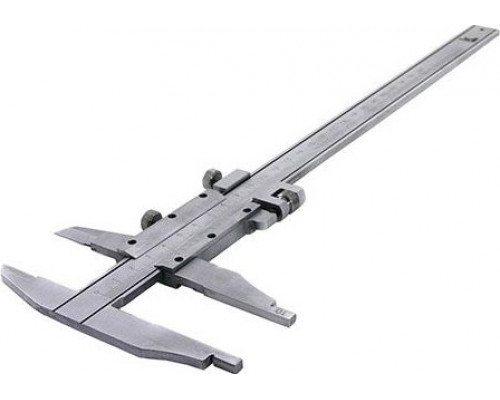

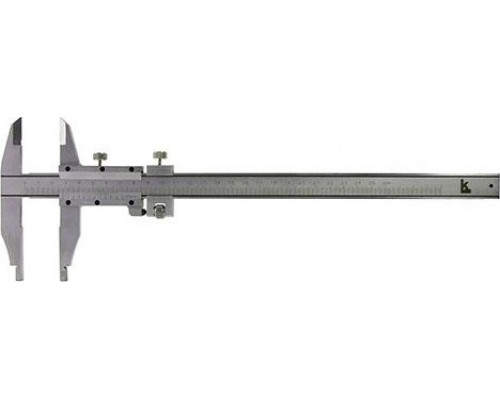

Штангенциркуль КАЛИБРОН ШЦ-II 74629 — это универсальный измерительный инструмент с диапазоном 0–160 мм и ценой деления нониуса 0,1 мм. Модель относится к типу ШЦ-II, что означает наличие двух пар губок: верхних для наружных измерений и разметки, а также нижних для внутренних измерений. Инструмент оснащён глубиномером, что позволяет выполнять три типа замеров одним устройством. Корпус имеет матовое хромовое покрытие шкал, снижающее блики при работе в условиях яркого освещения, и антикоррозионную обработку деталей, что продлевает срок службы при интенсивной эксплуатации.
Практический смысл ключевых параметров
Погрешность ±0,05 мм для диапазона 0–160 мм характерна для инструментов с нониусом 0,1 мм и указывает на стабильность показаний при соблюдении правил измерения. Вылет губок для внутренних измерений составляет 60 мм — это позволяет измерять внутренние диаметры или расстояния в глубоких пазах, например, в деталях с узкими отверстиями или корпусных элементах. Вылет наружных губок 36,5 мм достаточен для работы с большинством стандартных заготовок, включая валы, пластины и фланцы.
Отклонение от плоскостности и параллельности измерительных поверхностей губок составляет 0,01 мм для наружных и 0,02 мм для внутренних — эти значения гарантируют равномерный контакт с деталью и минимизируют погрешность, связанную с перекосом инструмента. Погрешность при измерении глубины (0,1 мм) соответствует классу точности и не требует дополнительной коррекции для большинства задач в машиностроении и ремонте.
Особенности эксплуатации и ограничения
Инструмент соответствует ГОСТ 166-89 и внесён в Госреестр средств измерений (№ 57709-14), что подтверждает его пригодность для производственного контроля и сертификации продукции. Однако следует учитывать, что модель не имеет цифрового отсчёта — все показания считываются визуально с нониуса, что требует навыка и внимания при работе с мелкими делениями. Шаг 0,1 мм подходит для измерений с точностью до десятых долей миллиметра; для более высоких требований (до 0,01 мм) потребуется инструмент с нониусом 0,05 мм или электронный аналог.
Губки для внутренних измерений имеют скошенные кромки, что удобно для замера диаметров в отверстиях, но не предназначены для работы с мягкими материалами (алюминий, пластик) без риска оставить царапины. Глубиномер выдвигается из торца штанги, его длина ограничена диапазоном 160 мм, поэтому для глубоких пазов или отверстий более 160 мм потребуется другой инструмент.
Комплектация и упаковка
Штангенциркуль поставляется в картонной упаковке с габаритами 100×30×170 мм и массой 0,40 кг. В комплект входит сам инструмент без дополнительных аксессуаров (например, футляра или сменных губок). Рекомендуется хранить его в сухом месте и периодически очищать измерительные поверхности от загрязнений для сохранения точности.
Характеристики
Габариты и вес
