Назначение и сфера применения

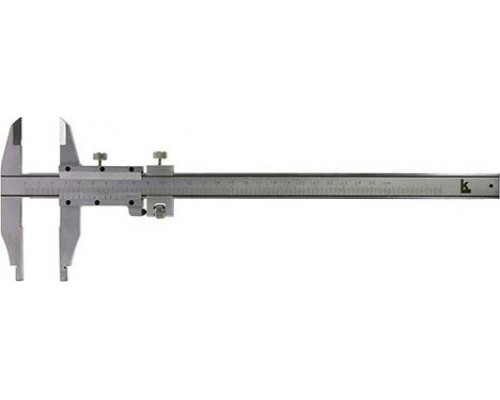

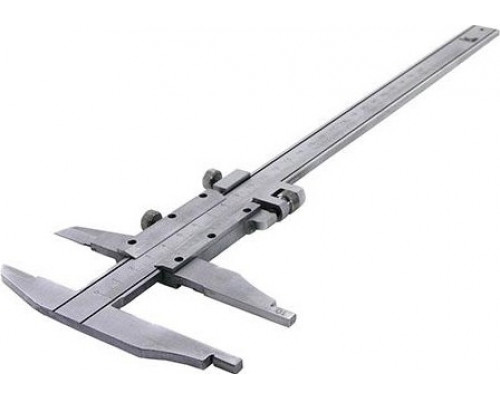

Штангенциркуль КАЛИБРОН ШЦ-II 0-320 мм (модель 74630) — это универсальный измерительный инструмент с нониусом, предназначенный для определения наружных, внутренних размеров и глубины. Модель относится к типу ШЦ-II, что подразумевает наличие двух пар губок: верхних (для наружных измерений и разметки) и нижних (для внутренних измерений). Диапазон измерения до 320 мм позволяет работать с крупными деталями, корпусами, заготовками и узлами в машиностроении, металлообработке, ремонтных мастерских и на производстве. Инструмент внесен в Госреестр средств измерений (№ 57709-14), что подтверждает его пригодность для контрольных операций и сертификации продукции.
Конструктивные особенности и точность
Штангенциркуль оснащен шкалой с ценой деления нониуса 0,05 мм, что позволяет фиксировать размеры с точностью до сотых долей миллиметра. Погрешность при измерении наружных и внутренних размеров составляет ±0,05 мм — это стандартный класс точности для инструментов данного типа и диапазона. При измерении глубины погрешность увеличивается до 0,07 мм, что связано с конструкцией глубиномера. Отклонение от плоскостности и параллельности измерительных поверхностей губок не превышает 0,01 мм, а для губок для внутренних измерений — 0,02 мм. Эти параметры обеспечивают стабильный контакт с деталью и минимизируют ошибки при повторных замерах.
Практические возможности и ограничения
Нижние губки имеют вылет 60 мм, что позволяет измерять внутренние диаметры отверстий и пазов на глубине до 60 мм от края детали. Верхние губки с вылетом 36,5 мм предназначены для наружных измерений и разметочных работ — их заостренная форма удобна для нанесения рисок на металл. Шаг измерения (цена деления штанги) составляет 0,1 мм, но благодаря нониусу можно считывать показания с дискретностью 0,05 мм. Ограничение: инструмент не оснащен цифровым дисплеем, поэтому требует внимательного считывания показаний и навыка работы с нониусом. При измерении глубины следует учитывать, что глубиномер выдвигается из торца штанги, и его точность ниже, чем у губок.
Качество изготовления и покрытие
Корпус и губки штангенциркуля имеют антикоррозионное покрытие, защищающее от ржавчины при работе в условиях повышенной влажности или контакта с охлаждающими жидкостями. Шкала штанги и нониус выполнены с матовым хромовым покрытием, которое уменьшает блики и улучшает читаемость при любом освещении. Инструмент соответствует ГОСТ 166-89, что гарантирует стабильность геометрии и износостойкость. Вес 2 кг указывает на массивную конструкцию — это обеспечивает жесткость при измерении крупных деталей, но требует устойчивой руки или фиксации инструмента в тисках для точных замеров.
На что обратить внимание при выборе
Модель подходит для задач, где требуется высокая точность (до 0,05 мм) и большой диапазон измерений. Однако при работе с мелкими деталями (до 50 мм) удобнее использовать штангенциркуль с меньшей длиной штанги — он легче и проще в позиционировании. Для глубины более 60 мм потребуется другой инструмент, так как вылет губок ограничен. При выборе важно проверить плавность хода рамки и отсутствие люфта — это влияет на повторяемость замеров. Инструмент поставляется без футляра, поэтому для хранения и транспортировки рекомендуется приобрести чехол или жесткий кейс, чтобы избежать деформации губок.
Характеристики
Габариты и вес
