Скоба рычажная SHAN СР-25 0.001 136295

Назначение и конструкция

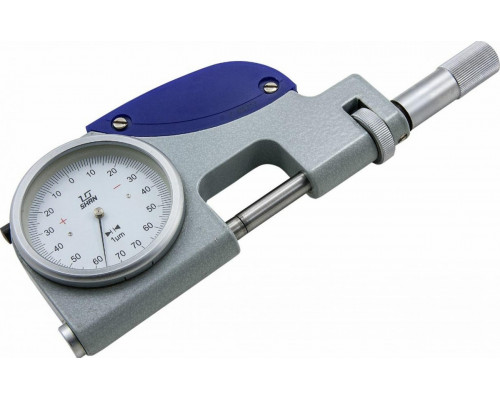

Скоба рычажная SHAN СР-25 0.001 136295 представляет собой прецизионный измерительный инструмент, предназначенный для высокоточных наружных измерений. Модель относится к классу рычажных скоб, которые отличаются от стандартных микрометров наличием отсчётного устройства с увеличенной ценой деления. Это позволяет оператору быстрее и точнее фиксировать отклонения от номинального размера, что критично при контроле деталей в серийном и мелкосерийном производстве. Конструкция включает жёсткую скобу, измерительные пятки и рычажно-зубчатый механизм, передающий перемещение подвижной пятки на циферблатный индикатор.

Ключевые особенности и точность

Главная особенность данной модели — шаг измерения 0.001 мм (1 мкм). Такая дискретность позволяет выявлять микронные отклонения, недоступные для обычных микрометров с ценой деления 0.01 мм. Это делает скобу пригодной для работы с деталями, где допуски измеряются единицами микрометров — например, в приборостроении, производстве подшипников, пресс-форм или компонентов гидравлики. Рычажный механизм обеспечивает постоянное измерительное усилие, исключая влияние человеческого фактора на результат. Циферблат с чёткой шкалой упрощает считывание показаний, особенно при проверке большого количества однотипных деталей.

Практические возможности и ограничения

Скоба рассчитана на измерение наружных размеров до 25 мм. Диапазон охватывает наиболее востребованные в точном машиностроении диаметры валов, осей, втулок и калибров. При этом важно учитывать, что инструмент требует настройки по эталону (концевым мерам длины) перед началом работы, так как он показывает не абсолютное значение, а отклонение от заданного размера. Это стандартная практика для всех рычажных скоб, но новичкам стоит помнить о необходимости иметь набор мер для калибровки. Ограничением также является фиксированный диапазон — модель не подходит для измерения деталей крупнее 25 мм, и для других размеров потребуется скоба с соответствующим диапазоном.

Что стоит учесть при выборе

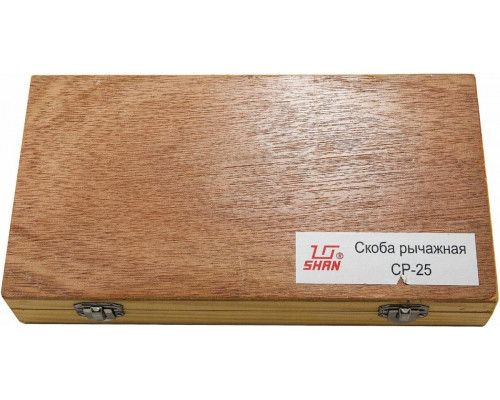

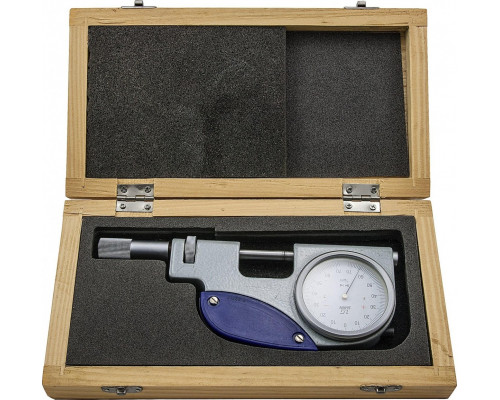

При принятии решения о приобретении SHAN СР-25 0.001 136295 следует обратить внимание на несколько моментов. Во-первых, инструмент предназначен для чистых, неабразивных поверхностей — попадание стружки или грязи на измерительные пятки исказит показания. Во-вторых, высокая точность требует аккуратного обращения и хранения в футляре, защищающем от ударов и влаги. В-третьих, модель не оснащена цифровым выходом, поэтому данные с циферблата считываются визуально — это стоит учитывать, если требуется автоматизированный сбор результатов измерений. Комплектация, как правило, включает только саму скобу и упаковку, поэтому эталонные меры и ключ для настройки приобретаются отдельно.
