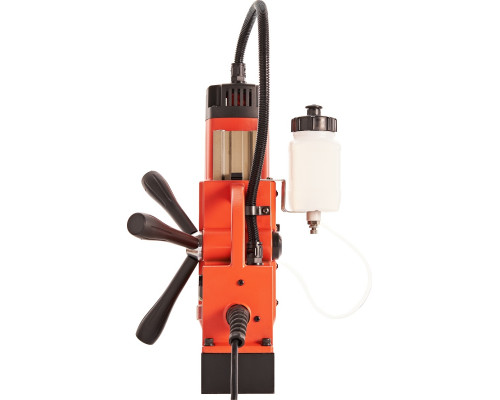

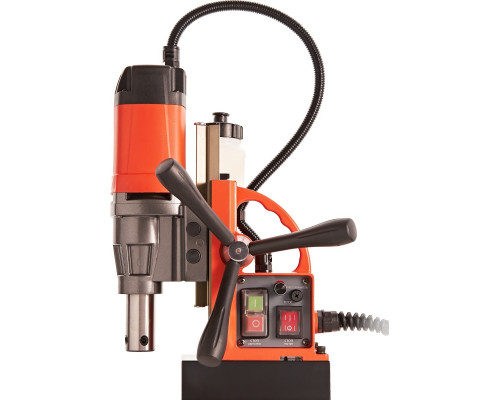

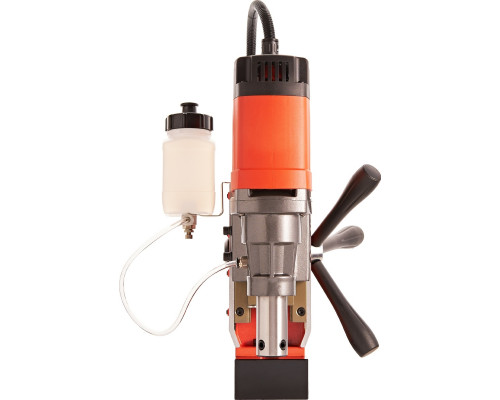

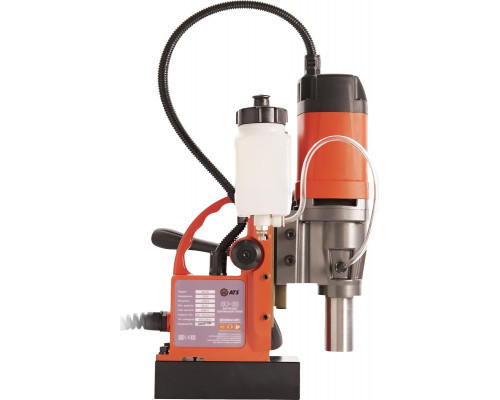

Станок сверлильный на магнитной подошве AT-S SU-30

Компактный магнитный станок для высотных работ и небольших производств

Сверлильный станок на магнитной подошве AT-S SU-30 — это лёгкая и манёвренная модель, предназначенная для сверления отверстий в металле с использованием корончатых и спиральных свёрл. Благодаря малому весу (10 кг без упаковки) и компактным габаритам, станок удобен для работы на высоте, в условиях ограниченного пространства или при необходимости частого перемещения между объектами. Модель ориентирована на задачи, где не требуется максимальная мощность, но важны точность, надёжность фиксации и удобство настройки.

Конструкция и практические возможности

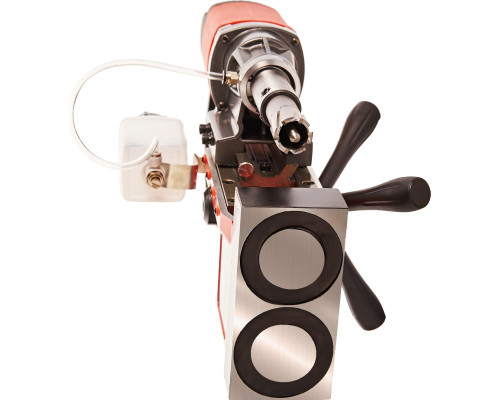

Основу станка составляет магнитное основание с прижимной силой 8000 Н. Этого достаточно для надёжной фиксации на горизонтальных и вертикальных металлических поверхностях, однако для работы на потолке или наклонных плоскостях с вибрацией стоит дополнительно оценить запас сцепления. Габариты основания (165х82х45 мм) позволяют устанавливать станок на узкие балки или профили.

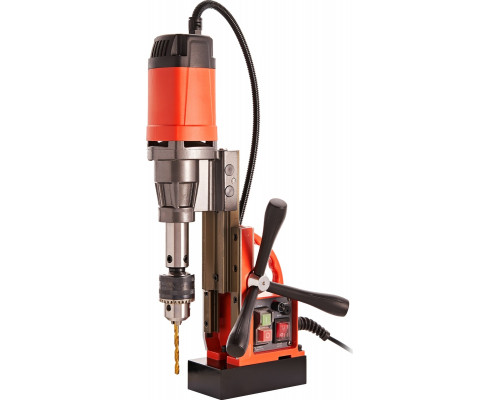

Шпиндель с конусом Weldon 19 обеспечивает совместимость с корончатыми свёрлами диаметром до 30 мм. В комплекте идёт кулачковый патрон для спиральных свёрл с цилиндрическим хвостовиком, что расширяет сферу применения. Частота вращения шпинделя регулируется плавно в диапазоне от 200 об/мин, что позволяет подбирать режим под тип и толщину металла.

Особенность модели — возможность перемещения шпинделя по направляющей. Ход пиноли составляет 218 мм, при этом рабочий ход — 100 мм. Шпиндель можно поднять на 195 мм от основания магнита для установки длинной оснастки или опустить на 23 мм ниже подошвы, что удобно при сверлении в углублениях или на неровных поверхностях. Двойной ласточкин хвост направляющей повышает жёсткость конструкции при работе с удлинёнными свёрлами.

Система подачи СОЖ

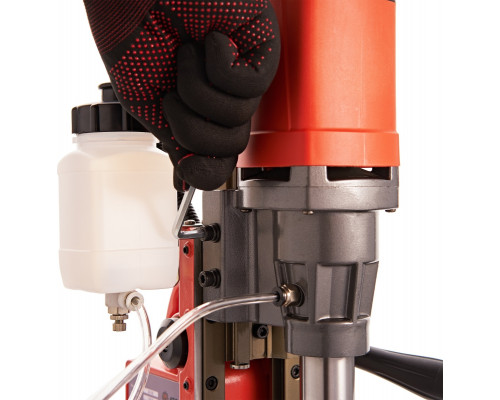

Станок оснащён встроенной системой подачи смазочно-охлаждающей жидкости (СОЖ) через внутренний канал шпинделя. Жидкость поступает из встроенного бачка непосредственно в зону резания, что улучшает отвод тепла и продлевает срок службы корончатого сверла. Подача активируется автоматически при нажатии штифта, который утапливается внутрь во время сверления. Максимальная глубина, на которую штифт уходит внутрь — 35 мм, после чего его можно извлечь и продолжить сверление до 110 мм. Это важно учитывать при планировании глубоких отверстий: на этапе до 35 мм СОЖ подаётся активно, затем охлаждение обеспечивается только за счёт остатков жидкости и естественного теплообмена.

Преимущества модели

• Малый вес (10 кг) и компактные размеры — подходит для высотных работ и транспортировки.


• Возможность регулировки положения шпинделя по высоте и вынос ниже основания магнита на 23 мм.

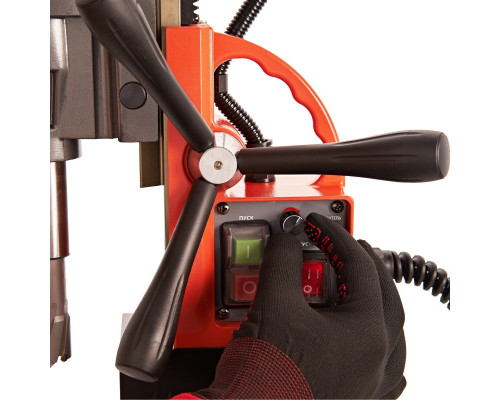

• Плавная регулировка оборотов для подбора оптимального режима сверления.


• Встроенная система подачи СОЖ с бачком — улучшает охлаждение и качество реза.


• Совместимость с корончатыми свёрлами Weldon 19 (до 30 мм) и спиральными свёрлами через кулачковый патрон.


• Двойной ласточкин хвост направляющей — повышает жёсткость при использовании удлинённой оснастки.

На что обратить внимание

• Прижимная сила 8000 Н достаточна для большинства задач, но при работе на вертикальных поверхностях с сильной вибрацией или на потолке рекомендуется проверить надёжность фиксации на конкретной толщине металла.


• Максимальный диаметр сверления корончатыми свёрлами — 30 мм. Для спиральных свёрл диаметр ограничен возможностями кулачкового патрона (в комплекте), точные пределы уточняйте по характеристикам патрона.


• Система СОЖ эффективна на глубине до 35 мм, при сверлении глубже 35 мм охлаждение ухудшается — это важно для длительных операций.


• Станок работает от сети 230 В, мощность 1100 Вт — для подключения требуется стандартная розетка, но учитывайте длину кабеля при работе на высоте.


• Шпиндель Weldon 19 несовместим с оснасткой на другие конусы (например, Weldon 22 или 32) без переходников.

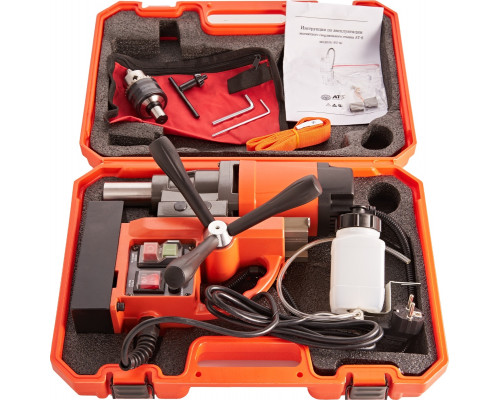

Комплектация

• Станок сверлильный на магнитной подошве AT-S SU-30.


• Кулачковый патрон для спиральных свёрл с цилиндрическим хвостовиком.


• Встроенный бачок для СОЖ.


• Упаковка (габариты 345х470х140 мм, вес 14 кг).
