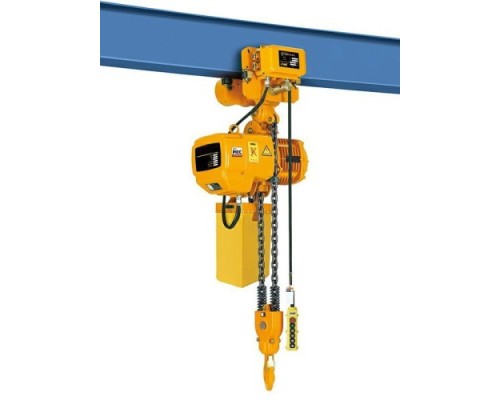

Таль электрическая цепная TOR ТЭЦП 2 т 6 м двухскоростная 380В

Электрическая цепная таль с приводной тележкой для интенсивных работ

Модель TOR ТЭЦП (HHBD02-02T) — это передвижная электрическая таль, предназначенная для механизации подъема и транспортировки грузов в условиях цехов, складов, строительных площадок и логистических терминалов. Её ключевая особенность — интегрированная тележка с электроприводом, которая превращает устройство в полноценный мостовой кран для однопролётных систем. Оборудование рассчитано на регулярную работу с грузами до 2 тонн, обеспечивая точное позиционирование и сохранность материалов за счёт стабильного подъема без смещения.

Конструкция и принцип работы

Таль построена на основе цепного механизма с литейно-цилиндрическим редуктором. Такая конструкция обеспечивает высокий КПД, надёжность и плавность хода. Электрический привод тележки позволяет перемещать груз вдоль подкранового пути — двутавровой балки шириной от 82 до 178 мм. Это означает, что оператор с помощью пульта управления может не только поднимать и опускать груз, но и перемещать его в горизонтальной плоскости по всей длине балки, что значительно расширяет рабочую зону без привлечения дополнительной техники.

Цепь выполнена из высокопрочной стали и имеет возможность сборки (укорочения), что делает таль компактнее для хранения и транспортировки. Конструкция узла подвески груза исключает его раскачивание и вращение при подъёме, что критически важно для работы со штабелями, оборудованием или хрупкими материалами.

Технические особенности и их практическое значение

Номинальная грузоподъёмность в 2000 кг определяет сферу применения модели для большинства стандартных промышленных и складских задач: перемещение станков, металлопроката, крупногабаритных заготовок, контейнеров с комплектующими. Высота подъёма 6 метров соответствует длине цепи и является стандартным значением для большинства производственных помещений с высотой потолков от 6-8 метров.

Мощность двигателя 400 В при напряжении питания 400 В (трёхфазная сеть) обеспечивает достаточный запас мощности для работы в повторно-кратковременном режиме. Важно отметить, что модель является двухскоростной, однако в предоставленных характеристиках указана одинаковая скорость подъёма для минимального и максимального режима — 3.3 м/мин. На практике это может означать наличие режима точного позиционирования ("подвод") с аналогичной скоростью, но с другим алгоритмом управления (например, импульсным), что требует уточнения в инструкции к конкретному изделию. Электропривод тележки, как правило, также имеет две скорости для точного наведения.

Эксплуатационные преимущества и безопасность

• Простой монтаж и обслуживание: Конструкция предусматривает быструю установку на балку и простую замену грузовой цепи при необходимости, что минимизирует время простоя.


• Надёжный редуктор: Литейно-цилиндрический редуктор в закрытом корпусе обладает повышенной износостойкостью и работает с низким уровнем шума.


• Системы безопасности: Таль оснащена верхним и нижним ограничителями высоты подъёма (концевыми выключателями), которые автоматически останавливают механизм в крайних положениях, предотвращая перегрузку и аварии. Кабель пульта управления усилен стальным тросом, что защищает его от обрыва и механических повреждений в условиях цеха.


• Стабильность груза: Отсутствие смещения и раскачивания при подъёме позволяет работать в стеснённых условиях и с требовательными к сохранности грузами.

Ограничения и требования к установке

Основное требование для монтажа — наличие надёжной опорной конструкции: стационарной балки двутаврового профиля (ГОСТ 8239-89, 19425-74 или аналоги) шириной полки от 82 до 178 мм. Необходимо предварительно рассчитать прочность балки и опорных колонн с учётом веса тали (121 кг) и динамических нагрузок от перемещаемого груза.

Критически важным условием является наличие трёхфазной электрической сети переменного тока 380-400 В с частотой 50 Гц и соответствующей защитной аппаратурой (автоматы, УЗО). Подключение должен выполнять квалифицированный электрик. Модель не предназначена для работы в explosive environments (взрывоопасных средах), под дождём или в условиях прямого воздействия агрессивных химических веществ без дополнительной защиты.

Габаритный размер по высоте (620 мм) — это расстояние от оси балки до нижней точки тали в верхнем положении крюка, что необходимо учитывать при расчёте полезной высоты подъёма в конкретном помещении.

Комплектность и габариты

Устройство поставляется в собранном виде, готовом к монтажу на балку. В стандартную комплектацию, как правило, входят: таль с электроприводом, приводная тележка, грузовая цепь длиной 6 м, подвесной пульт управления, крюковая подвеска. Точный состав необходимо уточнять по заводской комплектовочной ведомости. Для транспортировки и хранения таль упакована в жёсткую тару размерами 400x660x500 мм (ШxВxГ).
