Таль электрическая цепная TOR ТЭЦП 10 т 24 м 380В

Электрическая цепная таль с приводной тележкой для интенсивных работ

Модель TOR ТЭЦП (HHBD10-04T) — это передвижная электрическая таль, предназначенная для регулярного подъёма, точного позиционирования и горизонтального перемещения тяжелых грузов в условиях производственных цехов, логистических терминалов, строительных площадок и ремонтных зон. Её ключевая особенность — интегрированная тележка с собственным электроприводом, которая превращает устройство в полноценный мостовой кран при монтаже на подкрановый путь. Это решение для задач, где требуется не просто вертикальный подъём, а эффективное перемещение грузов по рабочей площади.

Конструкция и принцип работы

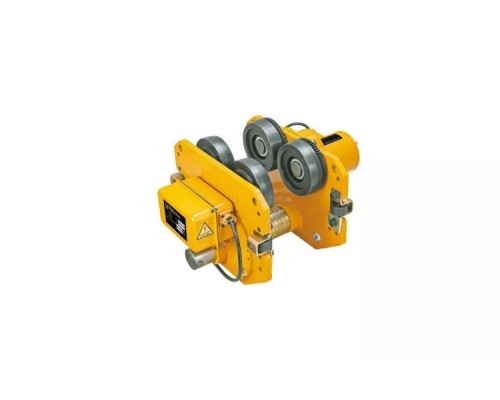

Оборудование состоит из двух основных узлов: собственно цепной тали с электродвигателем и редуктором, и самоходной тележки. Тележка закрепляется на полке двутавровой балки, ширина которой может варьироваться от 100 до 178 мм, что покрывает большинство стандартных профилей. Электропривод тележки позволяет управлять горизонтальным перемещением с пульта, синхронизируя его с операцией подъёма. Грузозахватным органом служит калиброванная пластинчатая цепь, известная своей износостойкостью и надёжностью. Литейно-цилиндрический редуктор обеспечивает плавный ход и высокий КПД передачи усилия от двигателя к грузовой цепи.

Ключевые параметры и их практическое значение

Номинальная грузоподъёмность модели составляет 10 тонн, что относит её к классу оборудования для серьёзных промышленных задач. Этот параметр указывает на максимальную массу стандартного груза, который можно поднимать с соблюдением всех норм безопасности. Высота подъёма в 24 метра определяет рабочую зону по вертикали и особенно важна для высоких складов, цехов или монтажных работ. Длина грузовой цепи соответствует этой высоте.

Скорость подъёма груза — 2.2 метра в минуту. Эта величина оптимальна для точного и безопасного позиционирования массивных объектов. Высокая скорость здесь принесла бы больше вреда, чем пользы, усложняя контроль и увеличивая инерционную нагрузку. Для питания оборудования требуется трёхфазная сеть переменного тока напряжением 400 В (380В). Мощность двигателя подъёмного механизма — 400 Вт, что при использовании редуктора с высоким передаточным числом достаточно для работы с заявленной нагрузкой. Общий вес тали с тележкой — 162 кг, что требует использования грузоподъёмных средств для её монтажа на балку.

Преимущества и особенности эксплуатации

• Горизонтальное перемещение с электроприводом. Наличие самоходной тележки кардинально расширяет функциональность, превращая таль в мобильное грузоперемещающее устройство. Оператор может управлять движением во всех плоскостях с одного подвесного пульта.


• Стабильность груза при подъёме. Конструкция механизма и качество изготовления редуктора минимизируют рывки и раскачивание, что критически важно для сохранности груза, точного монтажа и безопасности.


• Надёжная система безопасности. Модель снабжена ограничителем высоты подъёма, который автоматически отключает двигатель при достижении грузом верхней конечной точки. Кабель управления дополнительно усилен стальным тросом, защищающим его от обрыва при случайном зацеплении.


• Ремонтопригодность и обслуживание. Конструкция предусматривает возможность относительно быстрой замены грузовой цепи в случае её износа, что сокращает время простоя оборудования. Компактность и возможность сборки цепи также упрощают хранение и транспортировку устройства до монтажа.

Ограничения и требования к установке

Основное ограничение связано с необходимостью монтажа на несущую конструкцию — подкрановую двутавровую балку. Её расчёт должен учитывать суммарную нагрузку: вес тали (162 кг), массу поднимаемого груза (до 10 т) и динамические коэффициенты. Ответственность за прочность и правильность монтажа балки и подкранового пути лежит на заказчике. Оборудование не является общепромышленным в взрывозащищённом исполнении и не предназначено для работы в агрессивных химических средах или под дождём без соответствующей защиты. Эксплуатация требует наличия квалифицированного персонала, прошедшего инструктаж.

Комплектность и упаковка

Устройство поставляется в собранном виде, готовое к установке на балку. В комплектацию входит сама таль с приводной тележкой, грузовая цепь длиной 24 метра и подвесной пульт управления. Для транспортировки оборудование упаковано в жёсткую тару габаритами 860x630x1200 мм. Общий вес упаковки с оборудованием составляет 462 кг, что указывает на наличие дополнительных элементов крепления и защиты в коробке.
