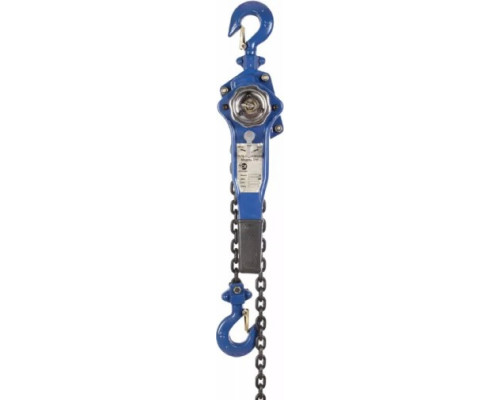

Таль рычажная TOR ТРР 1048630

Рычажная таль для сложных условий и точного позиционирования

Таль рычажная TOR ТРР 1048630 — это мощный ручной механизм для подъема и перемещения грузов массой до 6 тонн. Модель относится к универсальному типу HSH и предназначена для интенсивной эксплуатации в условиях, где использование электрических талей невозможно или нецелесообразно. Ее ключевая особенность — полная автономность от источников питания и возможность работы в стесненных пространствах, на удаленных объектах или в помещениях без стационарной электросети.

Конструкция и принцип работы

Механизм приводится в действие мускульной силой оператора через рычаг (рукоятку) длиной 415 мм. Эта длина обеспечивает оптимальное усилие для работы с грузами высокой тоннажности, снижая усталость оператора. Подъем и опускание груза осуществляются за счет храпового механизма, который обеспечивает надежную фиксацию и безопасное удержание груза на любой высоте. Тормозная система срабатывает автоматически, предотвращая самопроизвольное опускание.

Таль оснащена двумя грузовыми цепями из легированной термообработанной стали диаметром 10 мм. Общая длина цепи составляет 24.5 метра, что при высоте подъема 12 метров дает значительный запас для маневров и удобного расположения тали относительно точки подвеса. Наличие двух цепей повышает надежность и распределяет нагрузку. Крюки, как и цепи, изготовлены из термообработанной стали и рассчитаны на многократные циклы нагрузки.

Области практического применения

Данная модель рассчитана на профессиональное использование в различных отраслях благодаря своей грузоподъемности и надежности.

• Сервисные центры и авторемонтные мастерские: Идеальна для демонтажа и установки двигателей, КПП, мостов тяжелых грузовиков, спецтехники и автобусов, где требуется точное позиционирование узлов.


• Промышленные цеха и склады: Для перемещения станков, тяжелого оборудования, металлоконструкций или крупногабаритной продукции в зонах без подвесных кранов.


• Строительные и монтажные работы: Применяется для подъема строительных материалов, элементов каркасов на объектах без централизованного энергоснабжения.


• Судоремонт и доковые работы: Подходит для выполнения задач в условиях повышенной влажности, используя свою автономность.


• Сельское хозяйство: Для ремонта и обслуживания тяжелой сельхозтехники в полевых условиях или в ангарах.

Расшифровка ключевых характеристик и их практический смысл

Цифры в техническом паспорте напрямую определяют возможности и ограничения оборудования.

• Грузоподъемность 6 тонн: Это предельная рабочая нагрузка. Для безопасной и долговечной эксплуатации рекомендуется планировать работу с нагрузкой около 80% от максимума, то есть до 4.8-5 тонн. Это запас прочности для динамических нагрузок.


• Высота подъема 12 м: Максимальное расстояние, на которое можно поднять груз от нижнего положения верхнего крюка. Важно учитывать, что при подвесе тали на балку или кронштейн фактическая рабочая высота уменьшается на длину корпуса и крюковой подвески.


• Минимальное расстояние между крюками 600 мм: Критически важный параметр для монтажа. Он определяет минимальную высоту точки подвеса (за верхний крюк) над точкой зацепа груза (нижний крюк). Если пространство меньше 600 мм, установка тали будет невозможна.


• Вес 80.2 кг: Значительная масса указывает на использование массивных, прочных компонентов (шестерни, корпус, цепи). Это обеспечивает ресурс, но требует продуманной логистики: доставка и первоначальный подвес механизма часто требуют участия двух человек или вспомогательных средств.


• Температурный диапазон от -10°C до +50°C: Таль может использоваться в неотапливаемых помещениях, но эксплуатация при отрицательных температурах требует осторожности — смазка густеет, увеличивается усилие на рукоятке. Не предназначена для работы в агрессивных химических средах или под дождем.

Особенности эксплуатации и ограничения

Рычажная таль TOR ТРР — мощный, но требующий соблюдения правил инструмент.

Для работы необходимо надежно закрепить верхний крюк на стационарной балке, траверсе или мобильной тележке (приобретается отдельно). Конструкция балки должна выдерживать вес тали плюс вес груза с запасом. Оператор управляет механизмом, находясь сбоку от вертикальной линии подъема, дергая за рычаг. Это позволяет контролировать процесс и находиться в безопасности.

Горизонтальное перемещение груза возможно только если сама таль подвешена на каретке (тележке), которая движется по подвесному рельсу. Сама по себе модель обеспечивает только вертикальный подъем/опускание. Скорость подъема напрямую зависит от физических усилий оператора и составляет в среднем от 0.5 до 2 метров в минуту для максимального груза, что важно учитывать при планировании частых циклов.

Таль поставляется в собранном виде, готовой к установке. В комплектацию входят сама таль с цепями и крюками. Дополнительные аксессуары, такие как тележка для перемещения по балке, грузозахватные стропы или крюки специальной формы, необходимо подбирать отдельно, исходя из конкретных задач.

Соответствие стандартам и безопасность

Модель соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Это гарантирует, что изделие прошло необходимые испытания на прочность и безопасность конструкции. Регулярный визуальный осмотр цепи, крюков и механизма на предмет деформаций, трещин и износа является обязательной процедурой перед каждым использованием. Цепь должна двигаться плавно, без заеданий, а храповой механизм — четко фиксировать положение.
