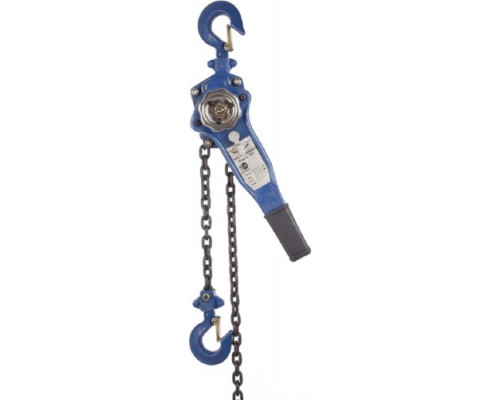

Таль рычажная TOR ТРР 1049133 ручная

Рычажная таль для автономной работы с грузами до 2 тонн

Таль рычажная TOR ТРР 1049133 — это полностью механическое грузоподъемное устройство, предназначенное для подъема, опускания, точной позиции и горизонтального перемещения тяжестей в условиях отсутствия стационарного источника электроэнергии. Модель с грузоподъемностью 2 тонны построена на базе универсальной конструкции типа HSH, что обеспечивает высокую надежность и ремонтопригодность. Её ключевая особенность — независимость от электросети, что делает её незаменимым инструментом на удаленных объектах, в полевых условиях или там, где использование электроталей нецелесообразно или опасно.

Конструкция и принцип работы

В основе тали лежит храповой механизм (трещотка) и система шестерен, приводимая в действие мускульной силой оператора через рычаг. Это обеспечивает полный контроль над перемещением груза: плавный подъем, фиксацию в любой промежуточной точке и медленное опускание. Надежный храповой тормоз автоматически блокирует груз при прекращении качания рукоятки, исключая самопроизвольное опускание. Вся силовая часть механизма заключена в прочный стальной корпус, защищающий внутренние компоненты от пыли, грязи и механических повреждений.

Расшифровка ключевых параметров и их практическое значение

Грузоподъемность 2 тонны (2000 кг) определяет сферу применения тали. Это серьезный вес, соответствующий задачам по перемещению двигателей, трансмиссий, станков, металлических конструкций, тяжелых узлов оборудования. Важно понимать, что данный параметр — это максимальная предельная нагрузка. Для обеспечения долговечности механизма и безопасности рекомендуется работать с нагрузкой на 15-20% меньше номинала, особенно при интенсивной эксплуатации.

Высота подъема 9 метров и длина цепи 9.3 метра — взаимосвязанные параметры. Цепь длиной 9.3 метра позволяет поднять груз с земли на высоту до 9 метров, при этом оставшиеся 0.3 метра цепи необходимы для свободного свисания и удобства захвата. Такая высота оптимальна для работы в стандартных промышленных помещениях с высокими потолками, в складских ангарах, при монтаже ворот или подъеме грузов на уровень второго этажа в мастерской.

Минимальное расстояние между крючками 380 мм — критически важный параметр для монтажа. Он указывает на минимальную высоту, требуемую для подвеса самой тали. То есть, точка крепления верхнего крюка должна быть как минимум на 380 мм выше точки подвеса груза. Это компактный размер, позволяющий использовать таль в стесненных условиях, например, в смотровых ямах, низких подвалах или между близко расположенными балками перекрытия.

Комплектующие и материалы

• Цепь: Одна грузовая цепь диаметром 8 мм изготовлена из легированной термообработанной стали. Такая обработка значительно повышает прочность на разрыв и износостойкость звеньев, обеспечивая безопасность и длительный ресурс даже при постоянном трении и ударных нагрузках.


• Крюки: И верхний (для подвеса), и нижний (грузовой) крюки выполнены из термообработанной стали. Они имеют предохранительные замки (зев), предотвращающие самопроизвольное соскальзывание строп или такелажных скоб. Крюки рассчитаны на полную нагрузку в 2 тонны.


• Рукоятка: Длина рычага 415 мм обеспечивает достаточное плечо для эффективного приложения силы. Оператор может комфортно работать, не прикладывая чрезмерных усилий. Рукоятка часто имеет эргономичную резиновую или пластиковую накладку для надежного хвата.

Сферы применения и примеры задач

Данная модель не требует стационарной установки и может быть быстро подвешена на любую надежную опору: балку, перекрытие, консольную траверсу или даже на крюк автомобильного крана-манипулятора.

• Автосервис и СТО: Подъем двигателей, КПП, мостов, кузовных панелей. Идеальна для точечных работ в гараже или на выезде.


• Складское хозяйство: Перемещение тяжелых неделимых грузов, укладка материалов на стеллажи, погрузочно-разгрузочные работы при отсутствии электрофикации.


• Строительство и монтаж: Установка металлоконструкций, окон, ворот, подъем строительных материалов на небольшую высоту.


• Промышленное производство: Обслуживание и ремонт оборудования, снятие и установка тяжелых узлов станков.


• Частное использование: Работы в мастерской, подъем оборудования в погреб или на чердак, использование на дачном участке.

Эксплуатационные условия и ограничения

Таль TOR ТРР 1049133 рассчитана на работу в температурном диапазоне от -10°C до +50°C. Использование при более низких температурах может привести к загустению смазки и хрупкости металла, что опасно. Механизм не предназначен для постоянной непрерывной работы в режиме конвейера — это устройство для периодического, хотя и интенсивного, использования. Скорость подъема напрямую зависит от физических усилий оператора и веса груза. Для подъема груза в 2 тонны на полную высоту 9 метров потребуется значительное время и усилия.

Ключевое ограничение — необходимость ручного привода. Это не недостаток, а особенность, которая определяет выбор: если вам нужна высокая скорость и частые циклы подъема-опускания, следует рассмотреть электрическую таль. Если же важны автономность, надежность, невысокая стоимость и независимость от электросети — рычажная модель является оптимальным решением.

Безопасность и соответствие стандартам

Модель соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Это гарантирует, что изделие прошло необходимые испытания и спроектировано с учетом норм безопасности. Однако безопасность на 90% зависит от правильного использования. Необходимо:

• Всегда проверять надежность точки подвеса, которая должна выдерживать вес груза с многократным запасом.


• Никогда не превышать указанную грузоподъемность в 2000 кг.


• Регулярно (перед каждым использованием) осматривать цепь на предмет деформации звеньев, трещин и износа, а также проверять исправность крюков и замков.


• Обеспечивать, чтобы груз был надежно застроплен и находился строго под талью, без перекосов.


• Не допускать нахождения людей под поднятым грузом.

Комплектность и упаковка

Устройство поставляется в собранном виде, готовое к использованию. В комплект входит сама таль с присоединенной грузовой цепью. Дополнительные такелажные приспособления (стропы, скобы, коуши) приобретаются отдельно, исходя из конкретных задач. Габариты упаковки (520x180x140 мм) позволяют удобно транспортировать и хранить таль.
